LTC7000
LTC7000-1

新規設計に推奨

保護機能付き、150V高速のパススルー付きハイサイドNMOS静的スイッチ・ドライバ

データシート (Rev. F)
製品セレクション・テーブル
製品モデル
36
1Ku当たりの価格
最低価格：$3.07
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 広い動作時の入力電圧：3.5V～135V（絶対最大定格：150V）
  • 1Ωのプルダウン、2.2Ωのプルアップにより、35nsの伝播遅延での高速ターンオン時間およびターンオフ時間を実現
  • 内部チャージポンプにより100%のデューティ・サイクルを実現
  • 短絡保護
  • 調整可能な電流トリップしきい値（LTC7000）
  • 電流モニタ出力（LTC7000）
  • 自動再起動タイマ
  • オープンドレインのフォルト・フラグ
  • 調整可能なターンオン・スルーレート
  • ゲート・ドライバ電源電圧： 3.5V～15V
  • 調整可能なVIN低電圧ロックアウトおよび過電圧ロックアウト（LTC7000）
  • 調整可能なドイラバ電源VCCの低電圧ロックアウト
  • 低シャットダウン電流：1μA
  • CMOS互換入力
  • 熱特性が改善された高電圧対応の16ピンMSOPパッケージ
  • AEC-Q100準拠により、自動車用アプリケーションに対応
LTC7000
LTC7000-1
保護機能付き、150V高速のパススルー付きハイサイドNMOS静的スイッチ・ドライバ

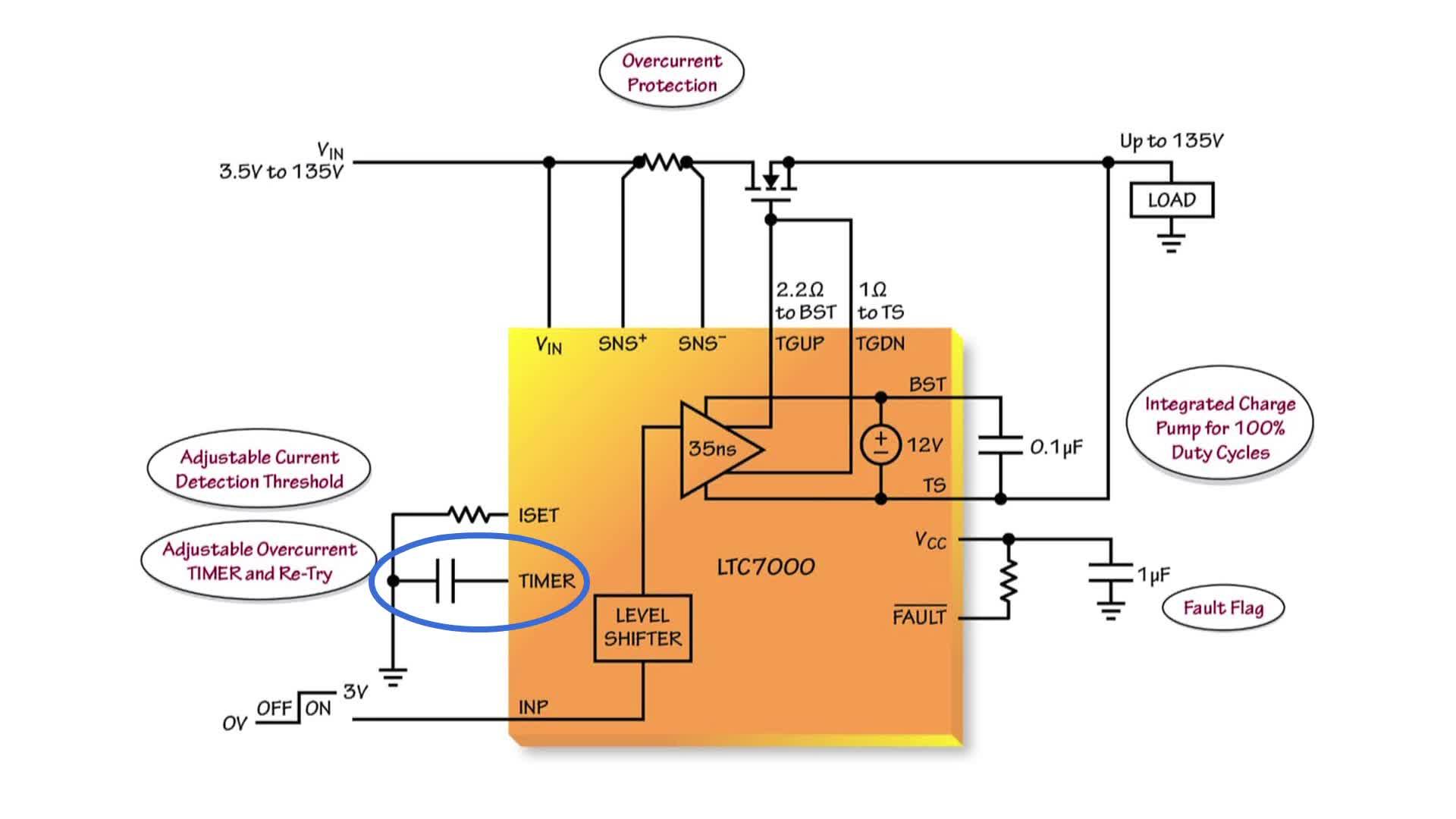

LTC7000 Application Circuit LTC7000 Pin Configuration LTC7000 Pin Configuration LTC7000 Performance Graph
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 2

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
サージ・ストッパ、過電圧および過電流保護 1
LTC4366
新規設計に推奨 高電圧サージ・ストッパー
高電圧ホットスワップ・コントローラ 1
LTM9100
製造中 I2Cコマンド機能と遠隔測定機能を備えたAnyside™高電圧絶縁型スイッチ・コントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTC7000
  • LTC7000-1
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
AD-PAARRAY3552R-SL

RF Front-end GaN Power Amplifier Biasing, Protection, and Control Reference Design

今すぐ購入 詳細を表示

機能と利点

  • Designed to cover full Tx signal chains with integrated MCU and user-friendly GUI for faster and easier integration
  • Supports fault event protection - overvoltage (OV), overcurrent (OC), and overtemperature (OT)
  • Supports ultrafast sub-µs GaN gate voltage switching ~ (<1 µs)
  • Supports ultrafast (<10 µs) fault event protection from detection up to GaN gate pinch-off
  • Wide range of gate bias voltages from -10 V to +10 V
  • Configurable power-up and power-down sequence

製品詳細

The AD-PAARRAY3552R-SL reference design provides control, protection, and proper biasing sequence for GaN power amplifier (PA) arrays. The design incorporates the AD3553R high-speed, dual-channel, 16-bit DAC to support the ultrafast sub-µs voltage settling time of GaN gates.

Key fault events, including overvoltage, overcurrent, and overtemperature, are effectively managed by the LTC7000, a static switch driver responsible for system fault protection.

The on-board MAX32666 ultralow-power ARM® Cortex®-M4 microprocessor provides essential debug and programming features for a comprehensive software development experience with the system. The system's firmware is built on ADI's open-source no-OS framework and includes a user-friendly graphical interface (GUI) for evaluation. Updates are easily applied through an SWD UART bootloader, streamlining prototyping.

The system can be powered by an external +48 V supply, requiring high current capabilities.

APPLICATIONS

  • 5G massive MIMOs
  • Macro base stations
Specifications
Fault Events
Fault Default Limit
Overvoltage +55 V
Overcurrent 3.5 A
Overtemperature 75°C
Output Ports
Port Name No. of ports
GaN gate ports 6
+48 V Gan drain ports 4
+5 V ports 5
Enable ports 2
Power Supply
External +48 V DC at 5 A
Operating Conditions
Temperature Range 45°C to +75°C

eval board
schematic 5

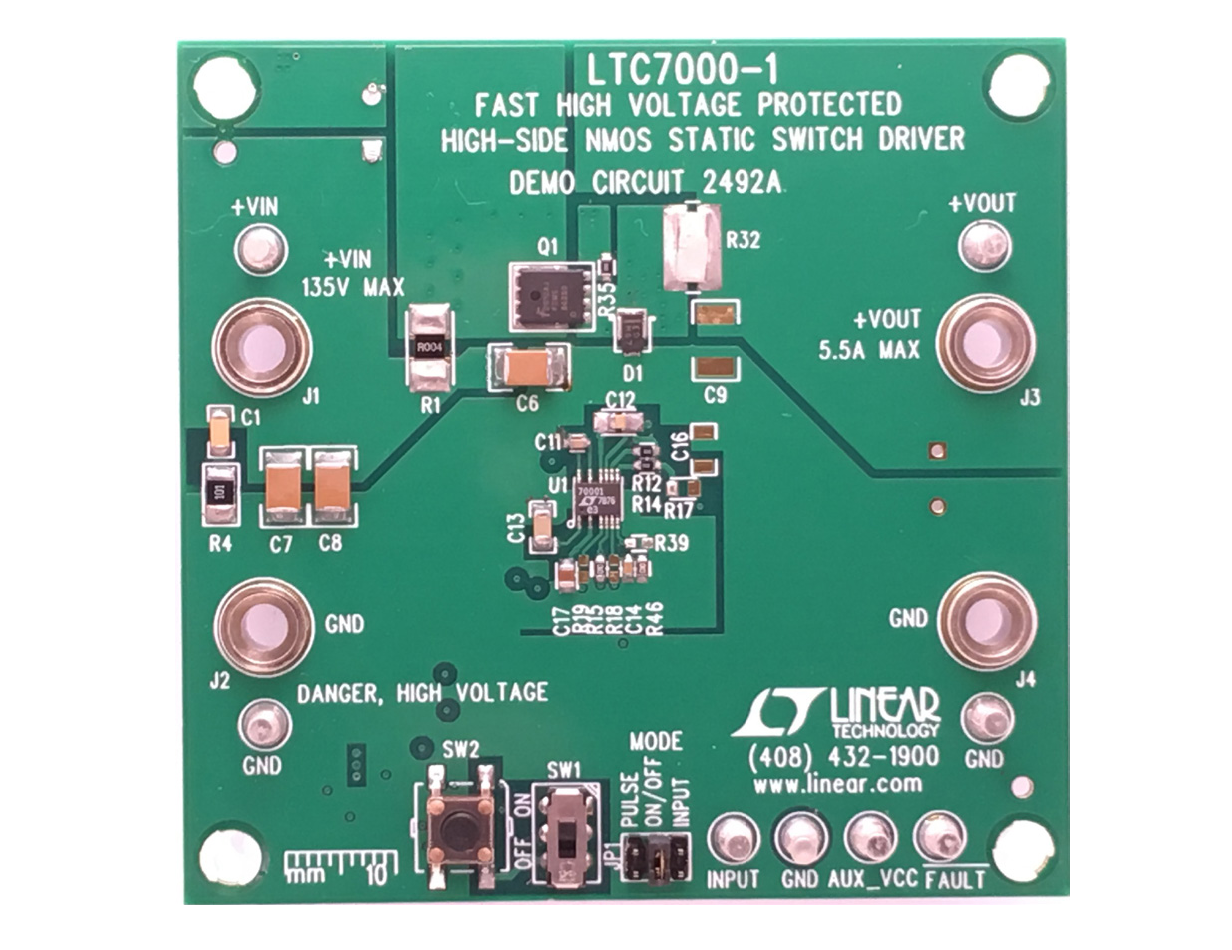

DC2492A

LTC7000-1デモ用ボード保護ハイサイドNMOSドライバ、8V ≤ VIN ≤ 135V、IOUT最大5.5A

今すぐ購入 詳細を表示

製品詳細

デモ回路2492AはLTC7000-1を使用した、135V保護ハイサイド・スイッチです。このデモ用ボードは、入力電圧からの5.5A出力負荷を8V～135Vの範囲で切り替えるように設計されています。広い入力範囲と低シャットダウン電流（代表値1µA）が特長で、オートモーティブ、産業、医療機器、およびテレコム・アプリケーションに適しています。このボードは短い50ns（代表値）の伝搬遅延、短い切り替え時間（<10ns）、100%デューティ・サイクル動作を実現します。

eval board
schematic 6

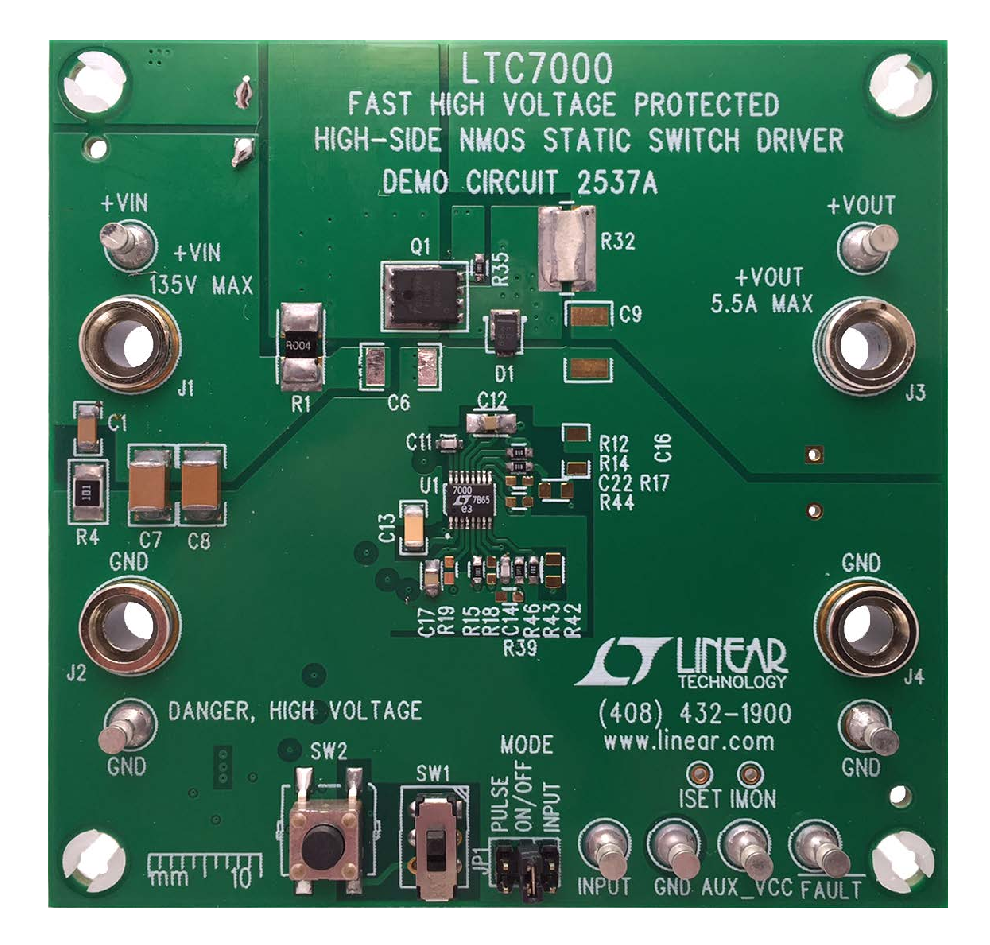

DC2537A

LTC7000デモ用ボード保護ハイサイドNMOSドライバ、VIN最大135V、IOUT最大5.5A

今すぐ購入 詳細を表示

製品詳細

デモ回路2537AはLTC7000を使用した、135V保護ハイサイド・スイッチです。このデモ用ボードは、入力電圧からの5.5A出力負荷を8V～135Vの範囲で切り替えるように設計されています。広い入力範囲と低シャットダウン電流（代表値1µA）が特長で、オートモーティブ、産業、医療機器、およびテレコム・アプリケーションに適しています。このボードは短い50ns（代表値）の伝搬遅延、短い切り替え時間（<10ns）、100%デューティ・サイクル動作を実現します。
AD-PAARRAY3552R-SL
RF Front-end GaN Power Amplifier Biasing, Protection, and Control Reference Design
AD-PAARRAY3552R-SL Block Diagram AD-PAARRAY3552R-SL Board Photo Angle View AD-PAARRAY3552R-SL Board Photo Top View AD-PAARRAY3552R-SL Board Photo Bottom View
DC2492A
LTC7000-1デモ用ボード保護ハイサイドNMOSドライバ、8V ≤ VIN ≤ 135V、IOUT最大5.5A
DC2492A
DC2537A
LTC7000デモ用ボード保護ハイサイドNMOSドライバ、VIN最大135V、IOUT最大5.5A
DC2537A
