LTC6247
LTC6247
最終販売電力効率の高い180MHz、1mA、レール to レール 入出力オペアンプ
Viewing:
製品の詳細
- 利得帯域幅積：180MHz
- -3dB周波数（AV = 1）：120MHz
- 低消費電流：1mA（最大）
- 高スルーレート：90V/µs
- 入力同相範囲に両レールを含む
- レール・トゥ・レールの出力振幅
- 低い広帯域電圧ノイズ：4.2nV/√Hz
- パワーダウン・モード：42µA
- 高速な出力回復
- 電源電圧範囲：2.5V～5.25V
- 入力オフセット電圧：0.5mV（最大）
- 入力バイアス電流：100nA
- 大きい出力電流：50mA
- CMRR：110dB
- 開ループ利得：45V/mV
- 動作温度範囲：−40℃～125℃

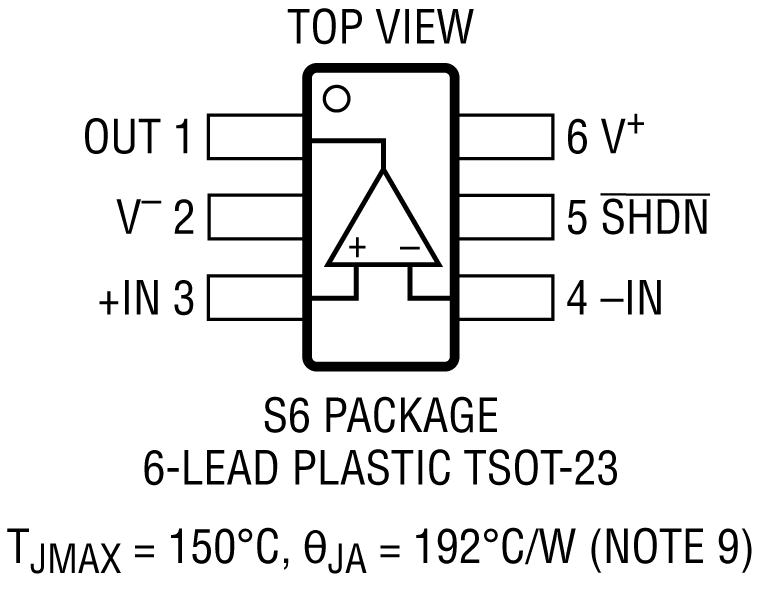

- シングル：6ピンTSOT-23パッケージ

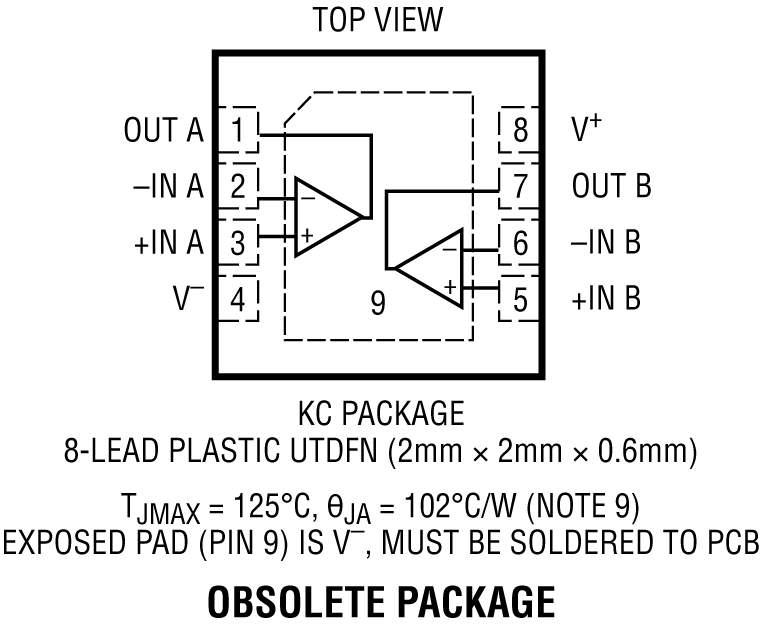

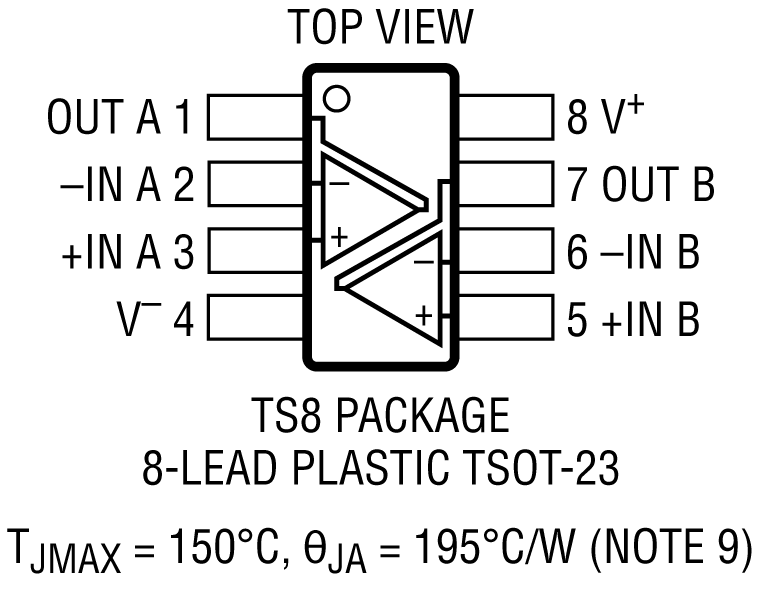

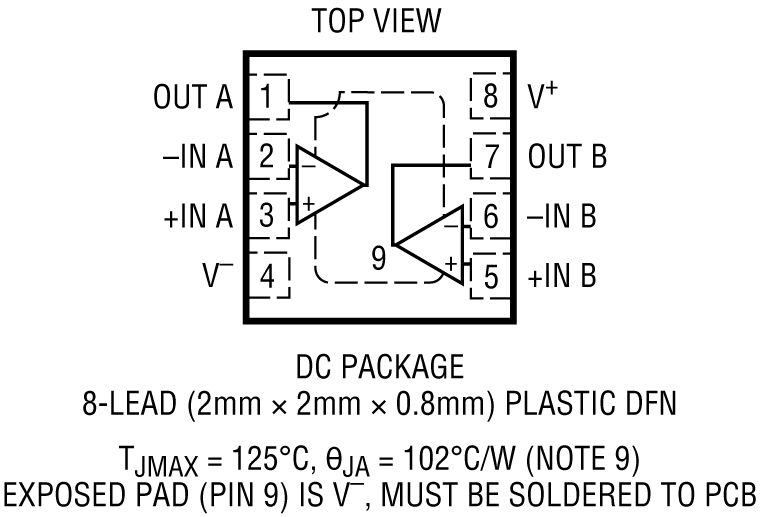

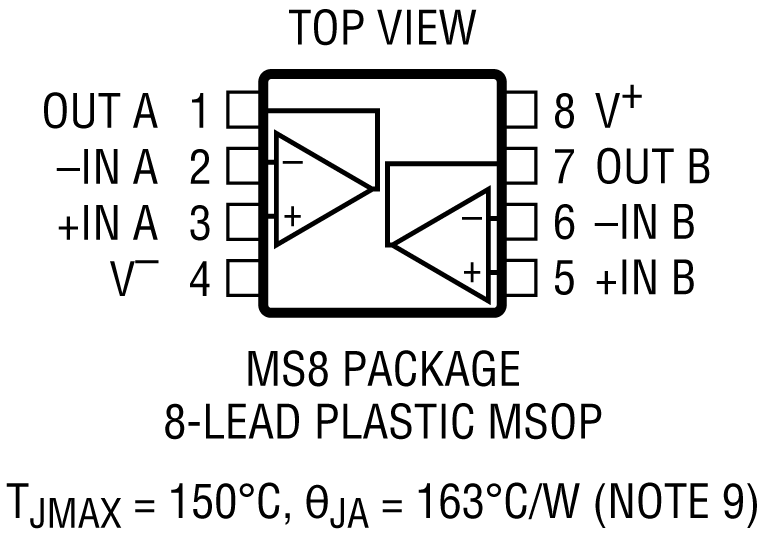

- デュアル：MS8、2mm×2mm Thin DFN、TS0T-23

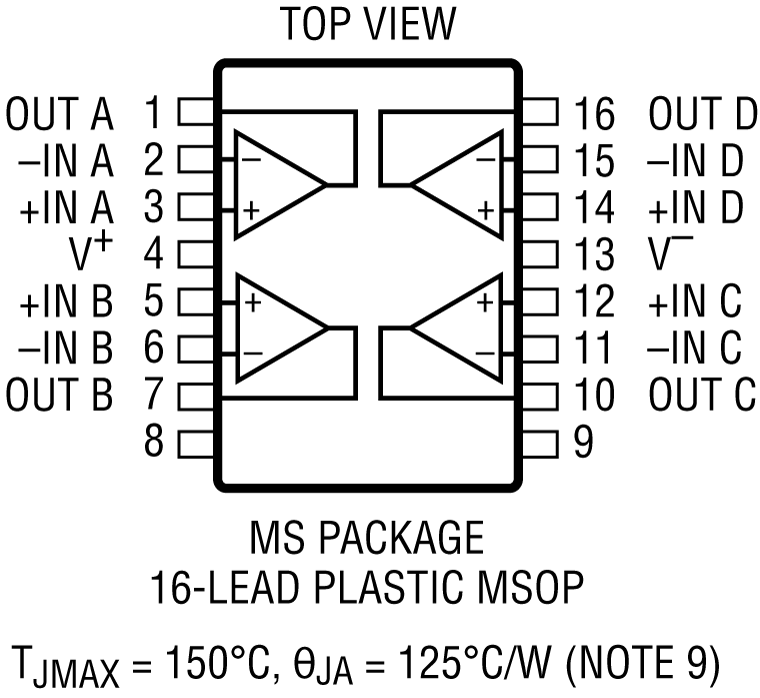

およびMS10パッケージ - クワッド：MS16パッケージ
LTC6246 / LTC6247 / LTC6248は、シングル/デュアル/クワッド の低消費電力、高速、ユニティゲイン安定、レール・トゥ・レー ル入出力オペアンプです。わずか1mAの消費電流に加えて、 180MHzという優れた利得帯域幅積、90V/µsのスルーレート、 4.2nV/√Hzの低い入力換算ノイズを特長としています。広い帯 域幅、高スルーレート、低消費電力、低い広帯域ノイズの全て を兼ね備えたこれらのアンプは、同等の消費電流のレール・ トゥ・レール入出力オペアンプの中で独自の位置を占め、低電 源電圧の高速信号調整システムに最適です。
LTC6246ファミリは2.5V～5.25Vの電源電圧レベルで高効率 性能を維持し、2.7Vと5.0Vの電源電圧で完全に規定されてい ます。

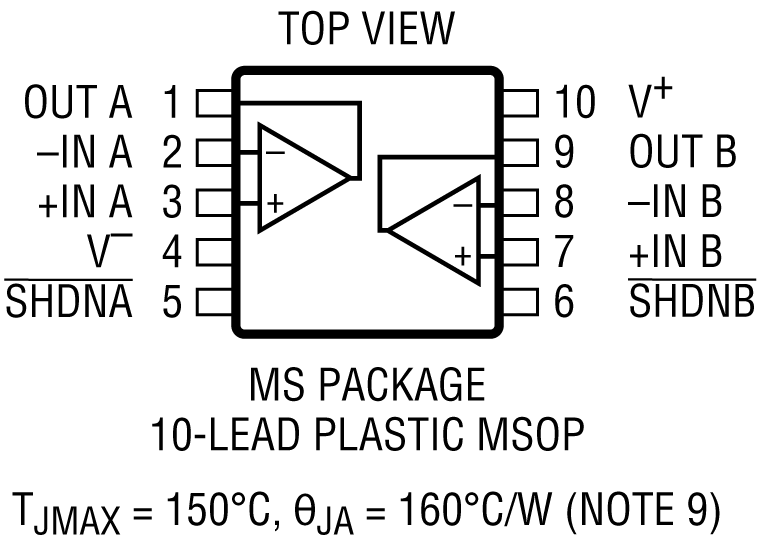

LTC6246とLTC6247のMS10バージョンは、アンプをディス エーブルし消費電流を42µAに低減するシャットダウン・ピン を備えているので、パワーダウンを必要とするアプリケーショ ンに対応できます。
LTC6246ファミリは、市販されている多くのオペアンプのプラグ イン互換品として使用可能で、消費電力を低減し、入出力範 囲と性能を改善することができます。
アプリケーション
- 低電圧、高周波信号処理

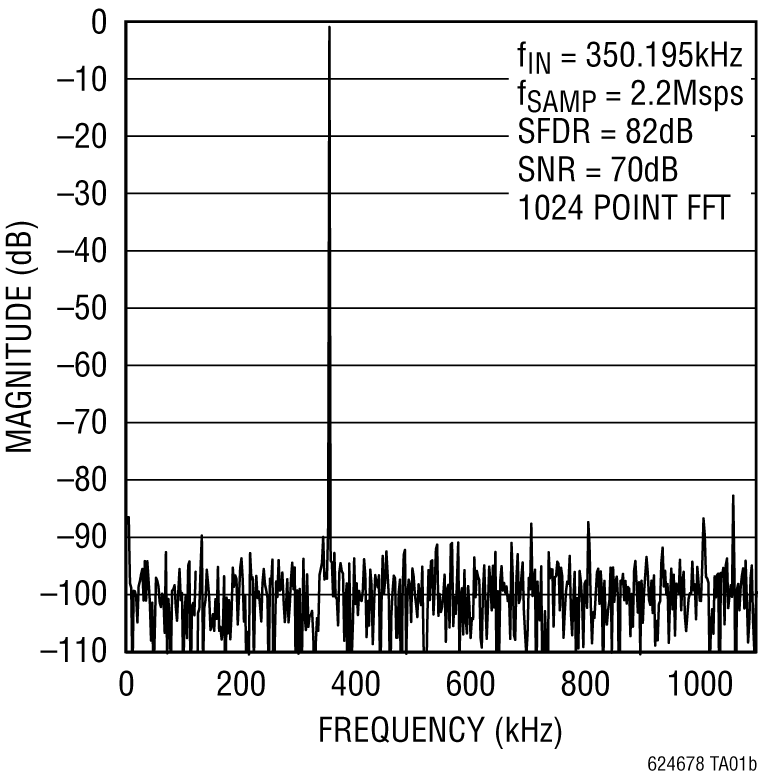

- A/Dコンバータのドライブ
- レール to レール振幅のバッファ・アンプ
- アクティブ・フィルタ
- ビデオ・アンプ
- 高速電流検出アンプ
- バッテリ駆動機器
