LTC2752
製造中デュアル16ビットSoftSpan電流出力DAC
- 製品モデル
- 4
- 1Ku当たりの価格
- 最低価格:$10.30
製品の詳細
- 6つの出力範囲をプログラムまたはピン・ストラップで設定:
0V~5V、0V~10V、–2.5V~7.5V、±2.5V、±5V、±10V - 16ビット INL 誤差:全温度範囲で最大±1 LSB
- 全温度範囲で単調性を保証
- グリッチ・インパルス: 0.6nV•s (3V電源)、2.2nV•s (5V電源)
- すべての内部レジスタのシリアル読み出しが可能
- 消費電流:最大1μA
- 2.7V~5.5Vの単一電源動作
- 16ビットのセトリング時間: 2µs
- 電圧制御のオフセットおよび利得調整
- 出力範囲に関係なくDAC出力を0Vにクリアおよびパワーオン・リセット
- 48ピン7mm × 7mm LQFP パッケージ
LTC2752は、デュアル16ビット乗算型シリアル入力電流出力D/Aコンバータです。このデバイスは3V~5Vの単一電源で動作し、全温度範囲で単調性が保証されています。LTC2752Aは調整なしで全温度範囲にわたり完全な16ビット性能(INLとDNLが最大±1LSB)を実現します。このSoftSpan™ DACは (±10Vまでの) 6つの出力範囲を備えており、3線SPI シリアル・インタフェースを介して柔軟にプログラムすることができます。または、1つの出力範囲だけで動作する場合はピン・ストラップで設定することができます。
いずれの内部レジスタの内容(DAC出力範囲の設定を含む)も、わずか1命令サイクルで読み出して確認することができます。レジスタの内容が変更されると、変更されたレジスタは次の命令サイクルで自動的に読み出されます。
電圧制御のオフセットおよび利得調整も備えています。パワーオン・リセット回路とCLRピンはいずれも、出力範囲に関係なく DAC出力を0Vにリセットします。
アプリケーション
- 高分解能のオフセットおよび利得調整
- プロセス制御および産業用オートメーション
- 自動テスト装置
- データ収集システム
ドキュメント
データシート 2
信頼性データ 1

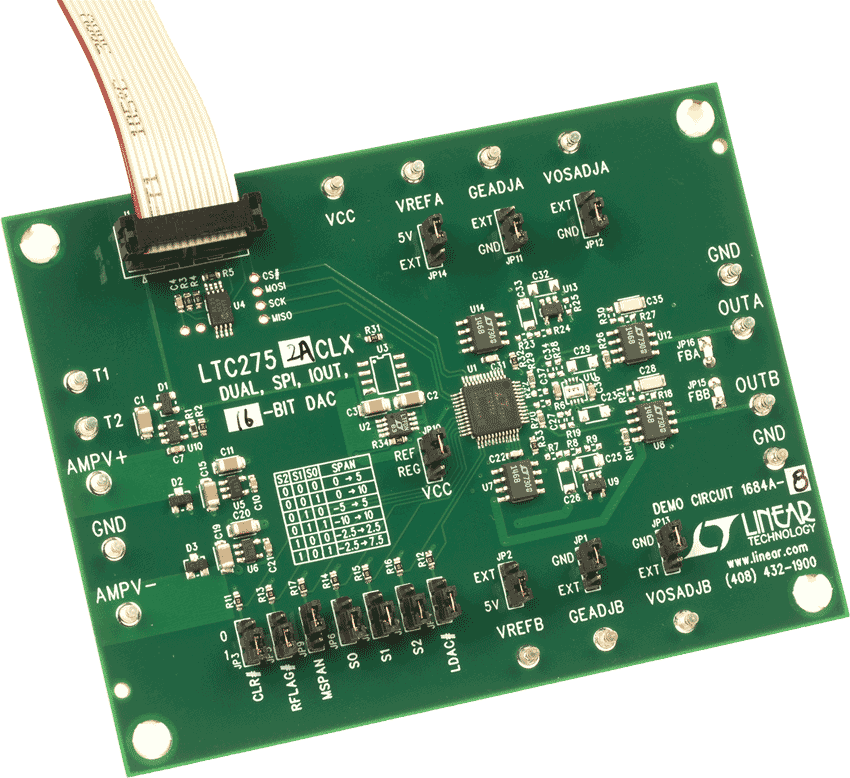

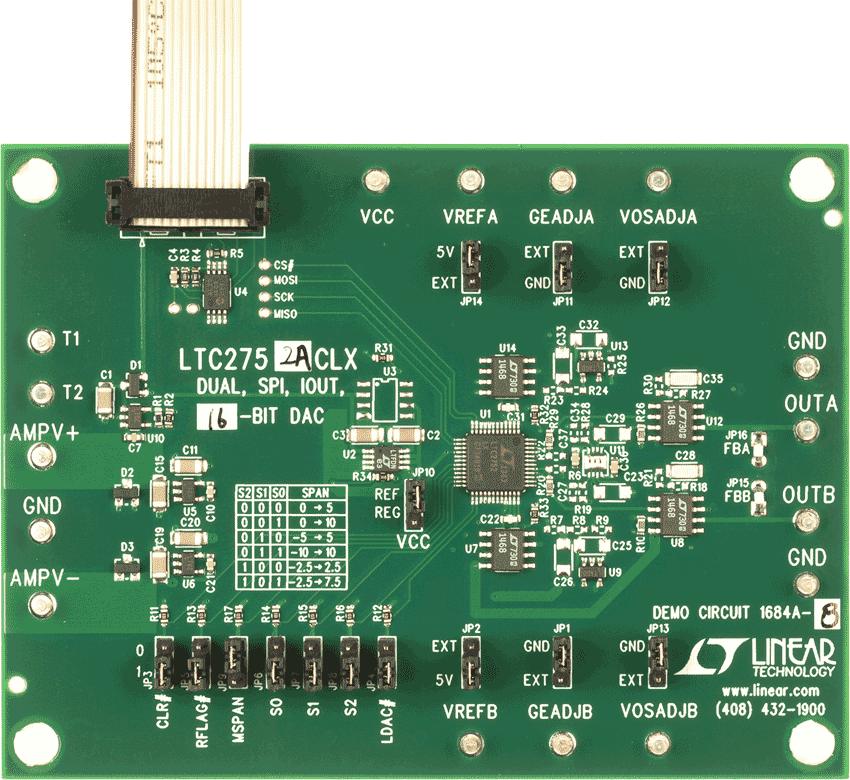

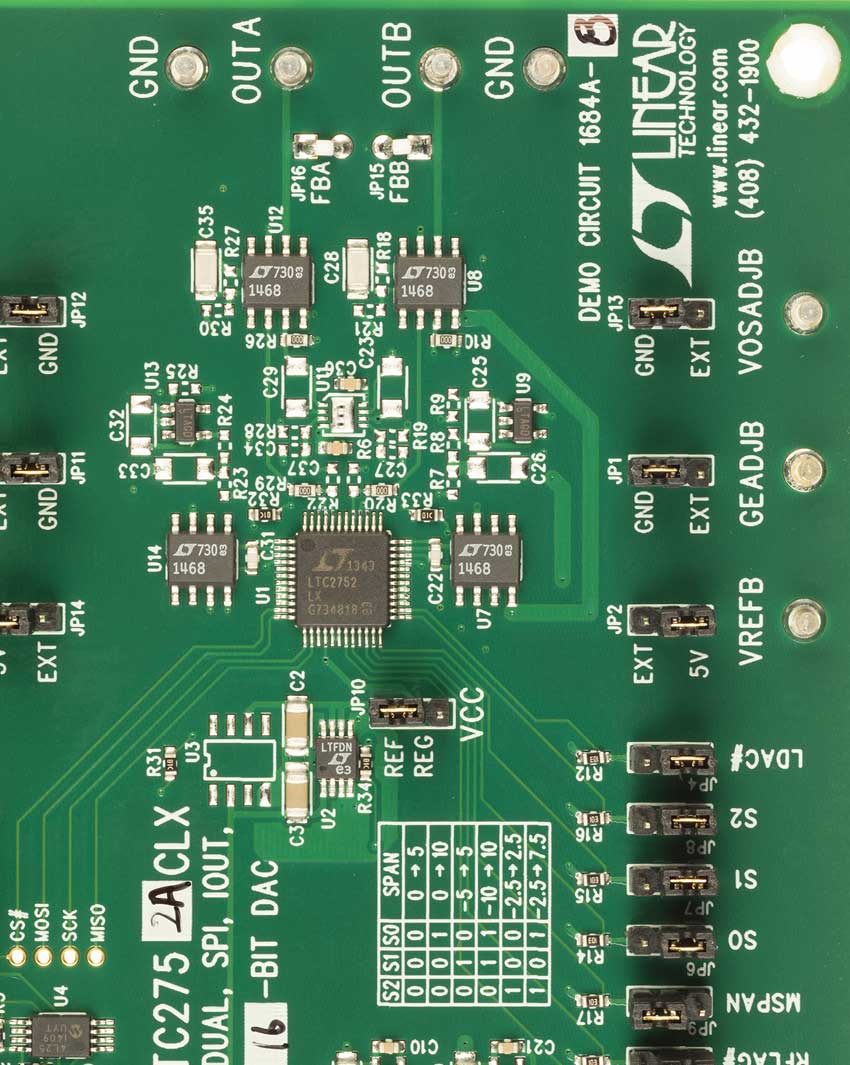

ユーザ・ガイド 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LTC2752ACLX#PBF | 48-Lead LQFP (7mm x 7mm) | ||
LTC2752AILX#PBF | 48-Lead LQFP (7mm x 7mm) | ||
LTC2752BCLX#PBF | 48-Lead LQFP (7mm x 7mm) | ||
LTC2752BILX#PBF | 48-Lead LQFP (7mm x 7mm) |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
4 6, 2021 - 21_0046 Transfer of LQFP and LQFP_EP from AEM to AET |
||
LTC2752ACLX#PBF | 製造中 | |
LTC2752AILX#PBF | 製造中 | |
LTC2752BCLX#PBF | 製造中 | |
LTC2752BILX#PBF | 製造中 |
