LTC2704
製造中リードバック付きクワッド12/14/16ビット電圧出力SoftSpan DAC
- 製品モデル
- 12
- 1Ku当たりの価格
- 最低価格：$23.55
製品の詳細
- 6つのプログラム可能な出力範囲：
- ユニポーラ：0V～5V、0V～10V
- バイポーラ：±5V、±10V、±2.5V、-2.5V～7.5V
- すべての内部レジスタのシリアル･リードバック

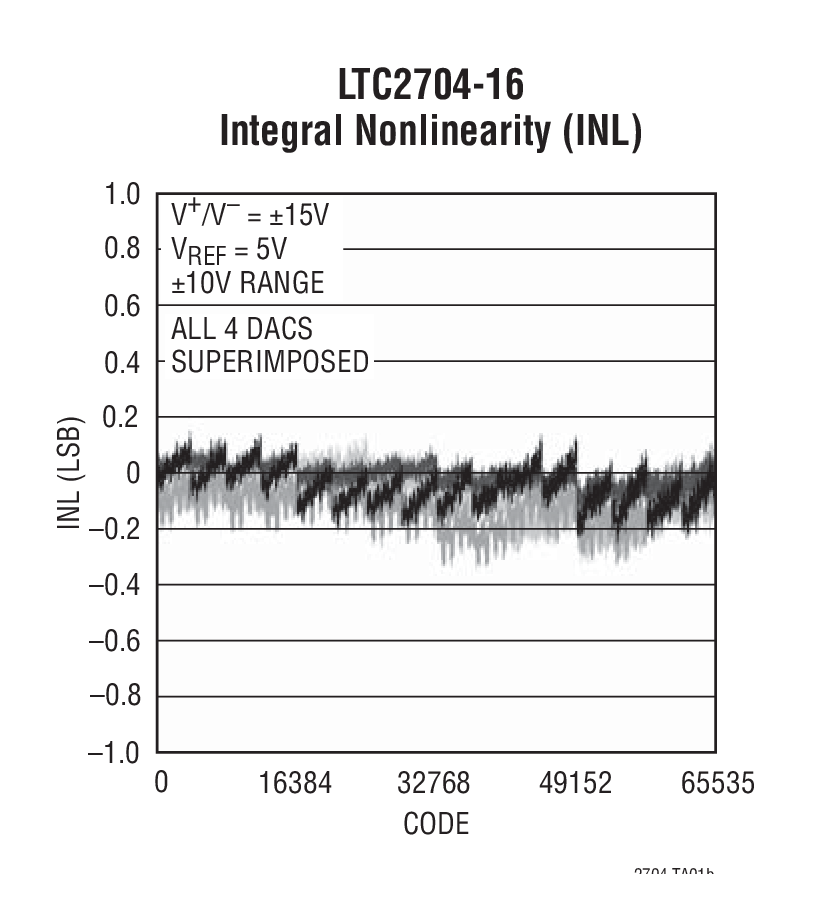

- DNLおよびINL：全インダストリアル温度範囲で1LSB（LTC2704-14/LTC2704-12）
- 強制/センス出力により、リモートセンスが可能
- グリッチ･インパルス： < 2nV-sec
- 出力が±5mAをドライブ
- ピン互換の12、14および16ビット･デバイス
- パワーオン時またはクリアにより、0Vにリセット

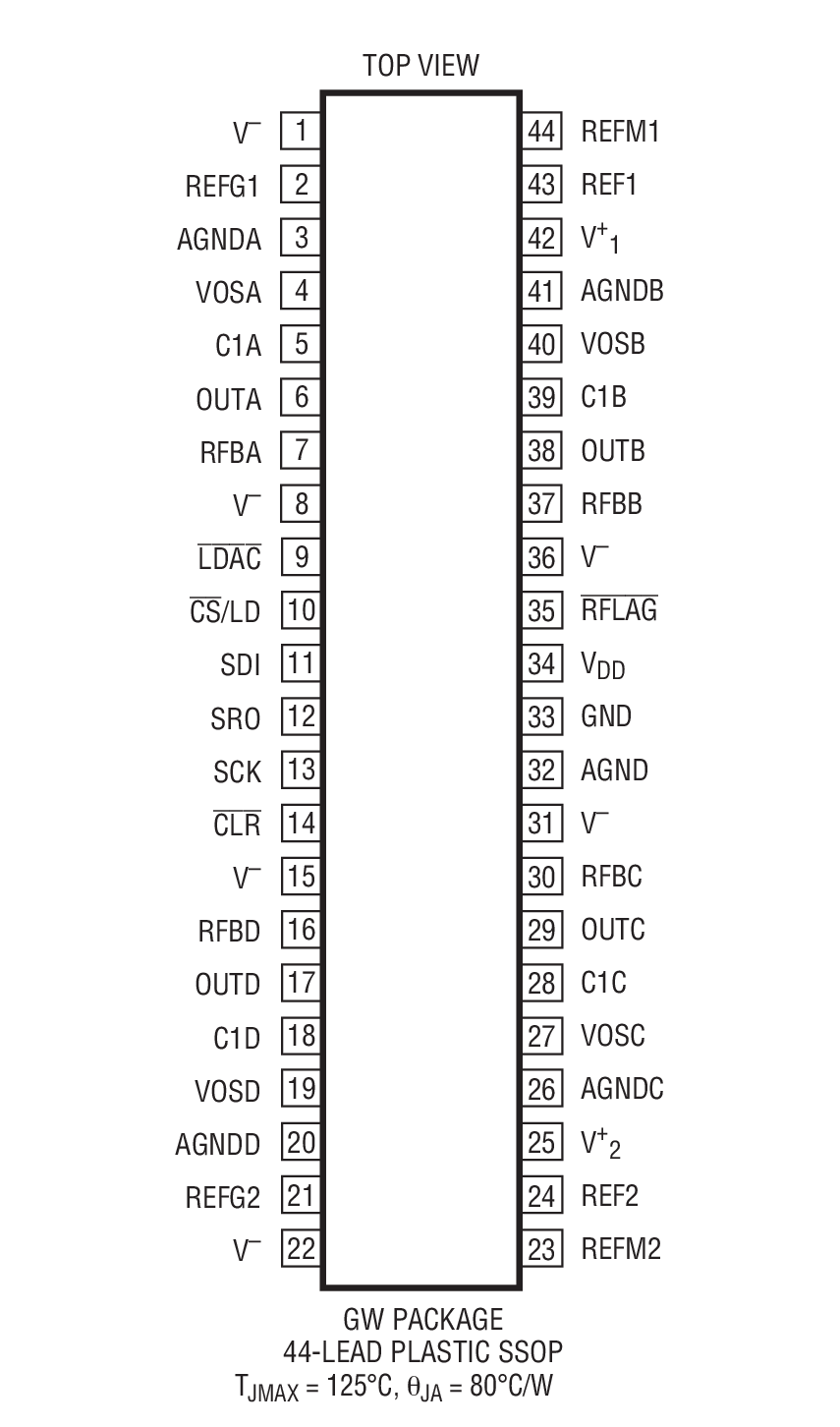

- 44ピンSSOPパッケージ
LTC2704-16/LTC2704-14/LTC2704-12は、3V～5Vのロジック電源と±5V～±15Vのアナログ電源で動作するシリアル入力、16/14/12ビット電圧出力SoftSpan™DACです。このSoftSpan DACは3線SPIシリアル･インターフェイスを介して6つの出力範囲（2つのユニポーラ出力範囲と4つのバイポーラ出力範囲）を完全にプログラム可能です。INLは１LSB（LTC2704-16は2LSB）、DNLはすべてのバージョンで1LSBと、高精度を達成します。
リードバック･コマンドにより、どの内部レジスタもわずか1つの24または32ビット･インストラクション･サイクルで確認できます。 他のすべてのコマンドに対しては、LTC2704が「ローリング･リードバック」応答を行うので、必要なインストラクション･サイクル数を大幅に減らします。
Sleepコマンドにより、あらゆる組み合わせのDACをパワーダウンすることができます。また、リセット･フラグと各チャネルごとのオフセット調整ピンを備えています。
アプリケーション
- プロセス制御と産業用オートメーション
- 直接デジタル波形生成
- ソフトウェア制御の利得調整
- 自動テスト装置
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
デザイン・ノート 2
製品セレクタ・カード 3
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC2704CGW-12#PBF | 44-Lead SSOP (Wide 0.3 Inch) | ||
| LTC2704CGW-12#TRPBF | 44-Lead SSOP (Wide 0.3 Inch) | ||
| LTC2704CGW-14#PBF | 44-Lead SSOP (Wide 0.3 Inch) | ||
| LTC2704CGW-14#TRPBF | 44-Lead SSOP (Wide 0.3 Inch) | ||
| LTC2704CGW-16#PBF | 44-Lead SSOP (Wide 0.3 Inch) | ||
| LTC2704CGW-16#TRPBF | 44-Lead SSOP (Wide 0.3 Inch) | ||
| LTC2704IGW-12#PBF | 44-Lead SSOP (Wide 0.3 Inch) | ||
| LTC2704IGW-12#TRPBF | 44-Lead SSOP (Wide 0.3 Inch) | ||
| LTC2704IGW-14#PBF | 44-Lead SSOP (Wide 0.3 Inch) | ||
| LTC2704IGW-14#TRPBF | 44-Lead SSOP (Wide 0.3 Inch) | ||
| LTC2704IGW-16#PBF | 44-Lead SSOP (Wide 0.3 Inch) | ||
| LTC2704IGW-16#TRPBF | 44-Lead SSOP (Wide 0.3 Inch) |
これは最新改訂バージョンのデータシートです。
ソフトウェア・リソース
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエストハードウェア・エコシステム
評価用キット

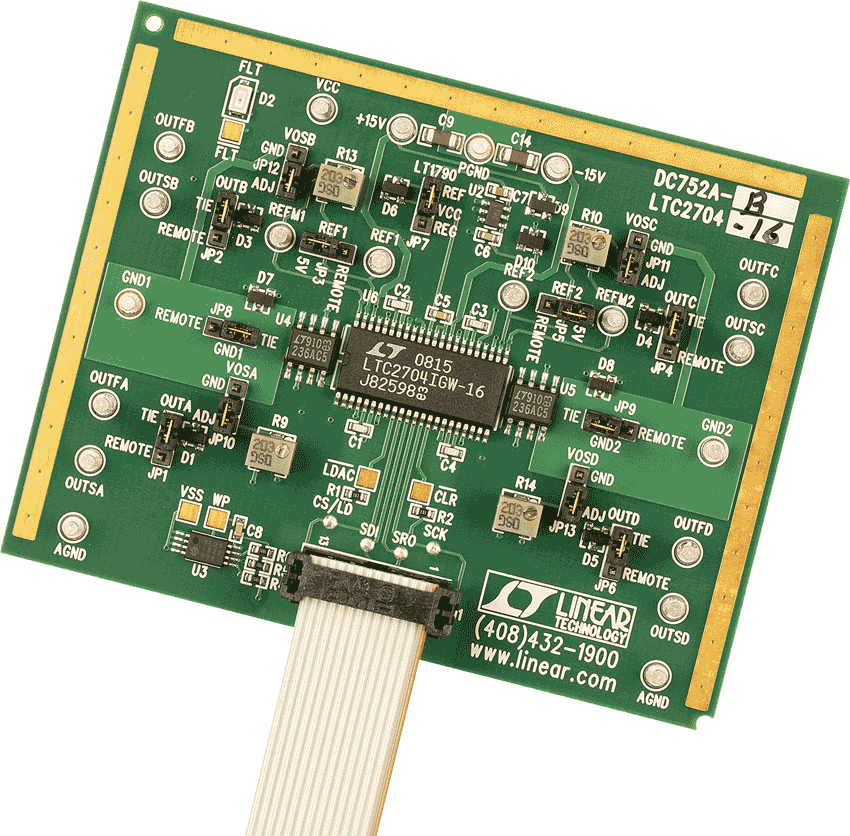

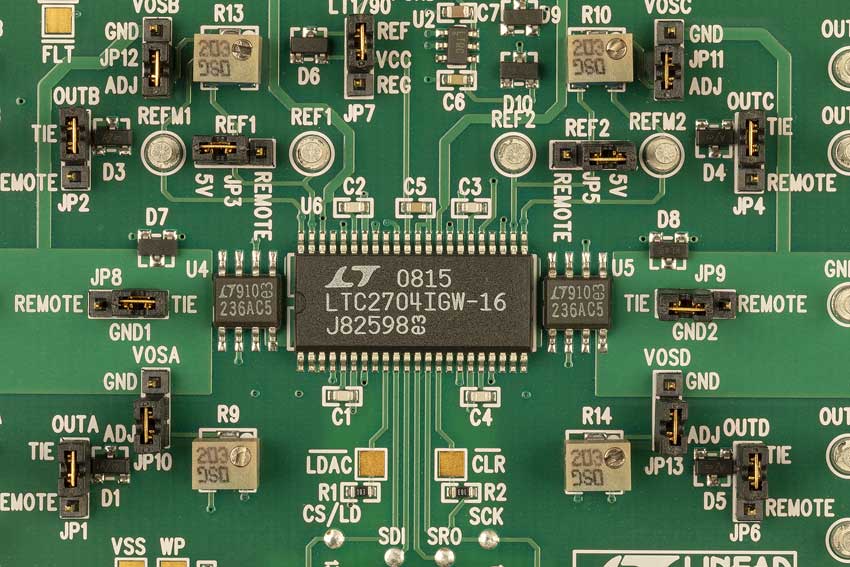

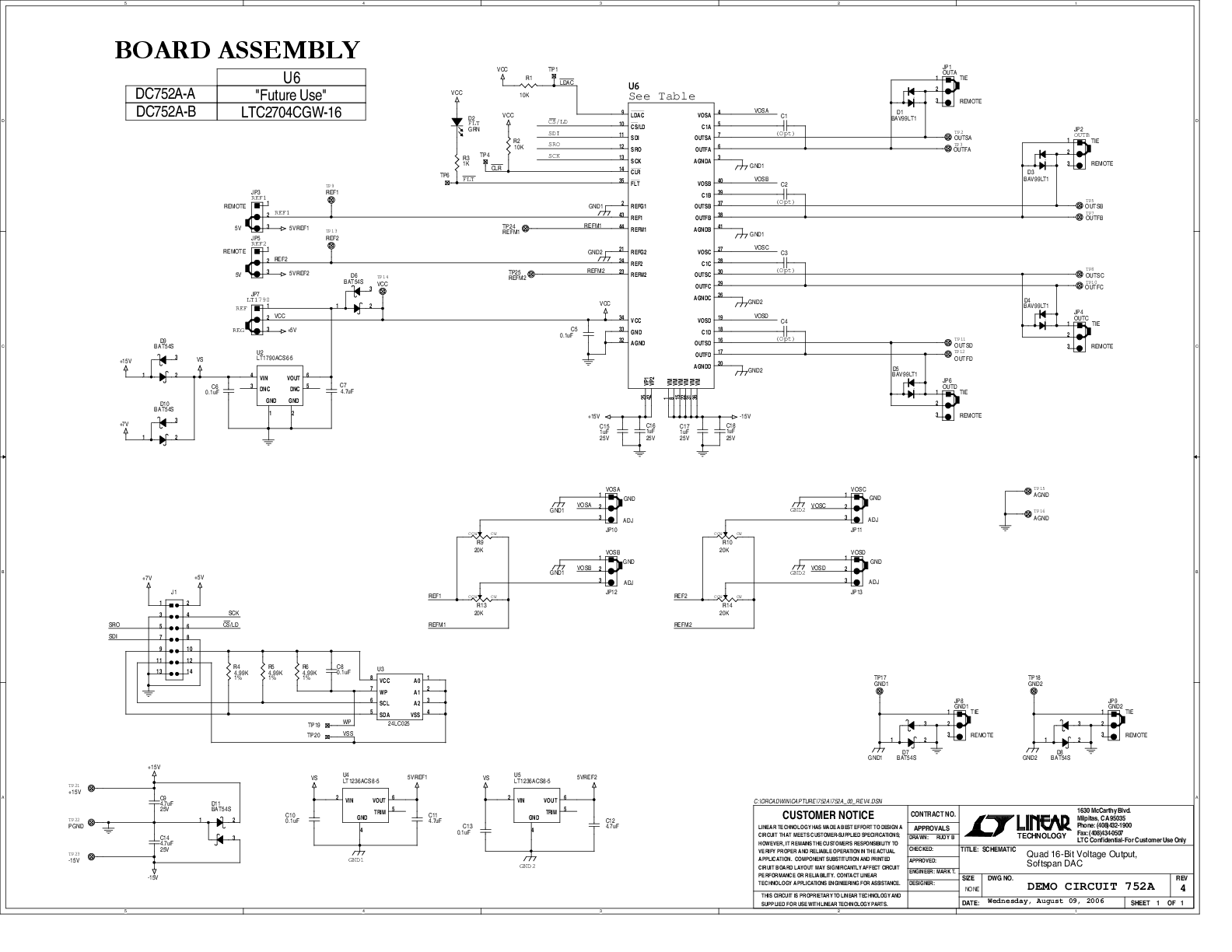

LTC2704 16 Bit Quad VOUT DAC, (requires DC590)
