LTC2226H
製造中TQFPパッケージの12ビット、25Msps、125℃ ADC
- 製品モデル
- 1
- 1Ku当たりの価格
- 最低価格：$13.87
製品の詳細
- サンプル・レート： 25Msps
- -40℃～125℃動作
- 単一3V電源 （2.8V～3.5V）
- 低消費電力： 75mW
- SNR：71.4dB
- SFDR： 90dB
- ミッシング･コードなし
- 柔軟な入力：1VP-P～2VP-P
- 575MHzのフルパワー帯域幅S/H
- クロック･デューティ･サイクル･スタビライザ
- シャットダウン･モードとナップ･モード
- ピン互換ファミリ
- LTC2246H（14ビット）、LTC2226H（12ビット）
- 32ピン（5mm×5mm） TQFPパッケージ
LTC2226Hは、高周波の広いダイナミック・レンジの信号をデジタル化する12ビット、25Msps、低消費電力、3V A/Dコンバータです。SNRが71.4dB、SFDRが90dBという優れたAC特性を備えているため、要求の厳しいイメージングおよび通信アプリケーションに最適です。
DC仕様では、±0.3LSB（標準）のINLと±0.3LSB（標準）のDNL、全温度範囲でミッシング･コードがないことが規定されています。遷移ノイズは0.25LSBRMSと低く抑えられています。
単一3V電源により、低消費電力動作が可能です。個別の出力電源により、0.5V～3.6Vロジックをドライブする出力が可能です。
シングルエンドCLK入力によってコンバータ動作を制御します。また、オプションのクロック･デューティ･サイクル･スタビライザにより、広範なクロック･デューティ･サイクルに対してフルスピードで高性能を達成できます。
アプリケーション
- 車載
- 産業用
- 無線および有線の広帯域通信
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
製品セレクタ・カード 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC2226HLX#PBF | 48-Lead LQFP (7mm x 7mm) |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
4 6, 2021 - 21_0046 Transfer of LQFP and LQFP_EP from AEM to AET |
||
| LTC2226HLX#PBF | 製造中 | |
これは最新改訂バージョンのデータシートです。
ソフトウェア・リソース
評価用ソフトウェア 2
LinearLabTools
リニアテクノロジーのデータ・コンバータ評価用ボードに直接アクセスできるMATLABとPythonのプログラムを集めたツールです。
PScope
PScopeは、旧リニアテクノロジーの高性能ADCとシグナル・チェーン・レシーバ・ファミリーを使用するために設計されたUSBベースの製品デモおよびデータ収集システムです。このソフトウェアでは、SNR、SFDR、THDやその他の主要なパラメータを迅速かつ容易に評価することが出来ます。
必要なソフトウェア／ドライバが見つかりませんか？
ハードウェア・エコシステム
| 製品モデル | 製品ライフサイクル | 詳細 |
|---|---|---|
| インテジャー N PLL 1 | ||
| LTC6946 | 最終販売 | ノイズとスプリアスを極めて低く抑えたVCO内蔵の0.37GHz～5.7GHz整数分周方式シンセサイザ |
評価用キット

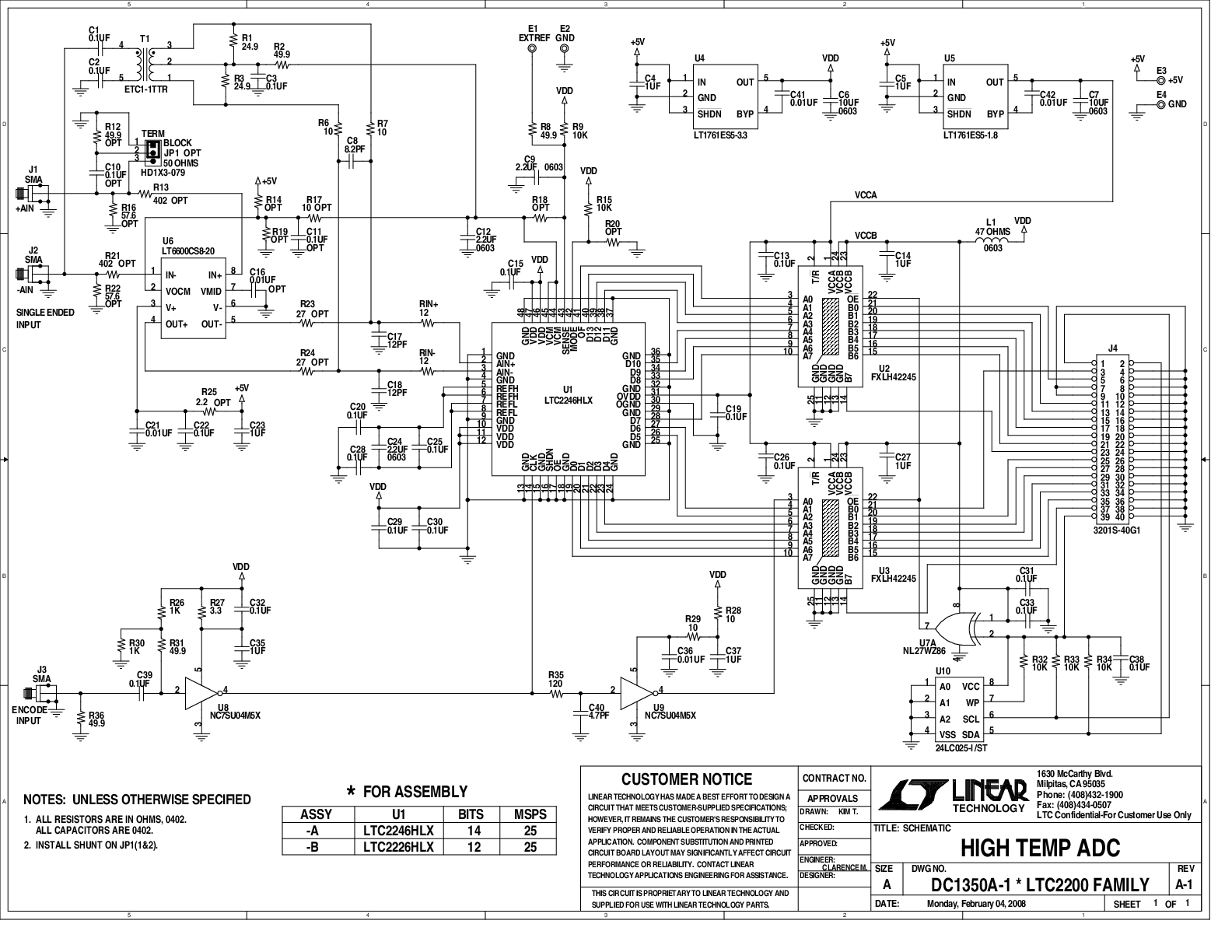

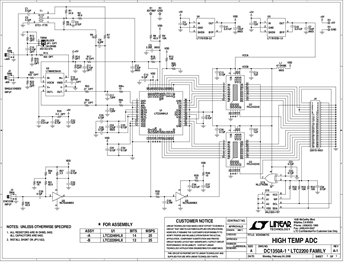

LTC2226H: 12-bit, 25Msps H-grade ADC in 7x7 LQFP-48 (requires DC718)
