LTC2145-12
製造中12ビット、125Msps 低消費電力デュアルADC
- 製品モデル
- 4
- 1Ku当たりの価格
- 最低価格：$37.95
製品の詳細
- 2チャネル同時サンプリングADC
- SNR：70.6dB
- SFDR：89dB
- 低消費電力：183mW/144mW/109mW（合計）、92mW/72mW/55mW（チャネル当たり）
- 単一1.8V電源
- CMOS、DDR CMOSまたはDDR LVDS出力
- 選択可能な入力範囲：1VP-P～2VP-P
- 750MHzのフルパワー帯域幅サンプル/ホールド
- オプションのデータ出力ランダマイザ
- オプションのクロック・デューティ・サイクル・スタビライザ
- シャットダウン・モードとナップ・モード
- 設定用のシリアルSPIポート

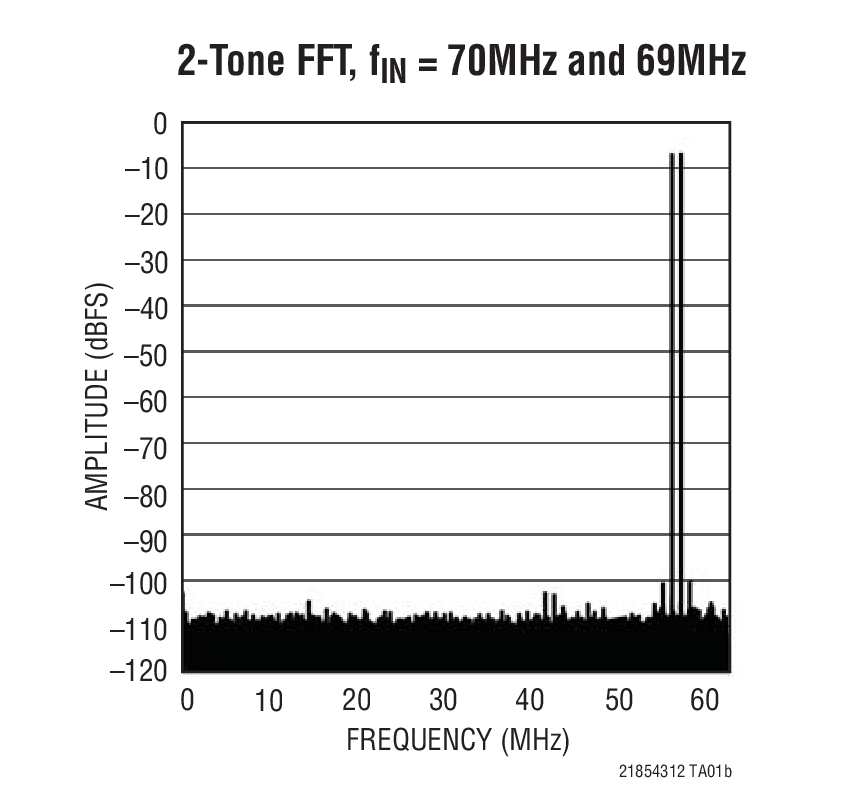

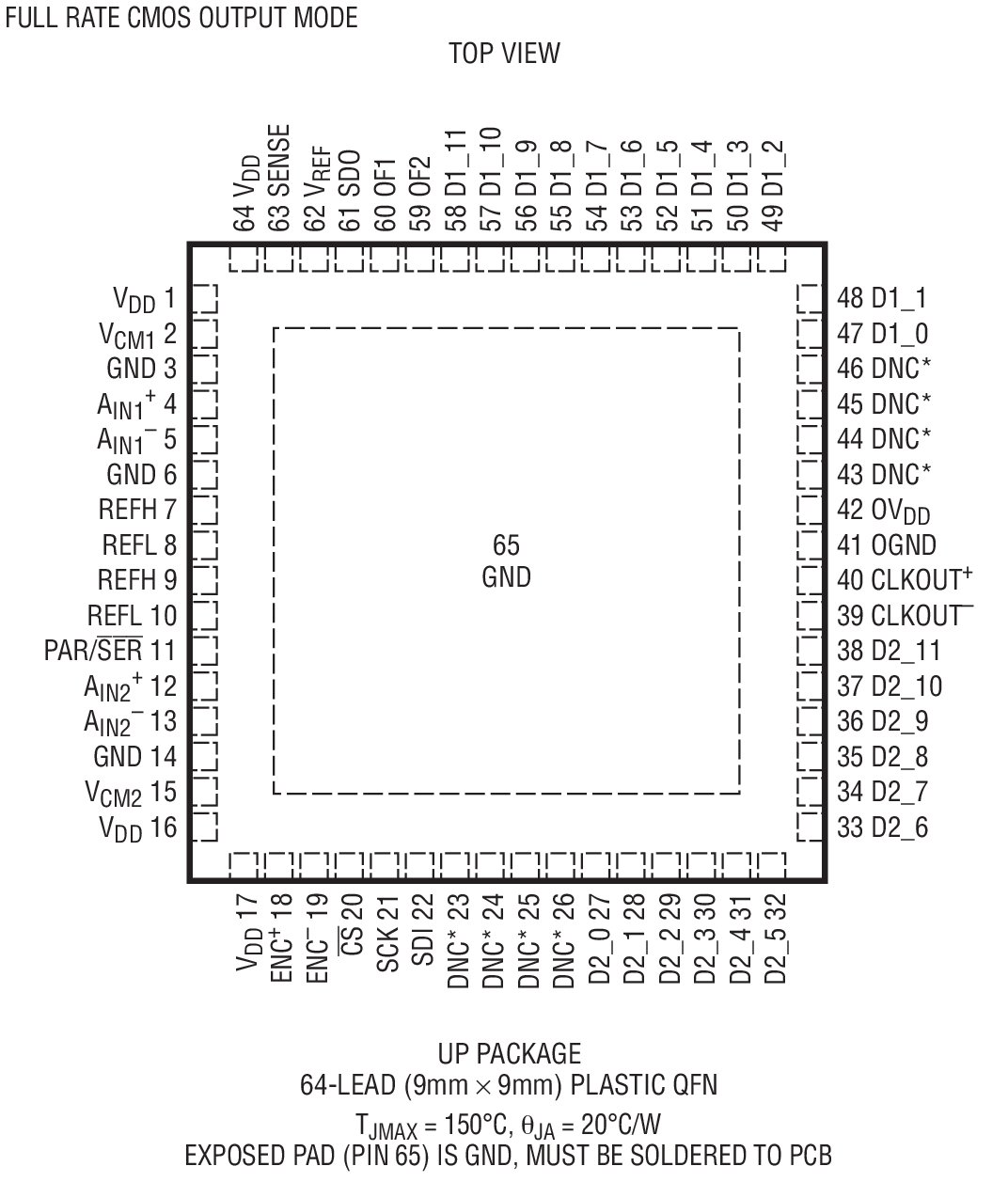

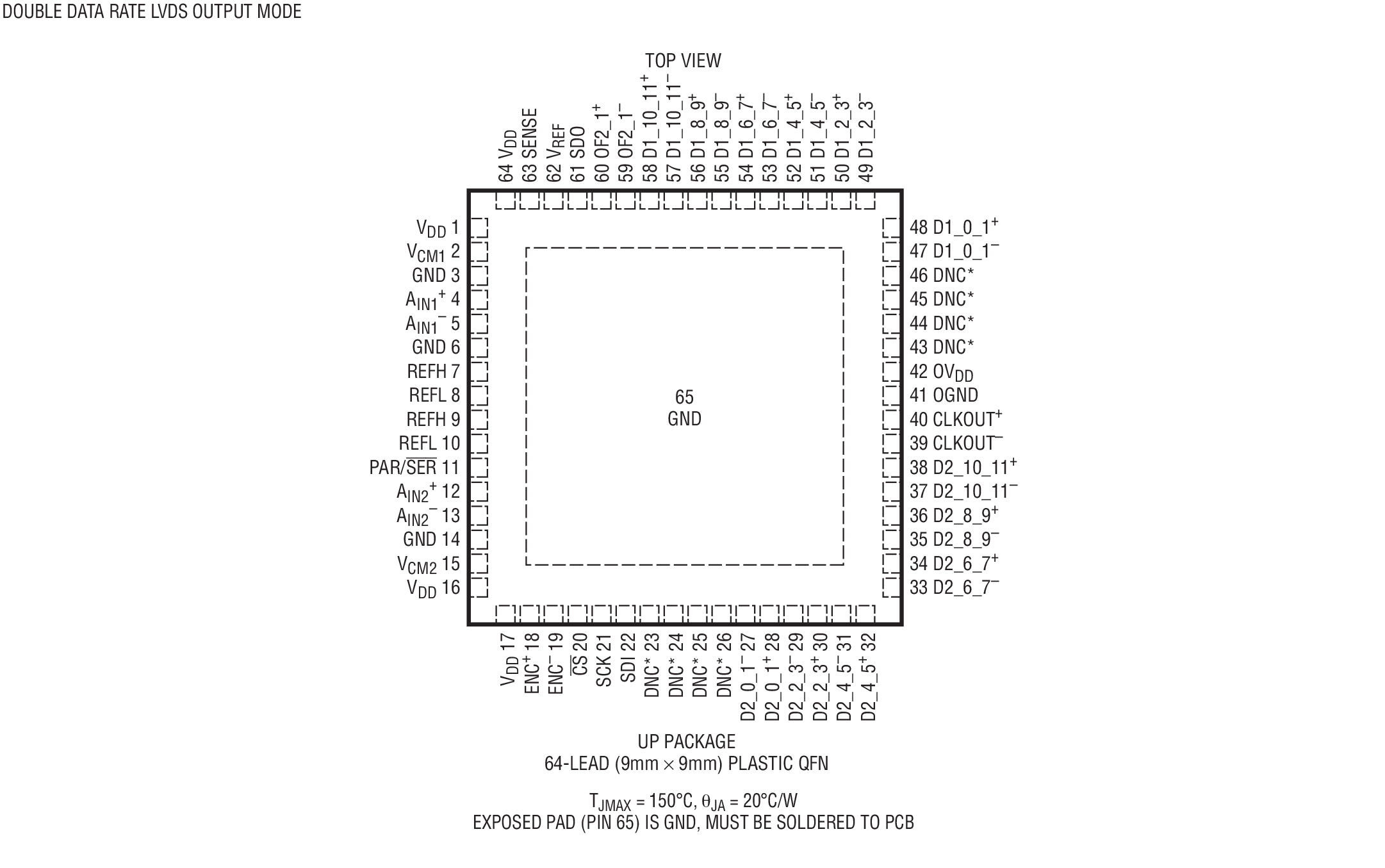

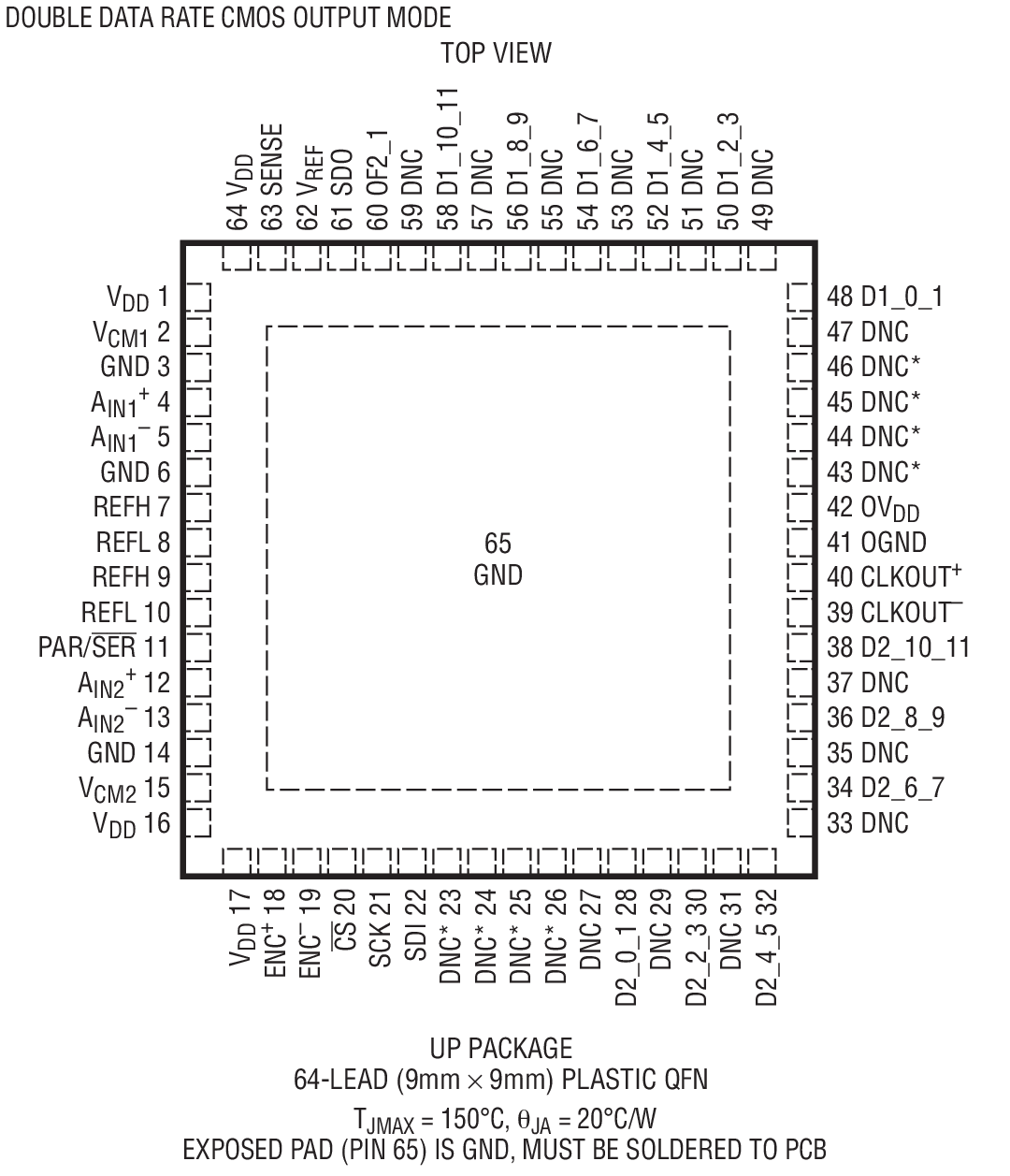

- 64ピン（9mm × 9mm）QFNパッケージ

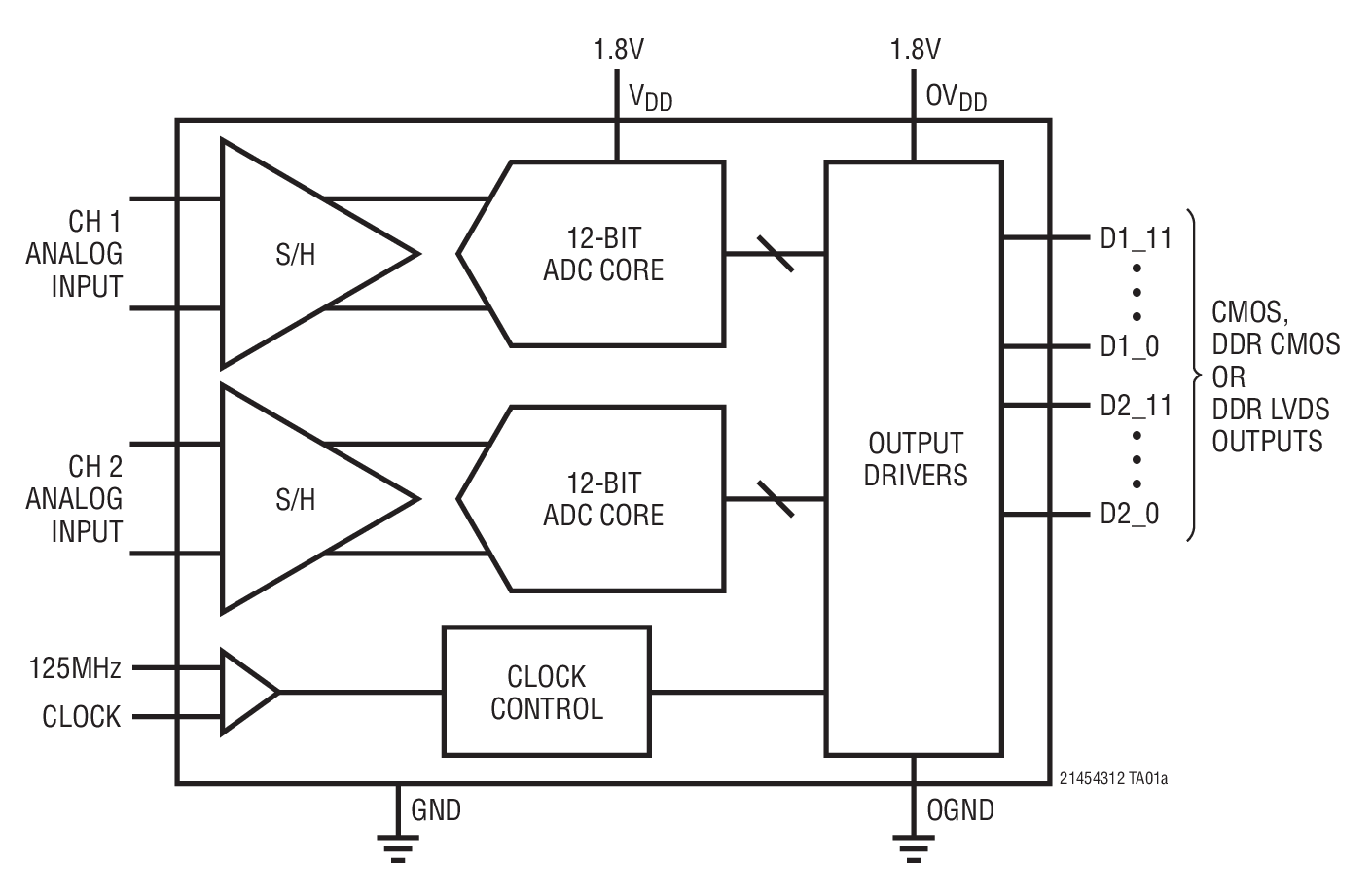

LTC2145-12/LTC2144-12/LTC2143-12は、広いダイナミック・レンジの高周波信号をデジタル化する2チャネル同時サンプリング12ビットA/Dコンバータです。SNRが70.6dB、SFDRが89dBという優れたAC特性を備えているため、要求の厳しい通信アプリケーションに最適です。また、ジッタがわずか0.08psRMSなので、優れたノイズ性能を維持しながらIF周波数をアンダーサンプリングできます。
DC仕様では、±0.3LSB（標準）のINLと±0.1LSB（標準）のDNL、全温度範囲でミッシング・コードがないことが規定されています。遷移ノイズは0.3LSBRMSです。
デジタル出力は、フルレートCMOS、ダブルデータレートCMOS、ダブルデータレートLVDSのいずれかに設定可能です。独立した出力電源により、1.2V ～1.8VのCMOS出力振幅が可能です。
ENC+およびENC-入力は、正弦波、PECL、LVDS、TTLまたはCMOSの入力信号を使って差動またはシングルエンドでドライブ可能です。オプションのクロック・デューティ・サイクル・スタビライザにより、広範なクロック・デューティサイクルにおいてフルスピードで高性能を実現できます。
| Bits | |
| LTC2145-12 | 12 |
| LTC2145-14 | 14 |
アプリケーション
- 通信
- セルラー基地局
- ソフトウェア定義無線
- 携帯型の医療用画像処理
- マルチチャネル・データ収集
- 非破壊試験
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
製品セレクタ・カード 2
プレス・リリース 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC2145CUP-12#PBF | 64-Lead QFN (9mm x 9mm x 0.75mm w/ EP) | ||
| LTC2145CUP-12#TRPBF | 64-Lead QFN (9mm x 9mm x 0.75mm w/ EP) | ||
| LTC2145IUP-12#PBF | 64-Lead QFN (9mm x 9mm x 0.75mm w/ EP) | ||
| LTC2145IUP-12#TRPBF | 64-Lead QFN (9mm x 9mm x 0.75mm w/ EP) |
これは最新改訂バージョンのデータシートです。
ソフトウェア・リソース
評価用ソフトウェア 1
LinearLabTools
リニアテクノロジーのデータ・コンバータ評価用ボードに直接アクセスできるMATLABとPythonのプログラムを集めたツールです。
必要なソフトウェア／ドライバが見つかりませんか？
ハードウェア・エコシステム
ツールおよびシミュレーション
IBISモデル 1
評価用キット
LTC2145-12: 12-bit 125Msps Dual ADC, DDR LVDS Outputs, 5-140MHz, Requires DC890, LVDS_XFMR and DC1075
