LTC1282
製造中リファレンス付き3V、140ksps、12ビットサンプリングA/Dコンバータ
- 製品モデル
- 5
- 1Ku当たりの価格
- 最低価格:$21.71
製品の詳細
- 単一3Vまたは±3V電源動作
- スループット・レート:140ksps
- 消費電力: 12mW(TYP)
- オンチップ25ppm/℃リファレンス
- 内部同期クロック; クロック不要
- ハイ・インピーダンス・アナログ入力

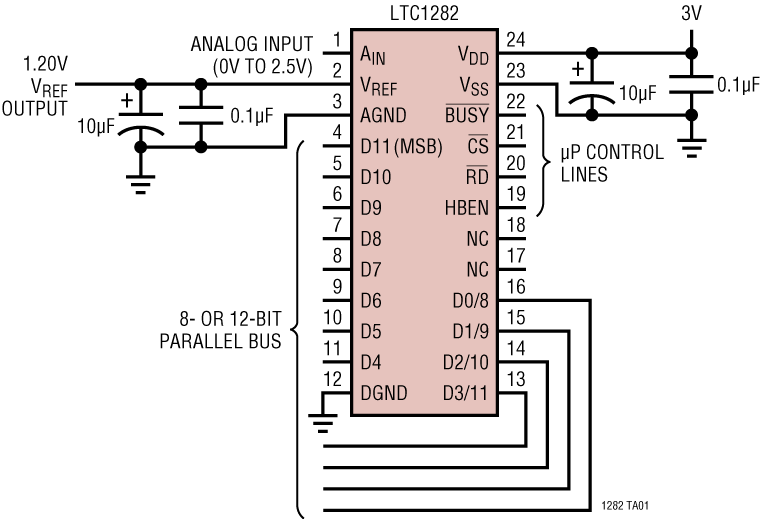

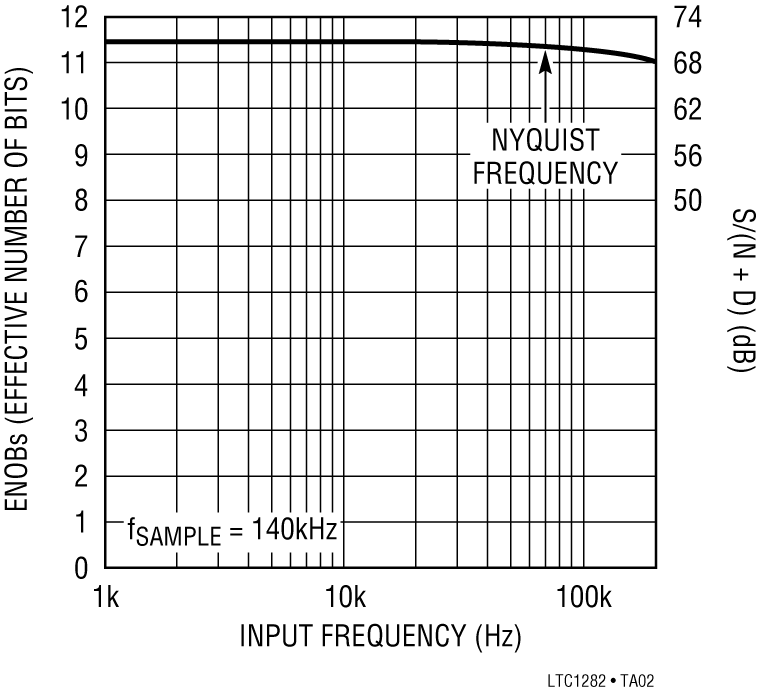

- ナイキスト入力周波数にて69dB S/(N+D)および77dB THD
- 最大±1/2LSB INLおよび±3/4LSB DNL(Aグレード)
- 保証最小電源電圧: 2.7V
- 全ピンでESD保護
- 24ピン・ナローDIPおよびSOLパッケージ
- 入力範囲: 0V~2.5Vまたは±1.25V
LTC1282は、6μs、140kspsサンプリングの12ビットA/Dコンバータで、単一3Vまたは±3V電源で動作し消費電力はわずか12mWです。このデバイスは使いやすく、1.14μsのサンプル&ホールド、高精度リファレンス、および内部でトリミングされたクロックを内蔵しています。ユニポーラおよびバイポーラ変換モードにより、各種アプリケーションに柔軟に対応できます。これらのデバイスは、LTBiCMOS™スイッチト・キャパシタ・テクノロジを用いて製造されています。
LTC1282は、25ppm/℃(最大)の内部リファレンスを備えており、単一3V電源からの0V~2.5Vのユニポーラ入力を変換します。±3V電源を使用した場合、入力範囲は2のコンプリメント出力フォーマットで±1.25Vです。最大DCスペックには、±1/2LSB INL、±3/4LSB DNL、および全温度範囲における25ppm/℃フルスケール・ドリフトが含まれています。70kHzのナイキスト入力周波数での69dB S/(N+D)および77dB THDなど、卓越したAC性能を実現しています。
内部クロックは最大変換時間が6μsになるようにトリミングされています。クロックは自動的に各サンプル・コマンドに同期するため、競合デバイスに見られる非同期クロック・ノイズの問題は発生しません。高速パラレル・インタフェースを備えているため、FIFO、DSP、およびマイクロプロセッサへの接続が容易に行なえます。
アプリケーション
- 3V電源システム( 2.5Vまたは±1.25V入力)
- 高速データ収集
- デジタル信号処理
- 多重化データ収集システム
- オーディオおよびテレコム処理
- スペクトル解析
ドキュメント
データシート 1
信頼性データ 1
アプリケーション・ノート 1
デザイン・ノート 2

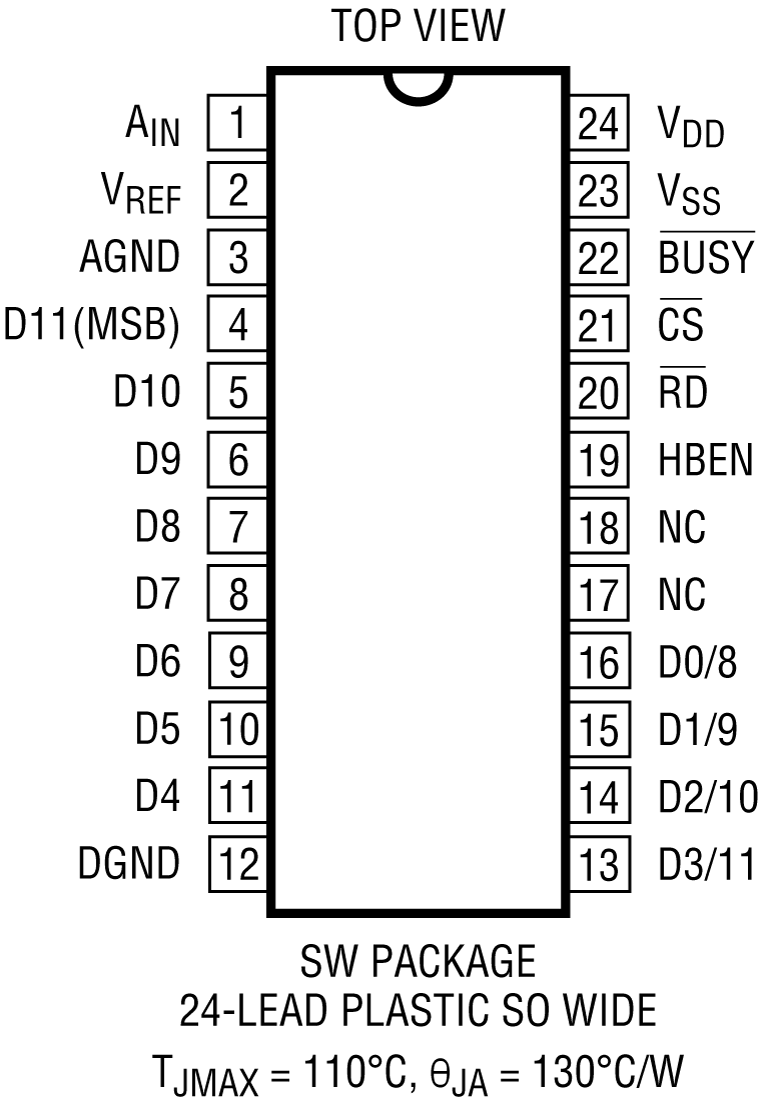

製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LTC1282ACSW#PBF | 24-Lead SOIC (Wide 0.3 Inch) | ||
LTC1282ACSW#TRPBF | 24-Lead SOIC (Wide 0.3 Inch) | ||
LTC1282BCN#PBF | 24-Lead PDIP (Narrow 0.3 Inch) | ||
LTC1282BCSW#PBF | 24-Lead SOIC (Wide 0.3 Inch) | ||
LTC1282BCSW#TRPBF | 24-Lead SOIC (Wide 0.3 Inch) |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
8 10, 2022 - 22_0176 Laser Top Mark Conversion for SOIC_W Packages Assembled in ADPG [PNG] and UTL |
||
LTC1282ACSW#PBF | 製造中 | |
LTC1282ACSW#TRPBF | 製造中 | |
LTC1282BCSW#PBF | 製造中 | |
LTC1282BCSW#TRPBF | 製造中 | |
3 7, 2019 - 19_0046 Assembly Transfer of 18,20,24,28 Lead PDIP to Cirtek |
||
LTC1282BCN#PBF | 製造中止 |
