ADV7183A
製造中止ビデオ・デコーダ、10ビット、NTSC / PAL / SECAMテレビ
Viewing:
製品の詳細
- 54MHzの10ビットADCを3つ内蔵
- 12のアナログ入力チャンネル
- 複数規格のPAL、NTSC、SECAMカラー復調
- Sビデオ（Y/C）とYPrPbの複合コンポーネント入力に対応
- ADLLT™（アダプティブ・デジタル・ライン長トラッキング）
- 5ライン2Dのスーパー適応櫛形フィルタ
- CTI（クロマ・トランジェント改良）
- DNR（デジタル・ノイズ・リダクション）
- クローズド・キャプションのWSS、CGMS、EDTV、Gemstar®1×/2×VBIデータ・スライサ
- 8ビットまたは16ビットYCrCb4:2:2出力とHS、VS、FIELD
- 3.3Vアナログ、1.8Vデジタルのコア、3.3VのI/O電源

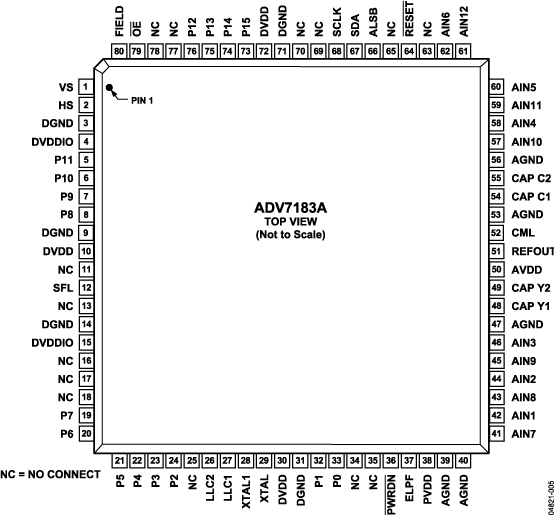

- 80ピンLQFP鉛フリー・パッケージ

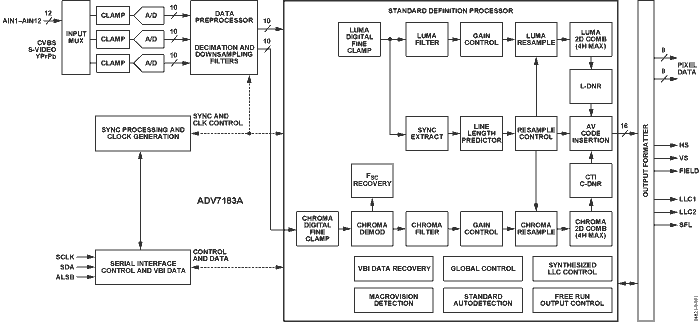

ADV7183Aは、アナログ・デバイセズの新世代一体型ビデオ・デコーダであり、世界標準のNTSC、PAL、SECAMと互換性がある標準アナログ・ベースバンドのテレビ信号を自動検出して、8ビットで高精度の4:2:2コンポーネント・ビデオ・データに変換します。
アナログ・デバイセズのADLLT（Adaptive Digital Line Length Tracking）技術は、デジタル・ビデオの取込み、処理、表示のいずれのアプリケーションにも利点をもたらします。変動する入力ビデオ品質の検出と同期のための独自のアーキテクチャADLLTによって、以下が可能です。
- 安定したテレビ・チューナ信号の取込み
- 信頼性の高いVCR信号の取込み
- 非標準のビデオ信号の取込み
- ソースに依存するY/Cの自動分離
アプリケーション
- DVDレコーダ
- ビデオ・プロジェクタ
- HDDベースのPVR/DVDR
- 液晶テレビ
- セットトップ・ボックス
- PCのビデオ編集
- 工業用ビデオ・キャプチャ
