ADSP-21364
製造中32ビット浮動小数点、高性能SHARCプロセッサ、プロ用オーディオ向け
- 製品モデル
- 5
- 1Ku当たりの価格
- 最低価格：$45.88
製品の詳細
- IEEE 32ビット浮動小数点、40ビット浮動小数点、32ビット固定小数点の各データタイプをサポートする333MHz / 2GFLOPs SIMD SHARCコア
- 3MビットSRAM
- 23個のゼロ・オーバヘッドDMAチャンネル
- 受賞AD1896の基づいた高精度8チャンネル非同期サンプル・レート・コンバータ
- 入力データ・ポート（IDP）、汎用I/Oなどのペリフェラルに対するユーザー定義のアクセスを可能にするデジタル・オーディオ・インターフェース（DAI）
- I2S、左詰めサンプル対、TDMモードをサポートするシリアル・ポート（SPORT）×6
- マスター・モードとスレーブ・モードをサポートするSPI互換ポート×2
- パルス幅変調（PWM）チャンネル×16
- フル機能タイマー×3
- 1～32倍の周波数乗算が可能なPLL
- 136ボールMBGAと144ピンLQFP E-Padパッケージ・オプション
- 民生用温度範囲
第3世代のSHARC®プロセッサ（ADSP-21262、ADSP-21266、ADSP-21267、ADSP-21364、ADSP-21365を含む）は、強化されたコア性能、オーディオとアプリケーションに特化したペリフェラル、新しい構成のメモリを提供します。すべてのデバイスはピンコンパチブルでこれまでのすべてのSHARCプロセッサと完全なコード互換性を持っています。これらSHARCプロセッサ・ファミリーの製品は単一命令（複数データ[SIMD]コア）を採用しています。このコアは、32ビット固定小数点と32 / 40ビット浮動小数点の両演算フォーマットをサポートしているので特にハイエンド・オーディオ・アプリケーションに最適です。
ADSP-21364は、第3世代SHARCプロセッサ・ファミリーで、高性能（333MHz / 2GFLOPS）を備えたデバイスです。この高い性能レベルにより、ADSP-21364はますます高度な条件が求められる汎用およびプロ用オーディオの市場に特に適しています。高いコア性能に加えて、8チャンネルの非同期サンプル・レート・コンバータなどのオーディオ専用周辺機能を搭載しているため、業界最先端のイコライゼーション、リバーブ、その他の音響効果処理が要求されるアプリケーションに最適です。
第3世代のSHARC®プロセッサにはハードウェア設計を簡素化し、設計上のリスクを最小化すると同時に、最終製品の市場化までの時間を短縮するように設計された、特定用途向けの周辺機能も集積化されています。グループ化されて一般的にデジタル・オーディオ・インタフェース（DAI）と呼ばれる機能も備えており、これらの各機能ブロックは相互に接続したり、あるいはソフトウェア・プログラマブルな信号ルーティング・ユニット（SRU）を介して外部ピンに接続することが可能です。SRUはDAIブロック間の完全で柔軟なルーティングを可能にする革新的なアーキテクチャです。SRUを介して接続されるペリフェラルには、シリアル・ポート、SPIポート、入力データ・ポート、高精度クロック発生器、高精度8チャンネルの非同期サンプル・レート・コンバータ機能ブロックなどがあります。このリソース有効利用の柔軟性と、使い易いSHARCプロセッサ・プログラﾐング・モデルとの組み合わせにより、さまざまなI/O条件を持つ複数の製品に対して1つのハードウェア・デザインを活用することが可能になります。
ドキュメント
データシート 2
ユーザ・ガイド 5
アプリケーション・ノート 45
プロセッサ・マニュアル 4
製品ハイライト 2
ソフトウェア・マニュアル 11
エミュレータ・マニュアル 3
集積回路異常 1
レガシー・エミュレータ・マニュアル 2
よく聞かれる質問 1
レガシー評価用キットマニュアル 4
製品ハイライト 2
製品選択ガイド 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADSP-21364BBCZ-1AA | 136-Ball CSPBGA (12mm x 12mm) | ||
| ADSP-21364BSWZ-1AA | 144-Lead LQFP (10mm x 10mm w/ EP) | ||
| ADSP-21364KBCZ-1AA | 136-Ball CSPBGA (12mm x 12mm) | ||
| ADSP-21364KSWZ-1AA | 144-Lead LQFP (10mm x 10mm w/ EP) | ||
| ADSP-21364YSWZ-2AA | 144-Lead LQFP (10mm x 10mm w/ EP) |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
6 18, 2010 - 07_0093 Conversion to Laser Mark for all ADSPXXXX, ADSSTXXXX, and PC Audio Codecs Ink on Plastic Encapsulated Parts |
||
| ADSP-21364BBCZ-1AA | 製造中 | |
| ADSP-21364BSWZ-1AA | 製造中 | |
| ADSP-21364KBCZ-1AA | 製造中 | |
| ADSP-21364KSWZ-1AA | 製造中 | |
| ADSP-21364YSWZ-2AA | 製造中 | |
|
10 18, 2016 - 16_0034 Assembly Relocation of Select LQFP,LQFP_EP,MQFP,TQFP,TQFP_EP Products to Stats ChipPAC China Jiangyin |
||
| ADSP-21364BSWZ-1AA | 製造中 | |
| ADSP-21364KSWZ-1AA | 製造中 | |
| ADSP-21364YSWZ-2AA | 製造中 | |
|
1 5, 2009 - 07_0077 Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages |
||
| ADSP-21364BSWZ-1AA | 製造中 | |
| ADSP-21364KSWZ-1AA | 製造中 | |
| ADSP-21364YSWZ-2AA | 製造中 | |
これは最新改訂バージョンのデータシートです。
ソフトウェア・リソース
ADSP-2136x Application Code Examples - Single Channel 13
- Single-Channel Block FIR
- Single-Channel Complex Block FIR
- Single-Channel Complex Vector Add
- Single-Channel Complex Vector DOT Product
- Single-Channel Complex Vector Multiply Accumulate
- Single-Channel Complex Vector Multiply
- Single-Channel Complex Vector RAD2 FFT
- Single-Channel Complex Vector RAD4 FFT
- Single-Channel Matrix by Matrix
- Single-Channel Matrix by Vector
- Single-Channel Real Rad2 FFT
- Single-Channel Single Sample FIR
- Single-Channel Vector Maximum
ADSP-2136x Application Code Examples - Multi Channel 8
ソフトウェアおよびツール異常 1
CrossCore® Embedded Studio
CCESは、アナログ・デバイセズのBlackfin®、SHARC®、Arm®の各プロセッサ・ファミリ向けに用意された、世界トップクラスの統合開発環境（IDE）です。
詳細を表示SigmaStudio®
アナログ・デバイセズのDSPオーディオ・プロセッサおよびA2B®（オートモーティブ・オーディオ・バス）トランシーバー向けにプログラミング、開発、チューニングを行うソフトウェアのグラフィック開発ツール
詳細を表示SRS TruVolume, SHARC
The SRS TruVolume® library for the SHARC processor implements automatic volume-control post-processing that adjusts the amplitude of a stereo audio signal to maintain a constant perceived level of loudness in spite of level changes in the input audio material.
詳細を表示評価用ソフトウェア 0
ツールおよびシミュレーション
評価用キット

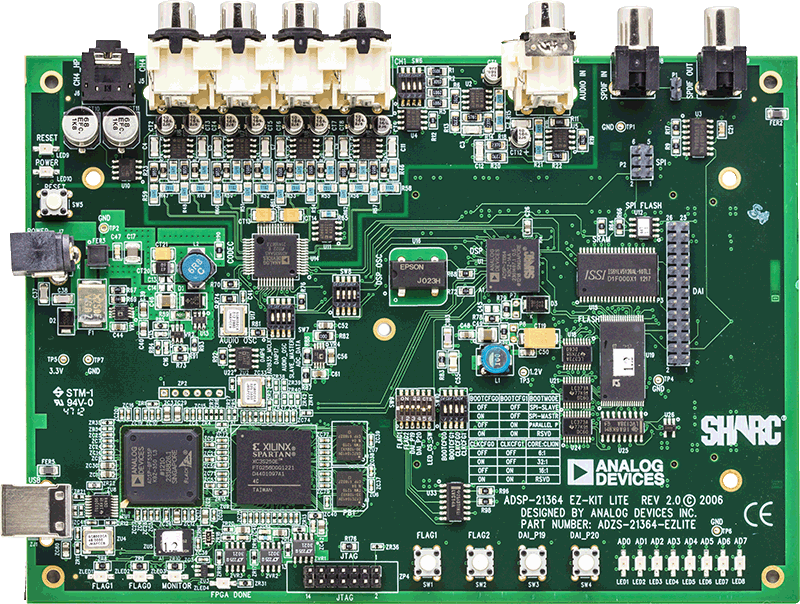

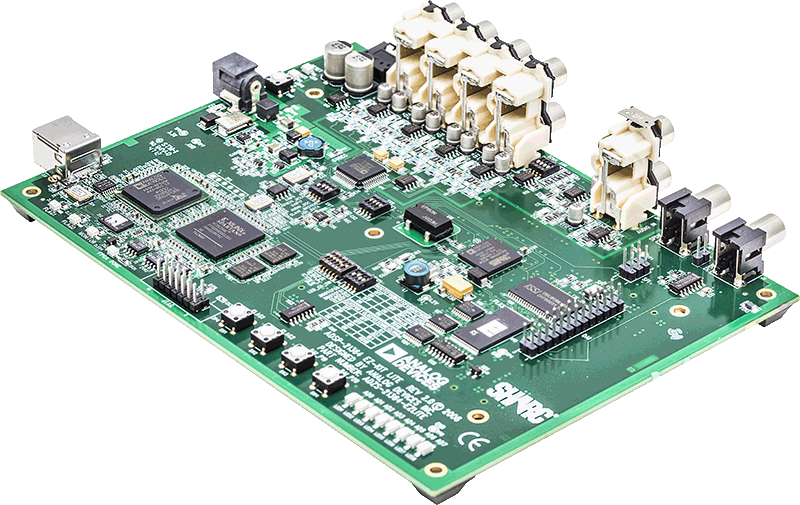

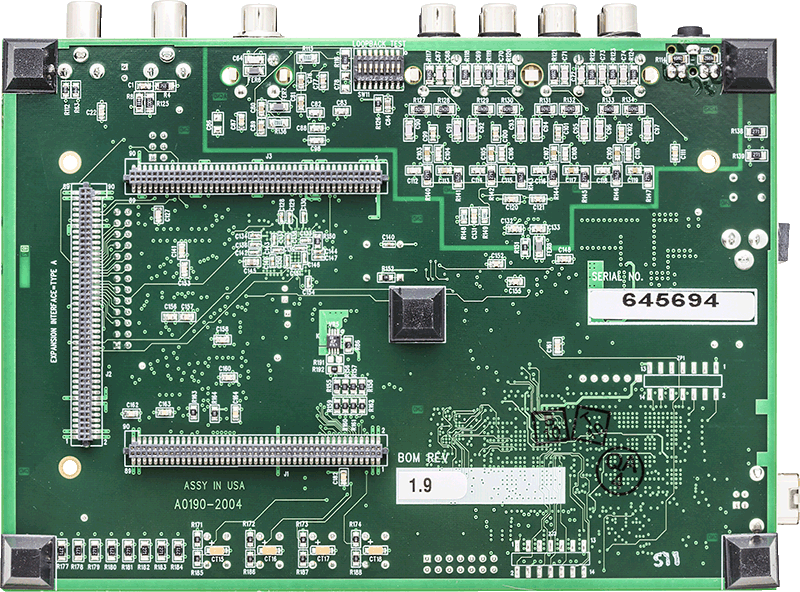

The ADSP-21364 EZ-Kit Lite evaluation hardware provides a low-cost hardware solution for evaluating the ADSP-21362, ADSP-21363, ADSP-21364, ADSP-21365, and ADSP-21366 SHARC processor family.
資料
The USB extender board is a low-cost, plug-on extender for EZ-Boards. This extender extends the capabilities of the evaluation system by providing a connection between the asynchronous memory bus of the Blackfin or SHARC processor and a USB 2.0 device. For information about compatible EZ-Board products, see the processors family's Software and Tools page.
資料
The SHARC Audio extender board is a low-cost, plug-on extender for EZ-Boards. This extender extends the capabilities of the SHARC evaluation system by providing three AD1939 audio codecs and providing 24 channels of analog audio out, 12 channels of analog audio in. For information about compatible EZ-Board products, see the processors family's Software and Tools page.
