ADRF5731
新規設計に推奨2 dB LSB、4 ビットのシリコン・デジタル減衰器 100 MHz ~ 40 GHz
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格:$81.12
Viewing:
製品の詳細
- 超広帯域周波数範囲:100MHz~40GHz
- 減衰範囲:2dBステップで30dBまで
- 低挿入損失
- 18GHzまで1.7dB
- 26GHzまで2.2dB
- 40GHzまで3.5dB
- 減衰精度 (インピーダンス・マッチング有り)
- 18GHzまで±(0.1+設定値の2.0%)dB
- 26GHzまで±(0.2+設定値の2.5%)dB
- 40GHzまで±(0.5+設定値の10.0%)dB
- ステップ誤差(代表値)
- 18GHzまで±0.15dB
- 26GHzまで±0.20dB
- 40GHzまで±0.60 B
- 高入力直線性
- 挿入損失状態(P0.1dB): 30dBm
- その他の減衰状態(P0.1dB): 26dBm
- IP3: 50 dBm(代表値)
- 大RF入力電力処理: 26dBm 平均、30dBmピーク
- 相対位相の厳密な分配
- 低周波数スプリアス信号なし
- SPIおよびパラレル・モード制御、CMOS/LVTTL 互換
- RF 振幅セトリング・タイム(0.1dBの最終RF出力): 230ns
- 2.5mm×2.5mm、16端子LGAパッケージ
- 低周波カットオフ・バージョンADRF5721とのピン互換性
ADRF5731 は、4 ビット・シリコン・デジタル減衰器で、減衰制御範囲は 2 dB ステップで 30 dB です。
このデバイスは、3.5 dB より良好な挿入損失で、100 MHz ~ 40 GHz で動作します。ADRF5720 の ATTIN ポートは、すべての状態に対応する、平均 26 dBm およびピーク 30 dBm の無線周波数(RF)入力電力処理機能を備えています。
ADRF5731 は +3.3 V と −3.3 V の両電源電圧を必要とし、デバイスは、シリアル・ペリフェラル・インターフェース(SPI)、パラレル・モード制御、および相補型金属酸化膜半導体(CMOS)/低電圧トランジスタ-トランジスタ・ロジック(LVTTL)の互換制御を特長としています。
更に ADRF5731 は、9 kHz ~ 40 GHz で動作する ADRF5721 低周波カットオフ・バージョンとのピン互換性を備えています。
ADRF5731 RF ポートは、50 Ω の特性インピーダンスにマッチするように設計されています。
ADRF5731 は、16 端子、2.5 mm × 2.5 mm、RoHS 準拠、ランド・グリッド・アレイ(LGA)パッケージといった特徴を備え、−40°C ~ +105°C で動作可能です。
アプリケーション
- 工業用センサー
- 試験および計測器
- セルラ・インフラストラクチャ: 5G ミリ波
- 防衛用無線、レーダー、電子対抗手段(ECM)
- マイクロ波無線および超小型地球局(VSAT)
ドキュメント
データシート 2
製品選択ガイド 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
ADRF5731BCCZN | 16-Lead LGA (2.5mm x 2.5mm x 0.75mm) | ||
ADRF5731BCCZN-R7 | 16-Lead LGA (2.5mm x 2.5mm x 0.75mm) |
これは最新改訂バージョンのデータシートです。

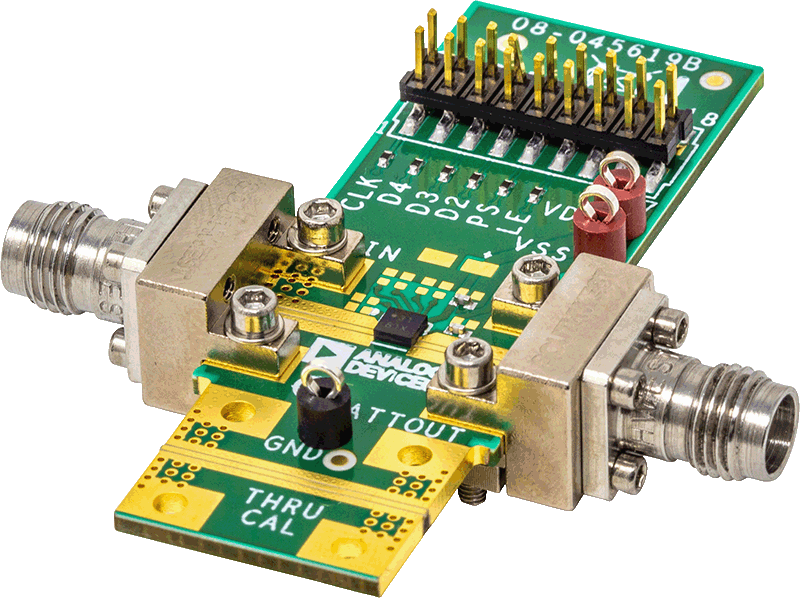

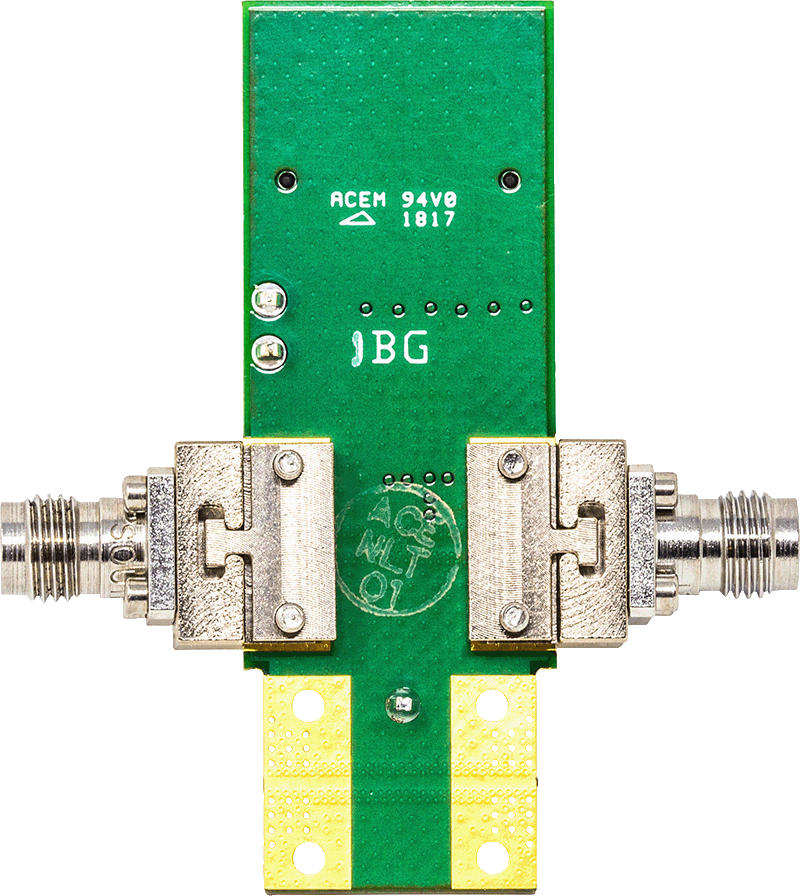

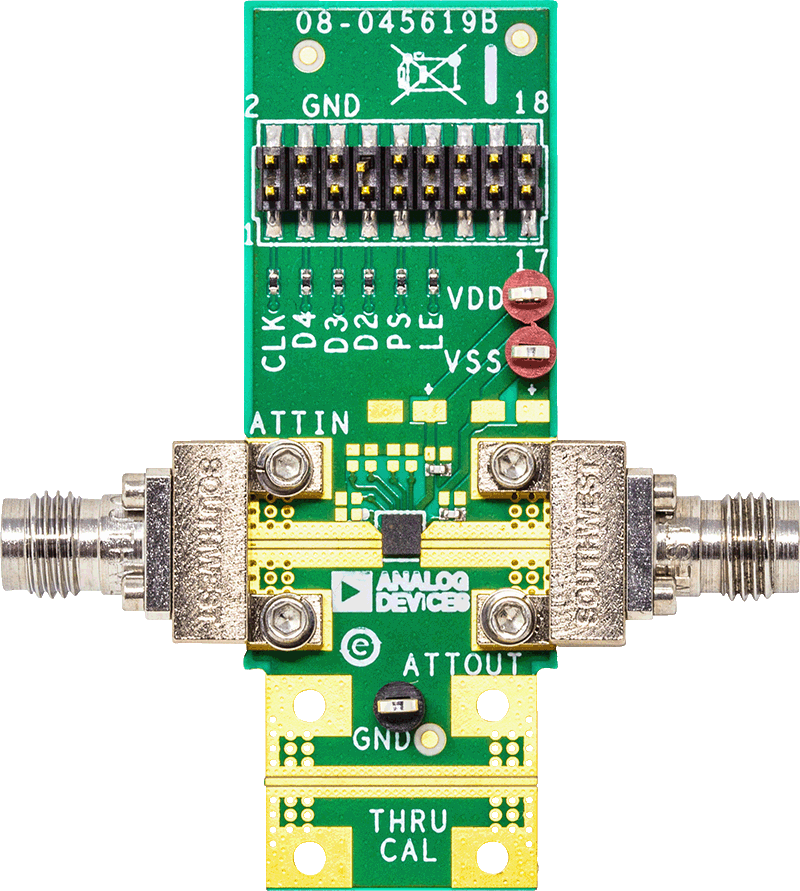

ハードウェア・エコシステム
