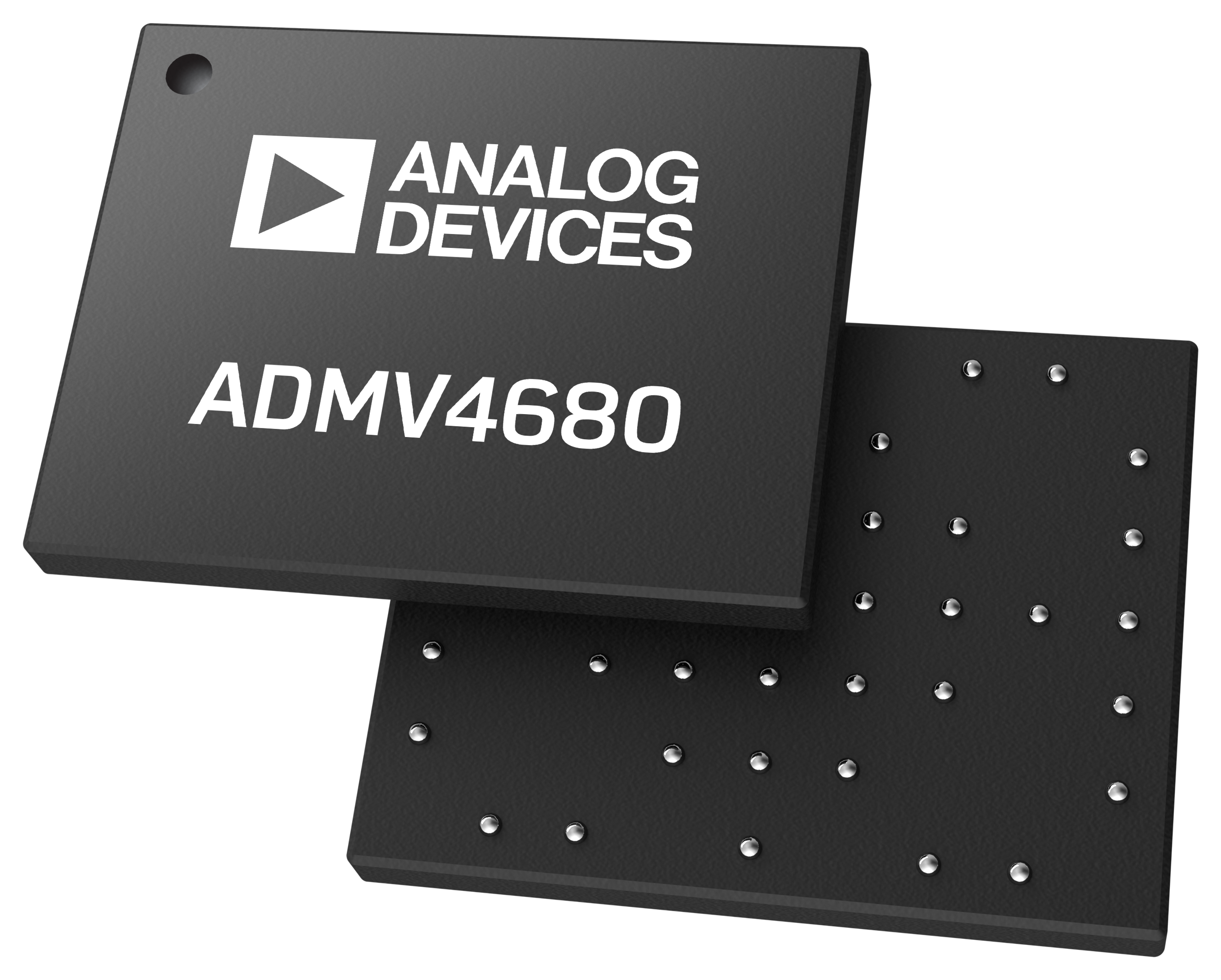

ADMV4680

ADMV4680は、Ku周波数帯域の半二重ビームフォーミング・チップです。このチップには、送信と受信の両方に使用される単一ポート・ネットワーク・インターフェース、送信と受信の両方に使用される4ウェイ・スプリッタ、送信回路と受信回路を分離するT/Rスイッチが搭載されています。中央のデジタル・コントローラにより、コア・チップが各チャンネルのゲインと位相を調整できます。4チャンネル構成の場合、コア・チップの受信パスでは、位相が調整された4つの信号が共通のRFポートにまとめられます。

送信モードでは、4チャンネル・チップによって共通のRFポートからの信号が4つの異なるアンテナ・ポートに分配され、各パスのゲインと位相が調整されます。送信信号と受信信号を他のビームフォーマ・チップからの信号と組み合わせて、フル・フェーズド・アレイ・アンテナを形成できます。ADMV4680には、4つの出力に4つのディテクタがあります。各ディテクタを個別にオフ／オンにして消費電力を削減できます。また、ADMV4680には精度10°C未満の温度センサーが内蔵されています。

受信モードでは、ADMV4680のノイズ指数は25°C、12.7GHzで1.9dB（代表値）（オフチップ入力マッチング・ネットワークを含む）で、消費電力は78mW（代表値）です。送信モードでは、出力1dB圧縮ポイント（P1dB）は9.5dBm（代表値）で、消費電力は108mW（代表値）です。

ゲインと位相をプログラムできるように、ADMV4680にはいくつかの制御オプションがあり、6ビットおよび8ビットの位相分解能でプログラムするには、少なくとも72シリアル・ポート・インターフェース（SPI）クロック・サイクルが必要です。
