ADAR7251
新規設計には非推奨A/Dコンバータ、4チャンネル、16ビット、連続時間データ・アクイジション
- 製品モデル
- 2
- 1Ku当たりの価格
- 価格は未定
製品の詳細
- 低ノイズ：入力換算電圧ノイズ：2.4nV/√Hz（最大ゲイン設定にて）
- 広い入力信号帯域幅：500kHz＠1.2MSPSサンプル・レート、16ビット分解能
- 対応する他のサンプル・レート：300kSPS、450kSPS、600kSPS、900kSPS、1.8MSPS
- 4つの差動同時サンプリング・チャンネル
- アクティブ・アンチエイリアシング・フィルタは必要なし
- ゲイン範囲45dBで6dBステップのLNAとPGA
- 選択可能なイコライザ
- シリアル又はパラレル・モードに対応する柔軟なデータ・ポート
- FMCWレーダー・システム向けにFSKモードをサポート
- 1.5Vのリファレンス電圧を内蔵
- 内蔵発振器 / PLL入力：16MHz～54MHzの高速シリアル・データ・インターフェース
詳細はデータシートをご参照ください。
ADAR7251は16ビット、4チャンネル、同時サンプリングA/Dコンバータで、特に車載用LSR-FMCW又はFSK-FMCWレーダー・システムのようなアプリケーション向けに設計されています。4チャンネルの各々には低ノイズアンプ（LNA）、プログラマブル・ゲイン・アンプ（PGA）、イコライザ、マルチビットΣ-Δ ADC、デシメーション・フィルタが備わっています。
フロント・エンド回路はわずかな外付け受動部品でMMIC出力へ直接接続できるように設計されています。ADAR7251は高次アンチエイリアシング・フィルタ、ドライバ用オペアンプ、外部両電源の必要はありません。ADAR7251のチャンネル間ドリフト・マッチングも高精度です。
ADAR7251はシステムの柔軟性を高める各種のクロック周波数が可能なオンチップ・フェーズ・ロック・ループ（PLL）を特長としています。FSK-FMCWレーダーのようなアプリケーションでは、CONV_START入力信号とDATA_READY出力信号によってADCは外部ランプ信号と同期します。
ADAR7251はシステムのデジタル・シグナル・プロセッサ（DSP）とマイクロコントローラ・ユニット（MCU）に対して接続が容易であるとともに、300kSPS～1.8MSPSのプログラマブル・サンプル・レートでのシリアル/パラレル・インターフェースをサポートします。
アプリケーション- 車載LSRシステム
- データ･アクイジション･システム
ドキュメント
データシート 2
技術記事 3
ビデオ 7
製品選択ガイド 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADAR7251WBCSZ | 48-Lead LFCSP (7mm x 7mm w/ EP) | ||
| ADAR7251WBCSZ-RL | 48-Lead LFCSP (7mm x 7mm w/ EP) |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
12 16, 2024 - 24_0009 Qualification of Alternative Wafer Fab for TSMC 0.18um Mixed Signal CMOS Process |
||
| ADAR7251WBCSZ | ||
| ADAR7251WBCSZ-RL | ||
|
8 1, 2016 - 16_0035 Assembly Relocation of Select LFCSP, Mini-LFCSP and LFCSP Side Solderable Products to STATS ChipPAC China Jiangyin |
||
| ADAR7251WBCSZ | ||
| ADAR7251WBCSZ-RL | ||
これは最新改訂バージョンのデータシートです。
評価用キット

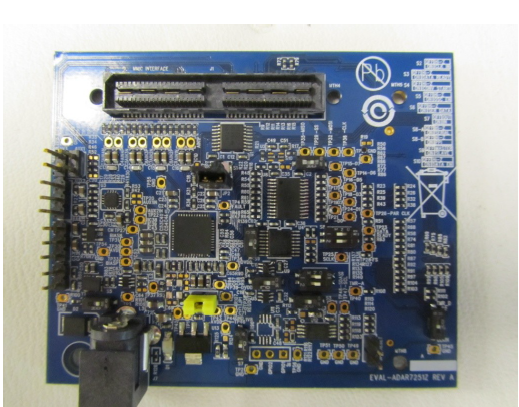

ADAR7251 Evaluation Board
ソフトウェア
レーダー・デモンストレーション・プラットフォーム。ADF5901、ADF5904、ADF4159 などのレーダー・チップセットを評価します。
機能と利点
この評価ボードは製造中止となっているため推奨できません。 TINYRAD 24GHzデモ用プラットフォームをご利用ください。
- すぐに使えるレーダー・デモンストレーション・プラットフォーム。
- 24GHz レーダー・チップセットの評価
- アンテナからビットまでの機能性。
- 評価対象の付随ソフトウェア GUI:
- FMCW
- レンジ・ドップラー
- デジタル・ビーム・フォーミング。
製品詳細

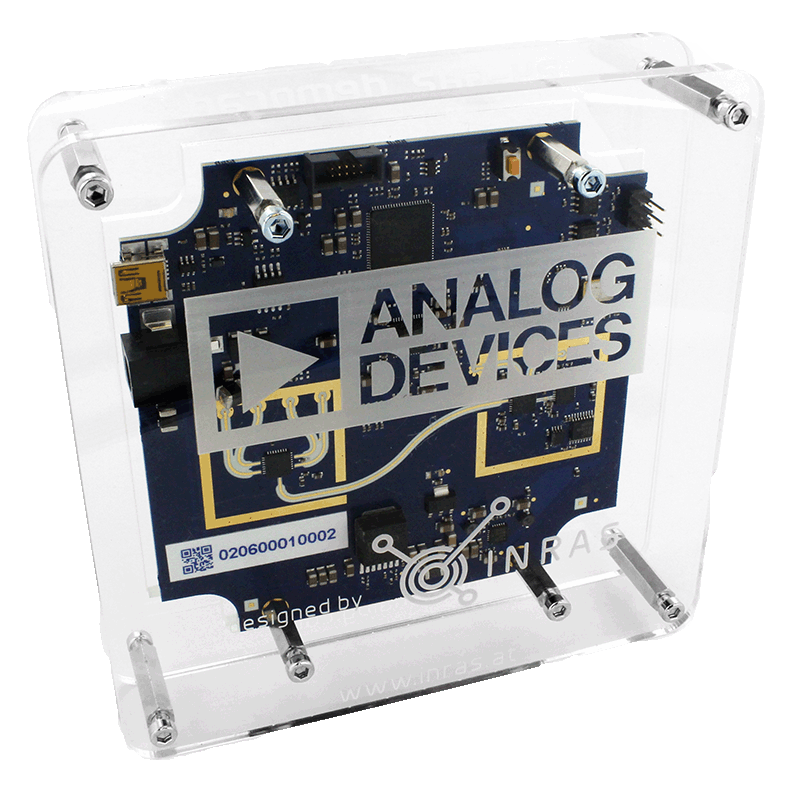

Demorad という名前の 24 GHz レーダー・センサー・プラットフォームは、まったく新しいマイクロ波レーダー評価プラットフォーム・ソリューションであり、すぐに使えるサンプル・ソフトウェアと数分で容易に起動できるレーダー・センサーを備えています。Demorad プラットフォームでは、R&D を目的とした製品の迅速なプロトタイプ作成が可能であり、レーダーの調査やレーダー・センサー製品の開発に役立ち、ターゲット／物体の存在、その動き、角位置、速度、センサーからのレンジなどのリアルタイム情報を測定できます。
Demorad プラットフォームは、ハードウェアとソフトウェアの両方を備えているため、RF マイクロ波やシグナル・チェーン・システムの専門知識がなくても、24 GHz レーダーの評価と開発を非常に迅速に行うことができ、開発時間を大幅に短縮し、製品開発段階でのシステムの専門知識の必要性を軽減します。
DSP 処理も含め、高性能な RF およびアナログのシグナル・チェーン全体、すなわち、RF からビットまでのソリューションが提供され、生のアクイジション・データを柔軟に処理でき、最先端レベルのハードウェアでのレーダー実験が非常に短時間で可能です。
ソフトウェアのグラフィカル・ユーザー・インターフェース（GUI）を使用した 24 GHz レーダー IC の完全なソフトウェア・サポートと、DSP レーダー・サポート関数ライブラリにより、生データを作成し、PC 上で Matlab ツールを使用して後処理ができます。
図 1. レンジドップラー・モードを示している Demorad 24GHz Evaluation Software ウィンドウ。
Demorad の詳細
Demorad は、ADI の 24 GHz マルチチャンネル・レーダー・ソリューションを使用します。センサーは、24 GHz RF チップセットとデータ・アクイジション ADC に接続された前面の 2 つのトランスミッタ／4 つのレシーバー・アンテナを持つ単一の PCB と、裏面の DSP で構成されます。これは、顧客が最終的な製品設計の構築に使用できるリファレンス設計の基本となります。
図 2. Demorad の完全なシグナル・チェーン。
Demorad は FMCW レーダーを使用して、最大 200 m 離れた物体の範囲と速度を約 75 cm の分解能で検出します。視野（FOV）は、アンテナ・アレイ設計に基づいた方位角で約 120°、上下角 15° です。デジタル・ビーム・フォーミング（DBF）で使用されているアンテナを組み合わせることによって、Demorad は DBF を使用して FOV 内の角度情報を計算します。
図 3. Demorad システムのセットアップ。
アプリケーション
- 交通監視と駐車
- UAV/ドローンの衝突回避と高度計
- 監視およびセキュリティ・システム
