AD9985
新規設計には非推奨フラット・パネル・ディスプレイ用の110MSPS / 140MSPSアナログ・インターフェース
- 製品モデル
- 2
- 1Ku当たりの価格
- 価格は未定
製品の詳細
- クランプ・レベルの自動調整
- 140MSPSの最大変換レート
- 300MHzのアナログ帯域幅
- 0.5~1.0Vのアナログ入力レンジ
- 110MSPSでPLLクロックのジッタが500ps p-p
- 3.3V電源
- 完全同期処理
- ホット・プラグのための同期検出
- ミッドスケール・クランピング
- パワーダウン・モード
- 低消費電力:500mW(typ)
- 4:2:2出力フォーマット・モード
AD9985は、パーソナル・コンピュータやワークステーションからのRGBグラフィック信号の取込み用に最適化された、フル機能の8ビット140MSPSモノリシック・アナログ・インターフェースです。140MSPSのエンコード・レート能力と300MHzのフルパワー・アナログ帯域幅によって、最大SXGA(75Hzで1280×1024)の分解能が可能です。

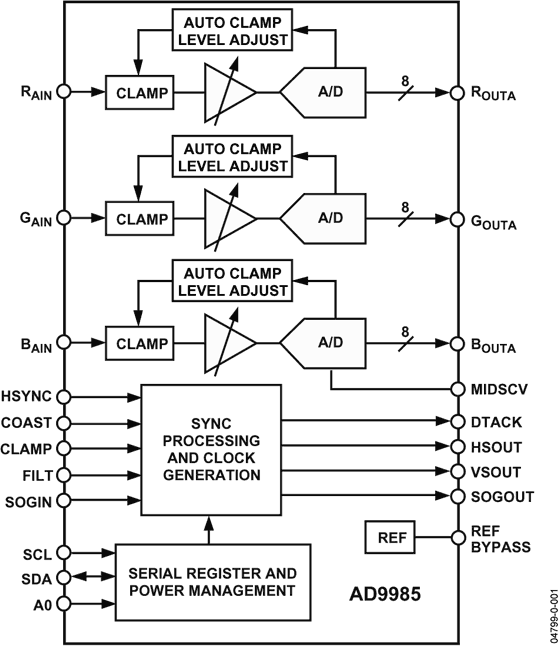

AD9985には、1.25Vの内部リファレンス付き140MHzトリプルADC、PLL、ゲイン / オフセット / クランプのプログラマブル制御が組み込まれています。ユーザーが用意するものは、3.3Vの電源、アナログ入力、Hsync信号とCOAST信号だけです。スリーステートCMOS出力は2.5~3.3Vで駆動できます。
AD9985のオンチップPLLは、Hsync入力からピクセル・クロックを生成します。ピクセル・クロックの出力周波数範囲は12~140MHzです。PLLクロックのジッタは、140MSPSで500ps p-p(typ)になります。PLLは、COAST信号が存在すると、Hsyncのない状態でこの出力周波数を維持します。サンプリング位相は調整できます。データ、Hsync、クロック出力位相の関係を保つことができます。AD9985は、複合同期アプリケーションとシンクオングリーン・アプリケーションのための完全同期処理も可能です。
クランプ信号は内部で生成しますが、CLAMP入力ピンから供給することもできます。このインターフェースは、2線式シリアル・インターフェースで完全にプログラム可能です。
AD9985は先端的なCMOSプロセスで製造されており、省スペースの80ピンLQFP表面実装プラスチック・パッケージを採用しています。-40~+85℃の温度範囲で仕様が規定されています。
アプリケーション
- RGBグラフィック処理
- LCDモニタとプロジェクタ
- プラズマ・ディスプレイ・パネル
- スキャン・コンバータ
- マイクロディスプレイ
- デジタル・テレビ
ドキュメント
データシート 1
アプリケーション・ノート 1
技術記事 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
AD9985BSTZ-110 | 80-Lead LQFP (14mm x 14mm) | ||
AD9985KSTZ-110 | 80-Lead LQFP (14mm x 14mm) |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
1 5, 2009 - 07_0077 Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages |
||
AD9985BSTZ-110 | 製造中止 | |
AD9985KSTZ-110 | 製造中止 | |
1 29, 2014 - 14_0014 ADI Corporate Obsolescence Notice-January 2014 (Standard Products) |
||
AD9985BSTZ-110 | 製造中止 | |
AD9985KSTZ-110 | 製造中止 |
これは最新改訂バージョンのデータシートです。
