AD9547

新規設計に推奨

ネットワーク・クロック・ジェネレータ/シンクロナイザー、デュアル／クワッド入力

データシート (Rev. H) 製品セレクション・テーブル

Viewing:

製品の詳細

ホルドオーバー・モードでStratum2の安定化をサポート
位相構築によるリファレンス・スイッチオーバーのサポート
ヒットレス・リファレンスのスイッチオーバーをサポート
自動／手動のホールドオーバーとリファレンス・スイッチオーバー
シングルの差動入力あるいは2つの独立したシングルエンド入力として、各ペアー構成を伴った2ペアーのリファレンス入力ピン
1 kHz～750MHzの入力リファレンス周波数

リファレンスの検証と周波数モニタリング（1ppm）
プログラマブル入力リファレンスのスイッチオーバ・プライオリティ
30ビットのプログマブル入力リファレンス・ディバイダ
シングルの差動LVDS/LVPECL出力あるいは2つのシングルエンドCMOS出力として、各ペアー構成を伴った2ペアーのリファレンス入力ピン
出力:最大周波数：450 MHz
詳細については、データシートを参照してください。

ドキュメント

データシート 1

AD9547: Dual/Quad Input Network Clock Generator/Synchronizer Data Sheet (Rev.H) 11/25/2024

ユーザ・ガイド 1

UG-639: Evaluating the AD9547 and AD9548 Digital PLL Clock Synthesizers 04/16/2014

これは最新改訂バージョンのデータシートです。

ソフトウェア・リソース

評価用ソフトウェア 2

AD9547/AD9548 Evaluation Board USB Flash Programmer Readme

readme-ad9547-ad9548-evaluation-board-usb-flash-programmer

ツールおよびシミュレーション

AD9547 IBIS Models 1

AD9547 (All Models/All Speed Grades)

評価用キット

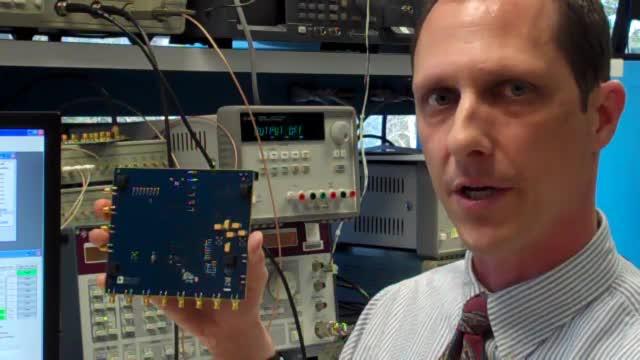

AD9547 Evaluation Board

今すぐ購入詳細を表示

機能と利点

Simple power connection using 6 V wall adapter and onboard switching and LDO voltage regulators
Regulators easily bypassed for power measurements
8 ac-coupled SMA connectors for output
SMA connectors for
2 differential or 4 single-ended reference input
System clock input
On-board provisions for OCXO, crystal oscillator, or crystal
USB connection to PC

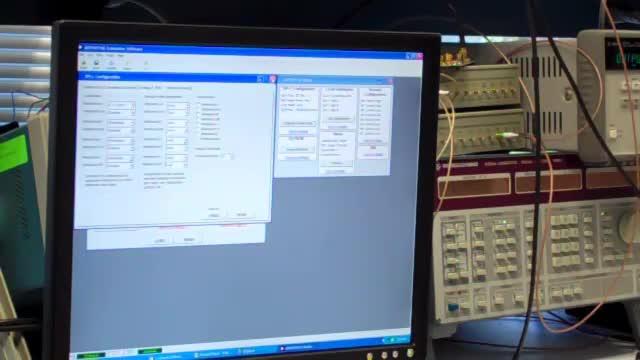

32-bit or 64-bit Windows-based evaluation software with simple graphical user interface
On-board PLL loop filter
Easy access to digital I/O and diagnostic signals via I/O header
Status LEDs for diagnostic sig

製品詳細

The AD9547 is a very low noise DDS-based digital PLL clock synthesizer with up to four reference inputs and up to four outputs. The AD9547 features reference clock validation, automatic holdover, and hitless reference clock switching. The AD9547 is capable of accepting reference input clocks as low as 1 kHz. The AD9547 Revision A evaluation board is a compact, easy-to use platform for evaluating all features of the AD9547.
