AD5676

製造中

D/Aコンバータ、16ビット、オクタル、SPIインターフェース、nanoDAC+

データシート (Rev. E)
製品セレクション・テーブル
製品モデル
8
1Ku当たりの価格
最低価格：$9.41
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 高性能
    • 高相対精度（INL）：±3LSB（max）＠16ビット
    • 総合未調整誤差（TUE）：FSRの0.14％（max）
    • オフセット誤差：±1.5mV（max）
    • ゲイン誤差：FSRの±0.06％（max）
  • 広い動作範囲
    • 温度範囲：－40℃～＋125℃
    • 電源電圧：2.7V～5.5V
  • 容易な実行
    • ユーザー選択可能なゲイン：1又は2（GAINピン/ゲイン・ビット）
    • ゼロ又は中間点にリセット（RSTSELピン）
    • 1.8Vロジック互換
  • 50MHzリードバック又はデイジーチェーン付きSPI
  • 20ピン、RoHS準拠のTSSOP/LFCSPパッケージ
AD5676
D/Aコンバータ、16ビット、オクタル、SPIインターフェース、nanoDAC+

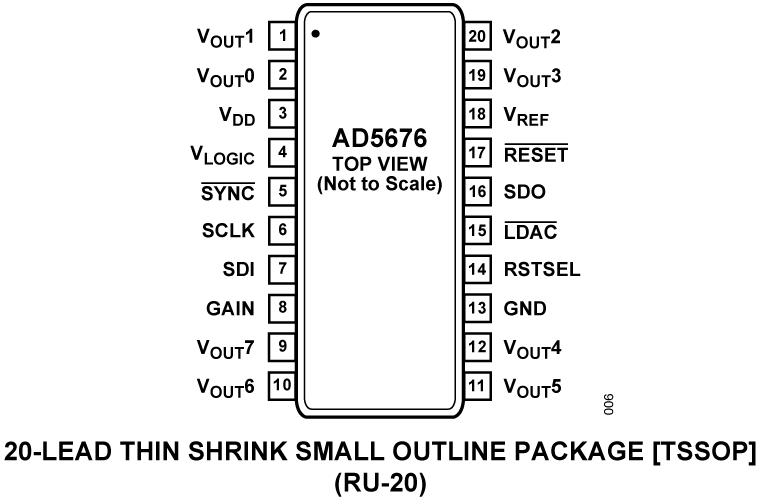

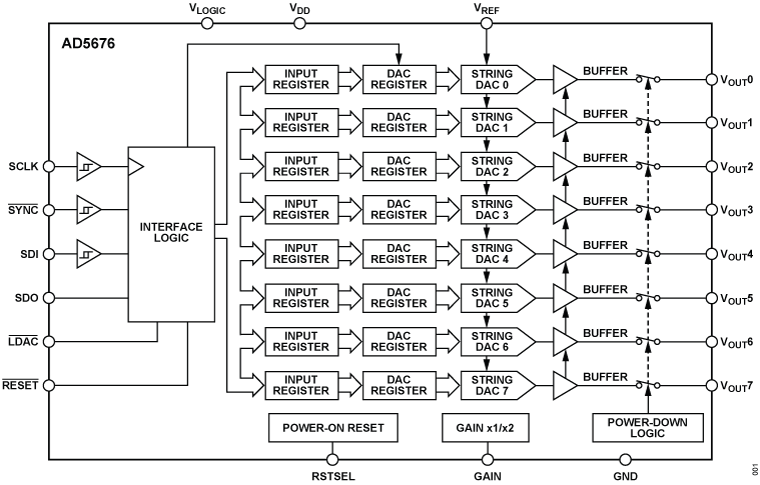

AD5676 Functional Block Diagram AD5676 Pin Configuration AD5676 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ソフトウェア・リソース

Learn how to get started with Mbed 1

Mbed is an open source, development environment for ARM microcontrollers.

Mbed サポート 3

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
シリーズ電圧リファレンス 3
ADR425
製造中 リファレンス電圧、超高精度低ノイズ5.00V XFET®
ADR431
製造中 電圧リファレンス、超低ノイズ、XFET®、電流シンク / ソース機能付き
ADR435
製造中 電圧リファレンス、超低ノイズ、XFET®、電流シンク / ソース能力有
正電圧のリニア電圧レギュレータ（LDO） 1
ADP7102
新規設計に推奨 リニア・レギュレータ（LDO）、20V、300mA、CMOS、低ノイズ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • AD5676R

Precision DAC Error Budget Tool

Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。

ツールを開く

AD5672R/AD5676/AD5676R IBIS Models 2

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
EVAL-AD5676R2ARDZ

Evaluating the AD5676R (SPI, TSSOP)

今すぐ購入 詳細を表示

機能と利点

  • Full featured evaluation board for the AD5676R (SPI, TSSOP)
  • Various link options
  • PC control in conjunction with the Analog Devices, Inc., EVALSDP-CK1Z (SDP-K1) controller board

製品詳細

The user guide details the operation of the EVAL-AD5675RARDZ (I2C) evaluation board and the EVAL-AD5676R2ARDZ (serial peripheral interface (SPI)) evaluation board for the AD5675R (TSSOP, I2C) and AD5676R (TSSOP, SPI), respectively, which are both octal channel, voltage output digital-to-analog converters (DACs).

The EVAL-AD5675RARDZ and the EVAL-AD5676R2ARDZ evaluation boards are designed to facilitate quick prototyping of the AD5675R or AD5676R circuits, thereby reducing design time. Both devices operate from a single 2.7 V to 5.5 V supply. Additionally, these devices both have an internal 2.5 V reference. A different reference voltage (VREF) can be applied via the EXT_REF SMB connector, if required. While sharing common features, the two DACs differ in their digital interface protocols. The AD5676R employs SPI, while the AD5675R employs I2C.

The EVAL-AD5675RARDZ and the EVAL-AD5676R2ARDZ evaluation boards interface to the USB port of a PC via a System Demonstration Platform (SDP) controller board (EVAL-SDP-CK1Z (SDP-K1)). The Analysis | Control | Evaluation (ACE) software is available for download from both the EVAL-AD5675RARDZ product page and the EVAL-AD5676R2ARDZ product page. This software can be used with the evaluation board to allow the user to program the AD5675R and AD5676R, respectively. A PMOD connection is also available to allow the connection of microcontrollers to either evaluation board. Note that when a microcontroller is used through the PMOD connection, the EVAL-SDP-CK1Z (SDP-K1) must be disconnected, and the user cannot use the ACE software.

The EVAL-AD5675RARDZ and the EVAL-AD5676R2ARDZ both require the EVAL-SDP-CK1Z (SDP-K1) controller board, which are available for purchase from Analog Devices. For full details on the AD5675R and the AD5676R, see the AD5675R and AD5676R data sheets, which must be consulted in conjunction with this user guide when using the EVALAD5675RARDZ or the EVAL-AD5676R2ARDZ evaluation boards.

eval board
schematic 5
EVAL-AD5676

AD5676 and AD5676R Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • Full featured evaluation board for the AD5676/AD5676R
  • Various link options
  • PC control in conjunction with the Analog Devices, Inc., EVAL-SDP-CB1Z system demonstration platform (SDP)

製品詳細

The EVAL-AD5676SDZ/EVAL-AD5676RSDZ evaluation boards help users to quickly prototype new AD5676/AD5676R circuits and reduce design time. The AD5676/AD5676R operate from a single 2.7 V to 5.5 V supply. The AD5676R has an internal 2.5 V reference giving a maximum output voltage of 2.5 V or 5 V. The AD5676 does not have an internal reference; therefore, an ADR431 is provided on-board as a 2.5 V reference source. A different reference voltage can be applied via the EXT_REF SMB connector, if required.


Full data on the AD5676/AD5676R are available in the respective product data sheets, available from Analog Devices, which should be consulted in conjunction with user guide (UG-814) when using the evaluation boards.


The evaluation boards interface to the USB port of a PC via the SDP board. The Analysis Control Evaluation (ACE) software is available for use with the evaluation board to allow the user to program the AD5676/AD5676R.


The evaluation boards are compatible with the EVAL-SDP-CB1Z Blackfin® SDP controller board (SDP-B), which is available for order on the Analog Devices website at www.analog.com.
EVAL-AD5676R2ARDZ
Evaluating the AD5676R (SPI, TSSOP)

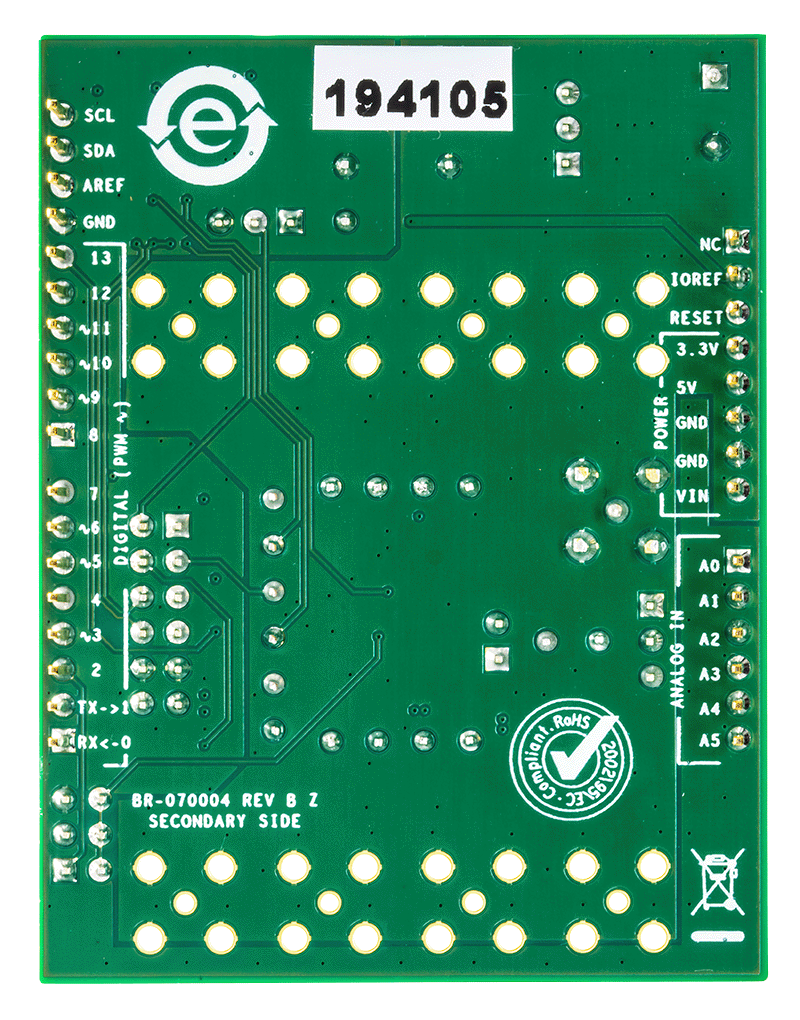

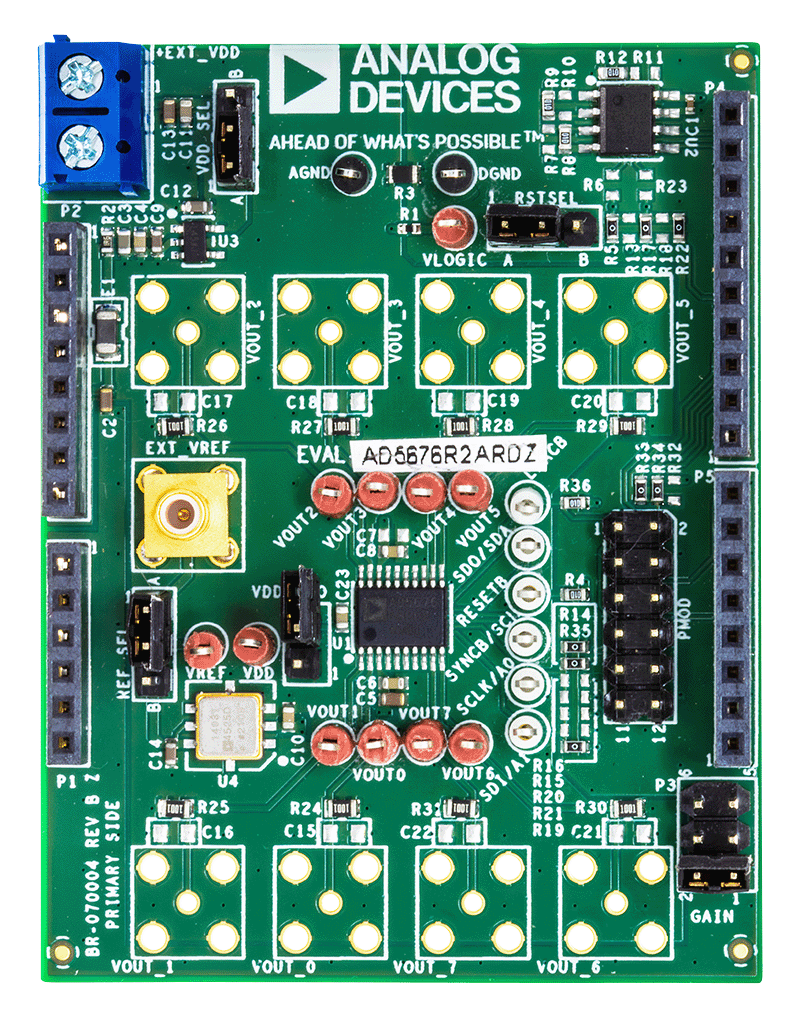

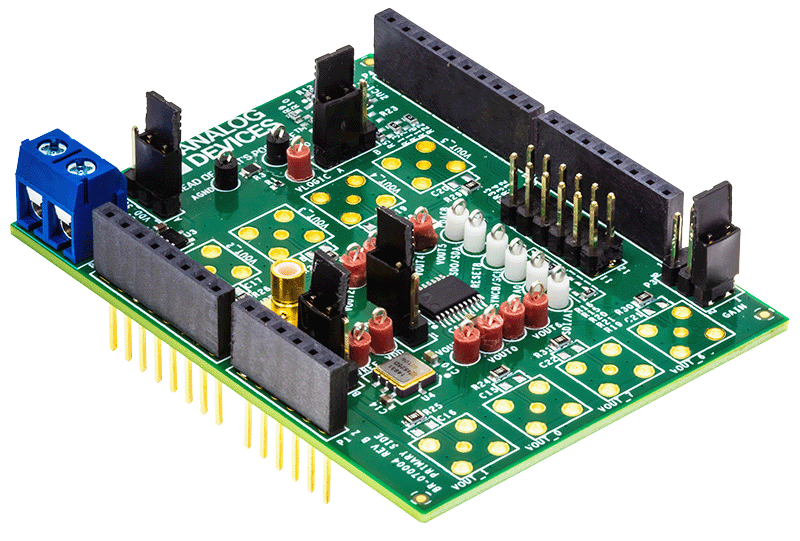

EVAL-AD5675RADRZ/EVAL-AD5676RADRZ Board Photo EVAL-AD5676R2ARDZ Board Photo Angle View EVAL-AD5676R2ARDZ Board Photo Top View EVAL-AD5676R2ARDZ Board Photo Bottom View
EVAL-AD5676
AD5676 and AD5676R Evaluation Board

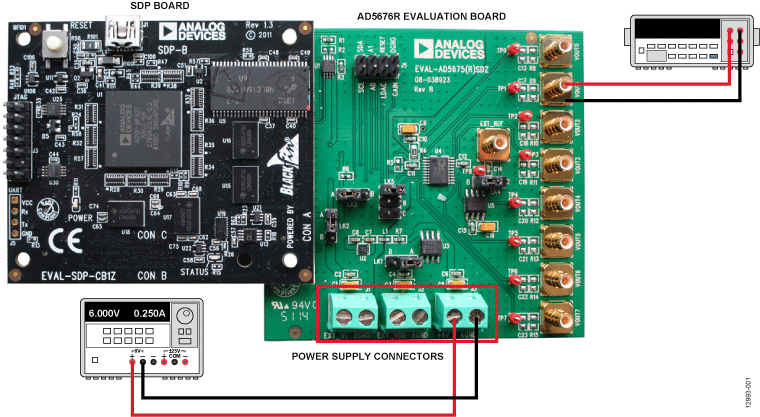

EVAL-AD5676SDZ_5676RSDZ Image
