AD5363
製造中8チャンネル14ビットシリアル入力電圧出力DAC
- 製品モデル
- 1
- 1Ku当たりの価格
- 最低価格：$23.91
製品の詳細
- 52ピンLQFPパッケージまたは56ピンLFCSPパッケージを採用した8チャンネルDAC
- 14ビットの単調性を保証
- 公称出力電圧範囲: −10 V～+10 V
- 複数の出力電圧振幅が使用可能
- SPI互換シリアル・インターフェース
- チャンネル・モニタリング・マルチプレクサ GPIO機能
- デジタル・リセット(RESET)
- ユーザー定義のSIGGNDxに対するクリア機能
AD5362/AD5363は、1個の52ピンLQFPパッケージまたは56ピンLFCSPパッケージに16/14ビットDACを8個内蔵しています。このデバイスは、リファレンス電圧の4倍の振幅を持つバッファ付き電圧出力を提供します。各DACのゲインとオフセットを、独立に調節して誤差を除去することができます。柔軟性を高めるため、デバイスを4個のDACからなる2つのグループに分割して、各グループの出力範囲をオフセットDACを使って独立に調整することができます。
AD5362/AD5363の動作は、VSS = −16.5 V～−4.5 VとVDD = +9 V～+16.5 Vの広い電源範囲で保証されています。出力アンプ・ヘッドルーム条件は、負荷電流1 mAで1.4 V 動作です。
AD5362/AD5363は、SPI®、QSPI™、MICROWIRE™、DSPの各インターフェース規格と互換性を持つ高速4線式シリアル・インターフェースを内蔵し、最大50 MHzのクロック速度で動作することができます。すべての出力は、LDAC入力をロー・レベルにすることにより、同時に更新することができます。各チャンネルには、プログラマブル・ゲインおよびオフセット調整レジスタがあります。
各DAC出力は、内部でSIGGNDx外部入力を基準とするゲインが決定され、バッファされています。また、DAC出力はCLRピンを使ってSIGGNDxに接続することもできます。
アプリケーション
ドキュメント
データシート 2
アプリケーション・ノート 4
製品ハイライト 2
よく聞かれる質問 1
製品選択ガイド 1
製品ハイライト 2
ソリューション・カタログ 1
デバイス・ドライバ 1
Analog Dialogue 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD5363BSTZ | 52-Lead LQFP (10mm x 10mm) |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
6 16, 2009 - 09_0027 Conversion to Laser Mark for the LQFP Packages (Single Grades) |
||
| AD5363BSTZ | 製造中 | |
これは最新改訂バージョンのデータシートです。
ソフトウェア・リソース
デバイス・ドライバ 1
評価用ソフトウェア 1
必要なソフトウェア／ドライバが見つかりませんか？
ツールおよびシミュレーション
Precision DAC Error Budget Tool
Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。
ツールを開く評価用キット

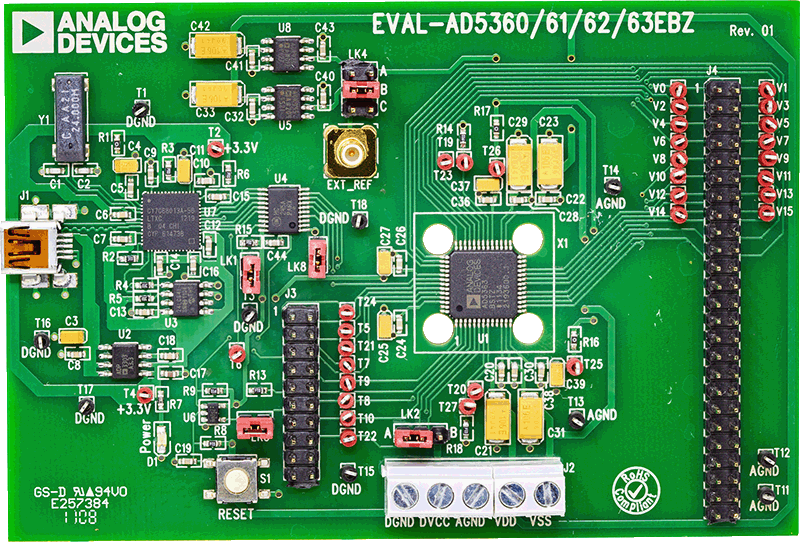

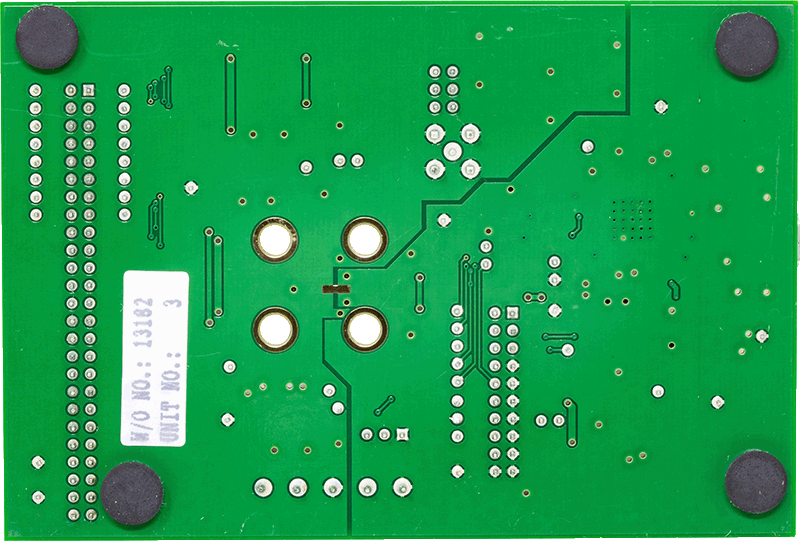

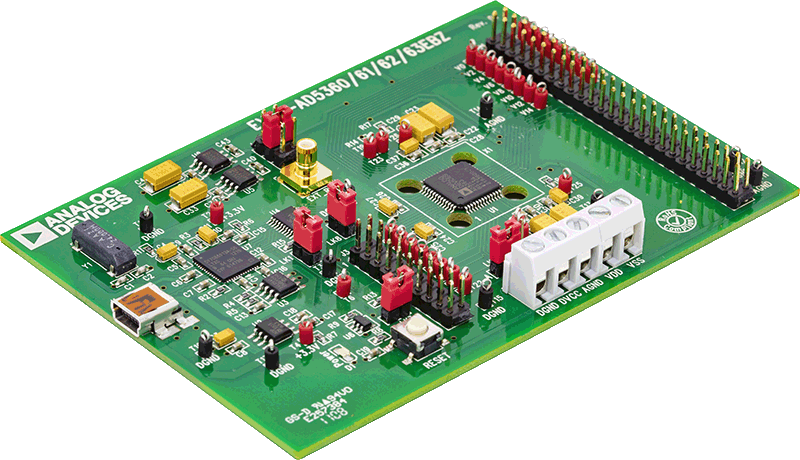

AD5363 Evaluation Board
