LTC6563

新規設計に推奨

出力多重化を備えた4チャンネル・トランスインピーダンス・アンプ

データシート (Rev. A)
製品セレクション・テーブル
製品モデル
7
1Ku当たりの価格
最低価格：$4.67
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • –3dB帯域幅：600MHz（入力容量：0.5pF）
  • 100Ωの差動負荷で最大2VP-Pの振幅を持つ差動出力
  • 出力マルチプレクス可能な高速ADCドライバ内蔵
  • 選択可能なトランスインピーダンス・ゲイン：22.2/16.7/11.1/5.55kΩ
  • 100MHz/600MHz（0.5pF）での入力電流ノイズ密度：1.8pA/3.7pA√Hz
  • 600MHz（0.5pF）を超える積分入力換算電流ノイズ：65nARMS
  • 広い線形入力電流範囲：0μA～90μA
  • 大きな過渡負荷電流：> 1Aピーク
  • 高速過負荷回復：2.5ns
  • 高速チャンネル・スイッチング10ns
  • 消費電力：3.3Vで194mW～325mW、出力モードに応じて変化（シャットダウン時：13mW）
  • 出力マルチプレクスにより、複数のLTC6563で8、12、16…32チャンネルのソリューションを構築可能
  • 3mm × 5mm、24ピン、側面濡れ性QFNパッケージ
  • AEC-Q100 Grade 1認定
LTC6563
出力多重化を備えた4チャンネル・トランスインピーダンス・アンプ

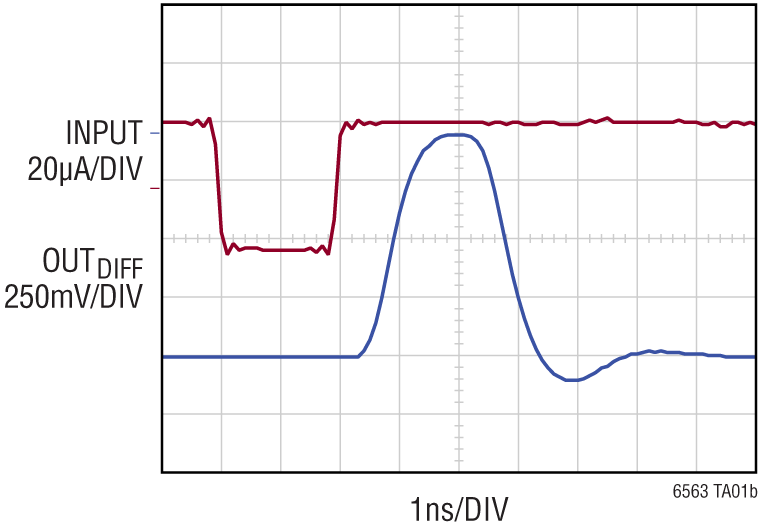

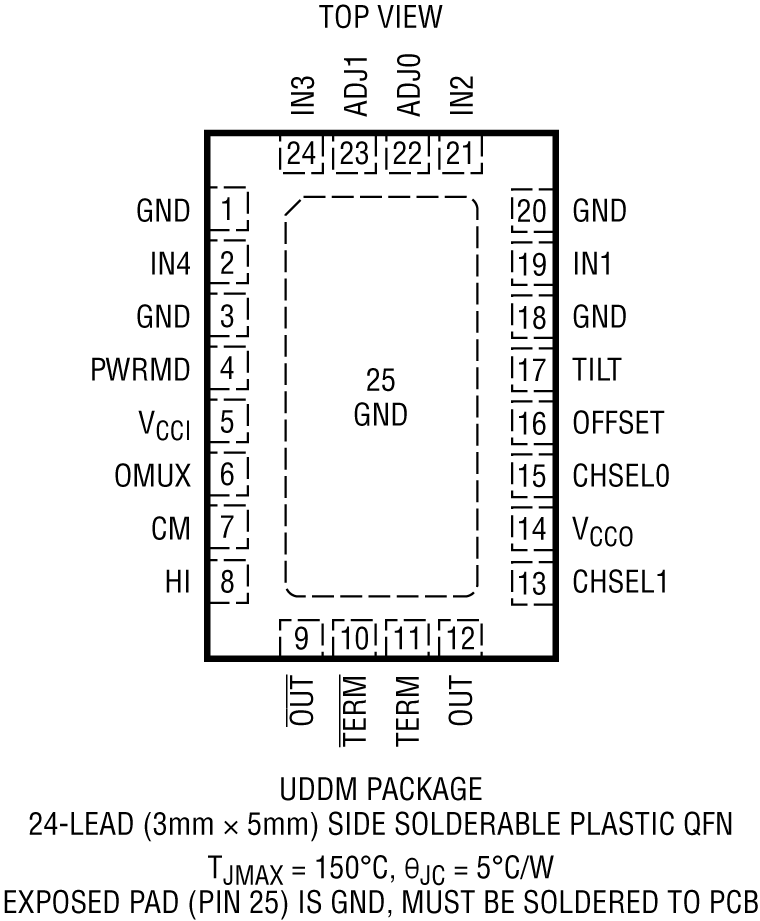

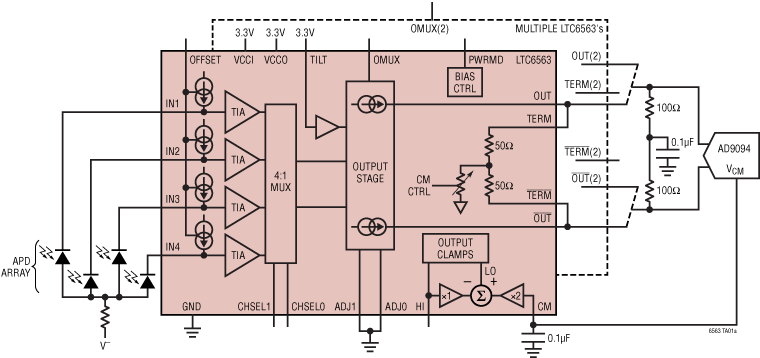

LTC6563 LTC6563 Application Circuit LTC6563 Pin Configuration LTC6563 Performance Graph LTC6563DICE Functional Block Diagram LTC6563DICE Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 3

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
標準の高速A/Dコンバータ 1
AD9094
新規設計に推奨 8ビット、1GSPS、JESD204B、クワッドA/Dコンバータ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • LTC6563
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
EVAL-LTC6563

LTC6563 | 出力多重化を備えた4チャンネル差動出力トランスインピーダンスアンプ

今すぐ購入 詳細を表示

製品詳細

デモ回路EVAL-LTC6563-TQFNは出力マルチプレクス可能な4チャンネル・トランスインピーダンス・アンプ（TIA）のLTC6563を使用しています。このデモ・キット、EVAL-LTC6563TQFN-EZKITは、SDP-K1コントローラーボードと共に出荷され、TIA機能の光テストを可能にする4つのシングルAPDが組み込まれています。ボードのわずかな変更で、入力電流パルスとして外部ラボ・パルス・ジェネレータを使用した電気的テストも可能です。

LTC6563は20kΩのトランスインピーダンス・ゲインおよび90μAの線形入力電流範囲が特徴で、アバランシェ・フォトダイオード（APD）を使用する探知装置レシーバーに最適です。LTC6563は3.3Vの単一電源で動作し、4チャネルで消費するのはわずか194mW（出力モードによる）です。LTC6563の出力マルチプレクスを利用して、複数のLTC6563デバイスを1つの出力に組み合わせることができます。LTC6563は高速過負荷回復特性を持っているため、探知装置レシーバーに最適です。LTC6563の差動出力は100Ω負荷時に最大振幅2VP-Pであるため、高速ADCを直接駆動するのに理想的です。

LTC6563は、温度管理と低インダクタンス対策として、露出パッド付きのコンパクトな24ピン、3mm × 5mmのリードレスQFNパッケージを採用しています。

EVALは、電流から電圧への変換と増幅に4個の400～1100nmのAPDセンサーを使用してLTC6563に給電します。APDはTIAにDC結合されており、高速出力のマルチプレクスおよびチャンネル切換えを容易にします。あるいは、ボードを少し変更するだけで、ボードに設けられたSMAコネクタに接続したラボ・ジェネレータとボード上の電圧-電流抵抗を使用してLTC6563を電気的に励起することができます。EVAL-LTC6563-TQFNは、50Ωのシステムでの時間領域測定を実証することを目的としています。
EVAL-LTC6563
LTC6563 | 出力多重化を備えた4チャンネル差動出力トランスインピーダンスアンプ

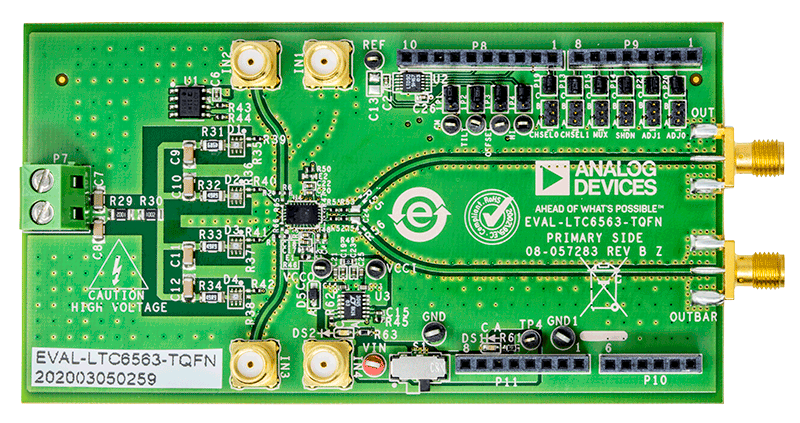

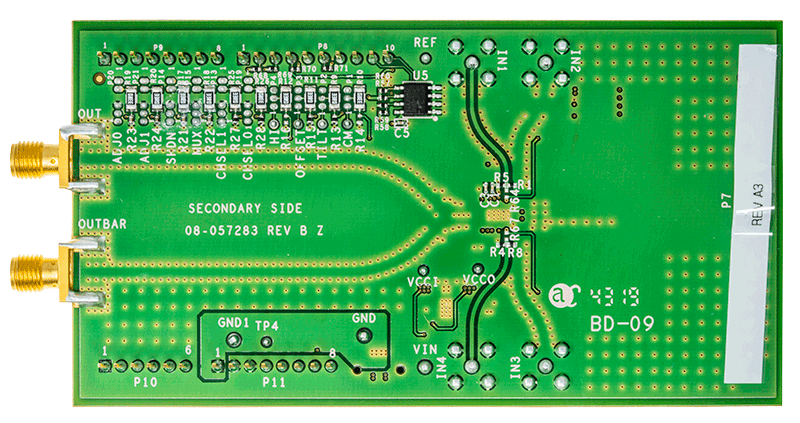

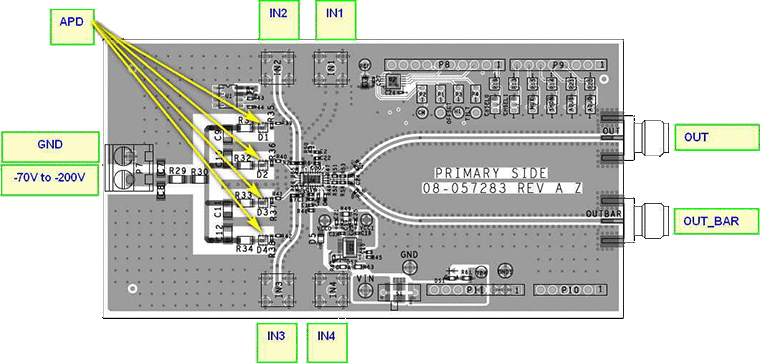

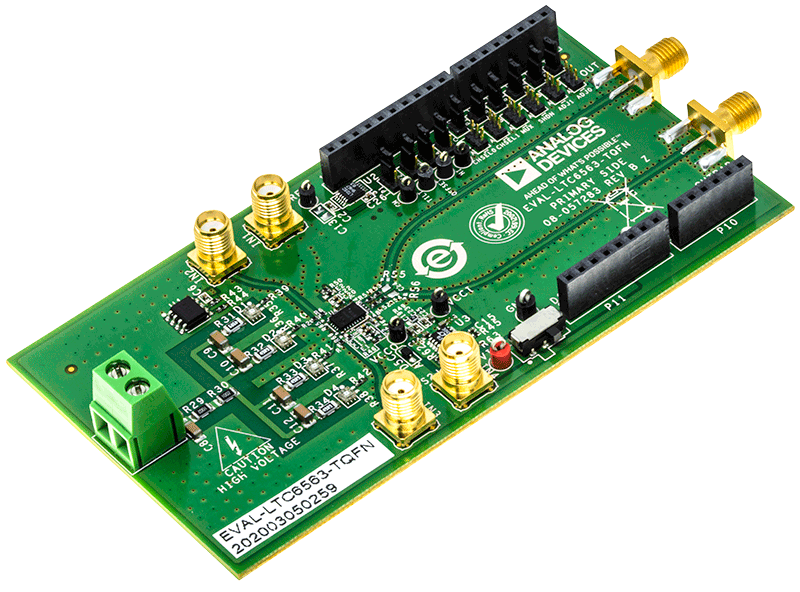

EVAL-LTC6563-TQFN Evaluation Board EVAL-LTC6563-TQFN Evaluation Board - Top View EVAL-LTC6563-TQFN Evaluation Board - Bottom View Connection Diagram (IN1 to IN4 Optional for Electrical Testing Only)
