ADRF5024

新規設計に推奨

シリコン SPDT スイッチ 反射, 100 MHz ~ 44 GHz

データシート (Rev. D)
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$75.09
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 超広帯域周波数範囲:100MHz ～ 44GHz
  • 反射設計
  • インピーダンス整合性を備えた低挿入損失
    • 1.0dB（代表値）〜 18GHz
    • 1.4dB（代表値）〜 40GHz
    • 1.7dB（代表値）〜 44GHz
  • インピーダンス整合性のない低挿入損失
    • 0.9dB（代表値）〜18GHz
    • 1.7dB（代表値）〜40GHz
    • 2.1dB（代表値）〜44GHz
  • 高入力直線性
    • P1dB：27.5dBm（代表値）
    • IP3：50dBm（代表値）
  • 大RF入力電力処理
    • スルー・パス：27dBm
    • ホット・スイッチング：27dBm
  • 低周波数スプリアスなし
  • RFセトリング・タイム（50% VCTRL～ 0.1dBの最終 RF 出力）：17ns
  • 12端子、2.25mm × 2.25mm LGAパッケージ
  • ADRF5025低周波カットオフ・バージョンとのピン互換性

ADRF5024-EPは、防衛および航空宇宙アプリケーションに対応します（AQEC規格に準拠）

  • ADRF5024-EPデータシート （pdf）をダウンロード可能
  • ミリタリ温度範囲（−55°C～+105°C）
  • 品質管理された製造ベースライン
  • アセンブリ／テストは同一工場
  • 製造工場を1箇所に限定
  • 製品変更通知
  • 要求に応じて入手可能な品質評価データ


ADRF5024
シリコン SPDT スイッチ 反射, 100 MHz ~ 44 GHz
ADRF5024 Functional Block Diagram ADRF5024 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 3

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
ADRF5025
新規設計に推奨 シリコン SPDT スイッチ, 反射, 9 kHz ~ 44 GHz
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

Sパラメータ 1

ADIsimRF

ADIsimRFは使いやすいRFシグナル・チェーン計算ツールです。最大50段までのシグナル・チェーンについて、カスケード・ゲイン、ノイズ、歪み、消費電力を計算し、プロット、エクスポートが可能です。ADIsimRFには、アナログ・デバイセズのRFおよびミックスド・シグナル部品のデバイス・モデルの広範なデータ・ベースも含まれています。

ツールを開く

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADRF5024

ADRF5024 評価用ボード

今すぐ購入 詳細を表示

製品詳細

ADRF5024-EVALZ は、4 層、62ミル厚のRO4003 PCB材料を使用したフル実装、 コネクタ付きの評価用ボードです。

通常の動作をさせるには、+3.3V と -3.3Vの 2つの電源をそれぞれVDDテスト・ポイント と VSSテスト・ポイントに 供給し、それらのグランド電圧をGNDテスト・ポイントに接続する必要があります。

RFC-RF1 とRFC-RF2間のスイッチ状態を選ぶためには、制御用入力電圧（0V 又は +3.3V）をCTRLテスト・ポイントに印加する必要があります。

RF 入力信号は、RFC と記載されているエンド起動 2.4 mm RF コネクタに印加できます、そしてRF 出力信号は、RF1 と RF2 と記載されている エンド起動 2.4 mm RF コネクタで測定できます。
EVAL-ADRF5024
ADRF5024 評価用ボード

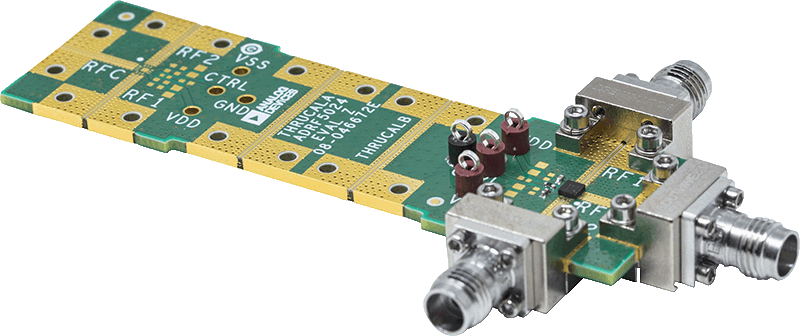

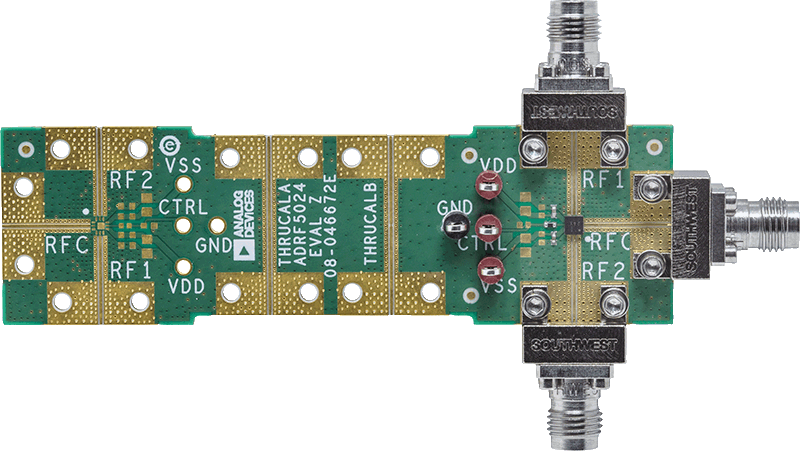

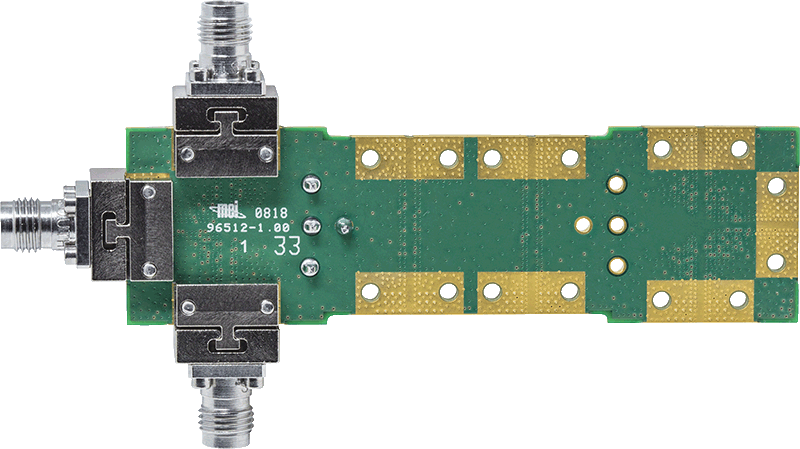

ADRF5024-EVALZANGLE-web ADRF5024-EVALZBOTTOM-web ADRF5024-EVALZTOP-web
