ADIN6310

新規設計に推奨

Industrial Ethernet Time Sensitive Networking Switch

6ポート産業用イーサネット・タイム・センシティブ・ネットワーキング・スイッチ

データシート (Rev. A)
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$17.03
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • イーサネットMACインターフェース：ポートあたり10Mb、100Mb、または1Gb
    • 6ポート：4 x RMII/RGMII/SGMII、2 x RMII/RGMII
    • SGMII、1000BASE-SX/1000BASE-LX/1000BASE-KX、および100BASE-FX
  • 低遅延レイヤー2イーサネット・スイッチ
    • ポート間の確定的遅延
    • カット・スルーまたはストア・アンド・フォワード動作
    • IEEE/IEC 60802に準拠したトラフィック・タイプとブリッジ遅延
    • IEEE 802.1Q-2018準拠の標準ブリッジ（調整済み）
    • 各ポートは非ブロッキングで独立している
    • 各送信ポートで32kBのフレーム・バッファ
    • 4096個のVLAN
  • 時刻同期
    • IEEE 802.1AS-2020
    • IEEE 1588-2019デフォルト・プロファイル
    • IEEE C37.238-2017エネルギー・プロファイル
    • 8nsのタイムスタンプ解像度
    • フレームの受信時または送信時にタイムスタンプを適用
  • IEEE 802.1Qタイム・センシティブ・ネットワーキング・ブリッジング
    • Qbv：スケジュールされたトラフィックの強化
    • Qci：ストリームごとのフィルタリングとポリシング
    • Qbu：フレーム・プリエンプション
    • Qch：周期的なキューイングと転送
    • Qav：転送とキューイングの改善
    • Qcc：ストリーム予約プロトコルの改善
    • ストリーム数
      • 16000 TSNレイヤー2ストリーム
      • 256の拡張ルックアップ・ストリーム（IPV4、IPV6、PCPなど）
  • SendListコントロール
  • 高可用性と冗長性
    • IEEE 802.1CB：フレームの複製と除去により信頼性を向上
    • IEC62439-3:2016-03：HSR/PRP準拠のプロトコルでシームレスなフェイルオーバーを実現
    • IEC62439-3-2021-12：メディア冗長プロトコル
  • PROFINET IRT、EtherNet/IPビーコン・ベースDLR、POWERLINK（100Mbps）に対応する、2ポート上のカスタム・レイヤ2
  • ホストの負荷を軽減し、TSNとスイッチ機能を管理するパケット・アシスト・エンジン
  • TSNおよび産業用イーサネット・プロトコルのポータブルCドライバ
  • NETCONFのサポート（ドライバからSysrepoへの変換レイヤ）
  • ハードウェアの信頼の基点に基づくセキュリティ機能
    • セキュア・ブート、アンチロールバックを使用した安全な更新
    • ハードウェアベースの暗号化
    • セキュア・ホスト・ペアリング・プロトコル
    • 暗号による真正性チェック
  • 外部ホスト・プロセッサへのインターフェース
    • RMII、RGMII、またはSGMII
    • SPI、デュアルSPI、またはクアッドSPI
  • 電源
    • 3つの外部電源：1.1V、3.3V、VDDIO_x（1.8V、2.5V、または3.3V）
    • チップの総電力は、1Gbps、VDDIO_B = 1.8Vの使用率100%時にポートあたり60mW
  • パッケージと温度範囲
    • 256ボールCSP_BGA、14mm × 14mm、0.8mmピッチ
    • 周辺温度-40°C～+85°Cおよび-40°C～105°Cの運用に合わせて完全に仕様規定
ADIN6310
Industrial Ethernet Time Sensitive Networking Switch
ADIN6310 Chip ADIN6310 Functional Block Diagram ADIN6310 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 3

よく聞かれる質問 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ソフトウェア・リソース

評価用ソフトウェア 2

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
µModule 降圧レギュレータ 2
LTM4668A
新規設計に推奨 クワッドDC/DC µModuleレギュレータ、設定可能1.2A出力アレイ付き
LTM4668
新規設計に推奨 クワッドDC/DC µModuleレギュレータ、設定可能1.2A出力アレイ付き
パワー・スイッチ内蔵型降圧レギュレータ 2
MAX20075
製造中 36V、600mA/1.2Aミニバックコンバータ
MAX20029
製造中 車載クワッド/トリプル低電圧ステップダウンDC-DCコンバータ
プッシュボタン・コントローラ 1
MAX6818
製造中 ±15kV ESD保護、シングル/デュアル/オクタル(8回路)、CMOSスイッチデバウンサ
産業用イーサネット物理層デバイス 3
ADIN1100
新規設計に推奨 堅牢な産業用、低消費電力10BASE-T1LイーサネットPHY
ADIN1200
新規設計に推奨 堅牢な産業用、低消費電力10Mbpsおよび100MbpsイーサネットPHY
ADIN1300
新規設計に推奨 10Mbps/100Mbps/1Gbpsの堅牢な産業用低遅延、低消費電力イーサネットPHY
正電圧のリニア電圧レギュレータ（LDO） 1
ADP7102
新規設計に推奨 リニア・レギュレータ（LDO）、20V、300mA、CMOS、低ノイズ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

BSDLモデル・ファイル 1

IBISモデル 2

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADIN6310T1LEBZ

ADIN6310 Field Switch Reference Design User Guide

今すぐ購入 詳細を表示

機能と利点

  • 6 port Ethernet switch ADIN6310
    • 2Gb trunk ports; SGMII by SMA or ADIN1300 by RGMII
    • 4 spur 10BASE-T1L ports, ADIN1100 by RGMII
  • IEEE 802.3cg-compliant SPoE PSE controller, LTC4296-1
    • Power Class 12
    • Power classification by SCCP (not enabled)
  • Arm® Cortex®-M4 microcontroller, MAX32690
    • External flash and RAM
  • Zephyr open source software project
  • Unmanaged mode with basic switch and PSE power
    • VLAN IDs 1-10 enabled on all ports
    • Power coupled to 10BASE-T1L cable for all spur ports
    • DIP switch options to enable other features (Time Sync, LLDP, IGMP Snooping)
  • Managed mode using switch evaluation package TSN/Redundancy evaluations
  • Time sensitive networking (TSN) capable
    • Scheduled traffic (IEEE 802.1Qbv)
    • Frame preemption (IEEE 802.1Qbu)
    • Per stream filtering and policing (IEEE 802.1Qci)
    • Frame replication and elimination for reliability (IEEE 802.1CB)
  • IEEE 802.1AS 2020 time synchronization
  • Redundancy capabilities
    • High availability seamless redundancy (HSR)
    • Parallel redundancy protocol (PRP)
    • Media redundancy protocol (MRP)
  • Host interface hardware strapping with jumpers, choice of
    • Single/Dual/Quad SPI interface
    • 10Mbps/100Mbps/1000Mbps Ethernet port (Port 2/Port 3)
    • SGMII/100BASE-FX/1000BASE-KX
    • Header for direct SPI access (Single/Dual/Quad)
  • Scale port count by cascading by RJ45 or SGMII/1000BASE-KX/ 100BASE-FX
  • PHY strapping by surface-mount configuration resistors
    • Default state is software power down for spur Ports
  • Switch firmware manages PHY operation over MDIO
  • Operates from a single, external 9V to 30V supply
  • LED indicators on GPIO, TIMER pins

製品詳細

This user guide describes the ADIN6310 Field switch evaluation board with support for four 10BASE-T1L spur ports and two standard Gigabit capable Ethernet trunk ports. The hardware includes single-pair power over Ethernet (SPoE) LTC4296-1 circuit with optional serial communication classification protocol (SCCP) support. The default operation of the hardware is an unmanaged mode where the MAX32690 Arm Cortex-M4 microcontroller configures the switch into a basic switching mode and the PSE configured for Class 12 operation. Enhance the unmanaged switch operation by the DIP switch (S4), which provides ability to enable features such as time synchronization, LLDP, or IGMP snooping by default. Disable the PSE by using the DIP switch, default is enabled.

For more extensive switch evaluation, refer to the TSN switch evaluation package available from the ADIN6310 product page. This evaluation package provides ability to exercise the TSN functionality in addition to Redundancy features.

eval board
schematic 4
schematic 5
schematic 6
EVAL-ADIN6310

ADIN6310ハードウェアおよびTSNスイッチの評価用ユーザ・ガイド

今すぐ購入 詳細を表示

機能と利点

  • RGMIIまたはSGMIIインターフェースを備えた6ポートTSNスイッチ
    • 10Mbps/100Mbps/1000Mbps ADIN1300 PHYへの6つのRGMIIポート
    • 磁気回路が内蔵されたRJ45
    • 内蔵SFPケージに接続された4つのSGMIIポート
  • ジャンパを使用したホスト・インターフェース・ハードウェアのストラッピング、選択可能
    • S/D/Q SPIインターフェース
    • RJ45を介したイーサネット・ポート（ポート0）
  • FMC（LPC）コネクタ
    • S/D/Q SPIインターフェースまたはポート0を介してホスト・ポートにアクセス
  • 表面実装構成抵抗を介したPHYストラッピング
    • デフォルト状態はポート1からポート5にソフトウェアをパワーダウン
    • スイッチ・ファームウェアはMDIO経由でPHY動作を管理
  • 外部単電源9V～17Vで動作
  • GPIOピン上のLEDインジケータ
  • IEEE 802.1AS時刻同期
  • スケジュールされたトラフィック（802.1Qbv）
  • フレーム・プリエンプション（IEEE 802.1Qbu）
  • 信頼性を高めるためのフレーム複製および除去（IEEE 802.1CB）
  • ストリームごとのフィルタリングとポリシング (IEEE 802.1Qci)
    • HSR - 高可用性シームレス冗長性
    • PRP - 並列冗長プロトコル
    • MRP - メディア冗長プロトコル
  • VLANテーブル制御（再マッピング、再優先順位付け）
  • IGMPスヌーピング
  • GPIO／タイマー制御

製品詳細

EVAL-ADIN6310EBZは、ADIN6310（タイム・センシティブ・ネットワーキング（TSN）機能を備えた産業用イーサネット・スイッチ）を効率的に評価できる柔軟なプラットフォームです。このユーザ・ガイドでは、ハードウェア・キットとソフトウェア評価用パッケージ（TSNスイッチ評価用アプリケーション）を取り上げ、このキットを使用して1つ以上のスイッチにインターフェース接続し、産業用ネットワークの要件を満たすように本スイッチ、TSN、または冗長機能を構成する方法をについて説明します。

TSNスイッチ評価用アプリケーションを使用して、本スイッチとその機能の初期評価を行うことで、ドライバ・ライブラリに移行する前に本スイッチの機能に慣れることができます。PCのイーサネット・ポートと評価用ボードのポート0を接続し、評価用アプリケーションを実行するだけです。TSNスイッチ評価用アプリケーションは最大10個のADIN6310デバイスからなるチェーンを識別し、構成することができます。このアプリケーションは検出したスイッチ・デバイスごとに、PCベースのWebサーバーとNETCONFサーバーを起動します。ユーザはWebサーバーを操作して本スイッチの機能を設定したり、NETCONFクライアントからYANG設定をロードしたりできます。このユーザ・アプリケーションの構成が完了すると、TSNネットワーク経由で他のデバイスと通信できるようになります。

図1に評価用ボードの概要を示します。ADIN6310の詳細な仕様は、アナログ・デバイセズから入手できるADIN6310のデータシートに記載されています。EVAL-ADIN6310EBZ評価用ボードを使用する際は、このユーザ・ガイドとハードウェア・リファレンス・マニュアルに加えて、ADIN6310のデータシートを参照してください。
EVAL-ADIN6310T1LEBZ
ADIN6310 Field Switch Reference Design User Guide
EVAL-ADIN6310T1LEBZ Evaluation Board Photo Angle View EVAL-ADIN6310T1LEBZ Evaluation Board Photo Top View EVAL-ADIN6310T1LEBZ Evaluation Board Photo Bottom View

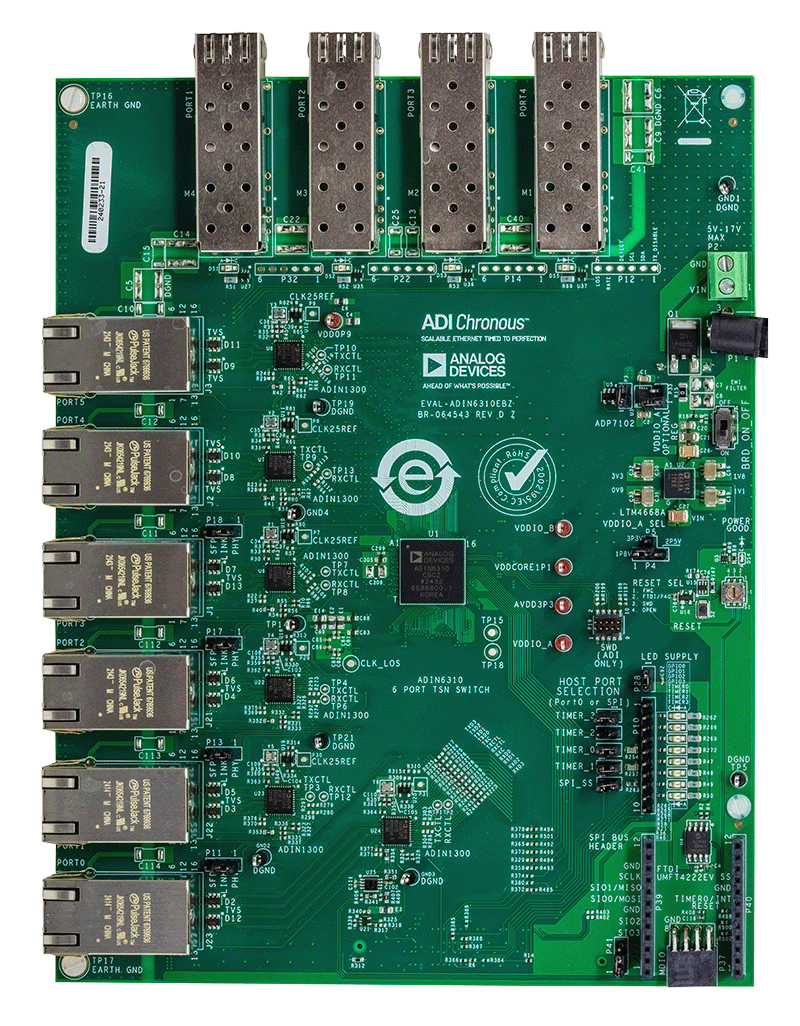

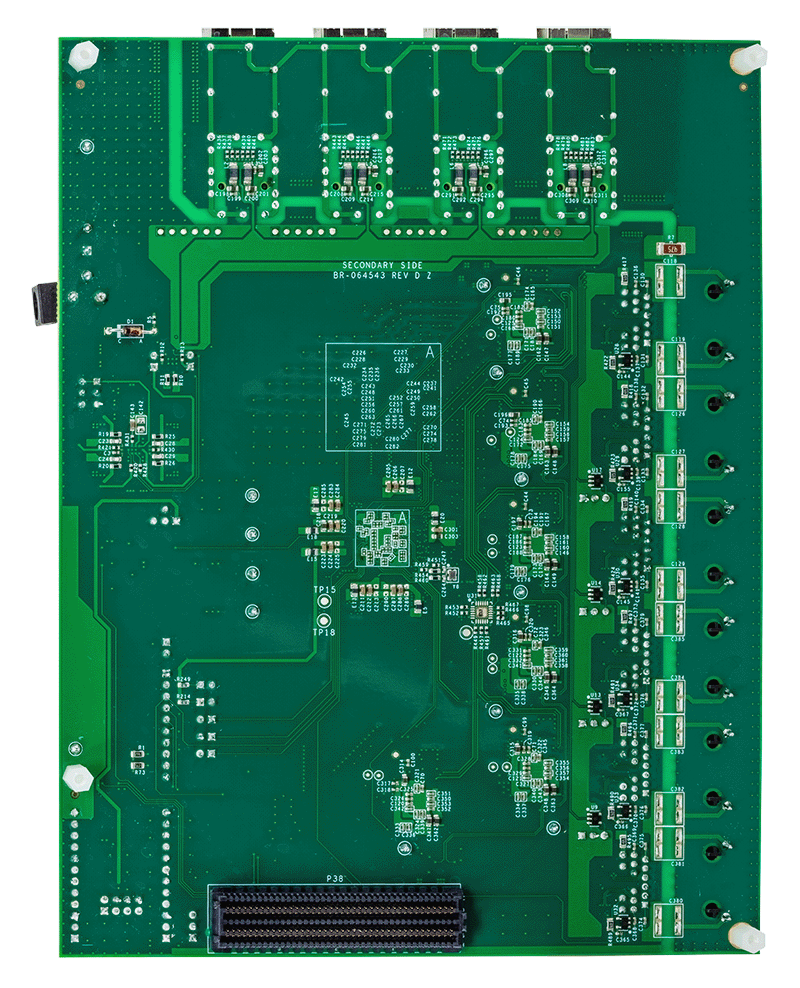

EVAL-ADIN6310
ADIN6310ハードウェアおよびTSNスイッチの評価用ユーザ・ガイド
EVAL-ADIN6310T1LEBZ Board Photo Angle View EVAL-ADIN6310T1LEBZ Board Photo Top View EVAL-ADIN6310T1LEBZ Board Photo Bottom View
