ADA4255

新規設計に推奨

ゼロ・ドリフト、高電圧、プログラマブル・ゲイン計装アンプ、チャージ・ポンプ

データシート (Rev. 0) 製品セレクション・テーブル
製品モデル
3
1Ku当たりの価格
最低価格：$5.05
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 内蔵バイポーラ・チャージ・ポンプ
    • 絶縁条件の簡素化
    • 低電圧電源の広い入力範囲
  • ADC保護用の専用出力アンプ電力
  • 低消費電力：83mW（DVDD = 3V、VDDCP = 5V）
  • 36高精度ゲイン：1/16V/V～176V/V
  • 堅牢な±60V保護2:1入力マルチプレクサ
  • 低入力バイアス電流：±1.5nA（最大）@ TA = 25°C
  • 内蔵入力EMIフィルタリング
  • 7個の特殊機能付きGPIOxポート
  • 連続チップ選択モード
  • 優れたDC精度
    • 低入力オフセット電圧：±14µV（最大値）
    • 低入力オフセット電圧ドリフト：±0.08µV/°C（最大）
    • 内部メモリを介したゲイン・キャリブレーション
    • 低ゲイン・ドリフト：±1ppm/°C（最大）
    • 高CMRR：111dB（最小）、G = 1V/V
  • 励起電流源
  • チェックサム（CRC）サポート付きSPIポート
  • 内部／外部故障検出
  • 小型の28ピン、5mm × 5mm LFCSP
  • 規定温度範囲：−40°C～+105°C
ADA4255
ゼロ・ドリフト、高電圧、プログラマブル・ゲイン計装アンプ、チャージ・ポンプ
ADA4255 Functional Block Diagram ADA4255 Pin Configuration ADA4255 Chip
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
isoPower 4
ADUM6420A
新規設計に推奨 DC/DCコンバータ内蔵4チャンネル・アイソレータ（4:0の方向性）
ADUM6421A
新規設計に推奨 DC/DCコンバータ内蔵4チャンネル・アイソレータ（3:1の方向性）
ADUM6422A
新規設計に推奨 DC/DCコンバータ内蔵4チャンネル・アイソレータ（2:2の方向性）
ADUM5010
製造中 絶縁型DC/DCコンバータ、2.5kV rms
シリーズ電圧リファレンス 3
ADR4550
製造中 5.0V電圧リファレンス、超低ノイズ、高精度
ADR3450
製造中 電圧リファレンス、5.0V出力、高精度、マイクロパワー
LT6656
製造中 1µA 高精度シリーズ電圧リファレンス
シングル・チャンネルA/Dコンバータ 1
AD4007
新規設計に推奨 Easy Drive採用の18ビット、2MSPS/1MSPS/500kSPS、差動SAR ADC
スタンダード・デジタル･アイソレータ 8
ADuM6423A
新規設計に推奨 DC/DCコンバータ内蔵4チャンネル・アイソレータ（1:3の方向性）
ADUM6424A
新規設計に推奨 DC/DCコンバータ内蔵4チャンネル・アイソレータ（0:4の方向性）
ADUM140D
新規設計に推奨

堅牢な、クワッド・チャンネル・アイソレータ、入力ディスエーブル内蔵、逆方向チャンネルなし
ADUM140E
新規設計に推奨

堅牢な、クワッド・チャンネル・アイソレータ、出力イネーブル内蔵、逆方向チャンネルなし
ADUM141D
新規設計に推奨

堅牢な、クワッド・チャンネル・アイソレータ、入力ディスエーブルおよび1つの逆方向チャンネル内蔵
ADUM141E
新規設計に推奨

堅牢な、クワッド・チャンネル・アイソレータ、出力イネーブルおよび1つの逆方向チャンネル内蔵
ADUM142D
新規設計に推奨

堅牢な、クワッド・チャンネル・アイソレータ、入力ディスエーブルおよび2つの逆方向チャンネル内蔵
ADUM142E
新規設計に推奨

堅牢な、クワッド・チャンネル・アイソレータ、出力イネーブルおよび2つの逆方向チャンネル内蔵
マルチプレクスA/Dコンバータ 2
AD7175-2
新規設計に推奨 A/Dコンバータ、24ビット、250kSPS、20µsセトリング、Σ-Δ型、真のレールtoレール・バッファ付き
AD7124-4
新規設計に推奨

A/Dコンバータ、24ビット、4チャンネル、低ノイズ、低電力、Σ-Δ型、PGA / リファレンス内蔵
完全差動アンプ 2
ADA4945-1
新規設計に推奨 高速で ±0.1 µV/°Cのオフセット・ドリフトの完全差動ADC用ドライバ
LTC6363
最終販売 差動アンプ／ADCドライバ・ファミリ、高精度、低消費電力
同時サンプリングA/Dコンバータ 1
AD7768
新規設計に推奨 A/Dコンバータ、24ビット、8チャンネル、110.8 kHz BW、同時サンプリング、パワー・スケーリング
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • ADA4255

計装アンプ用ダイヤモンド・プロット・ツール

ダイヤモンド・プロット・ツールは、アナログ・デバイセズの計装アンプのための出力電圧範囲と入力同相電圧に関するグラフ（ダイヤモンド・プロットとも呼ばれる）を生成するウェブ・アプリケーションです。グラフは設定によって異なります。このツールでは、電源電圧、ゲイン、入力信号範囲などのユーザー入力に基づいて飽和を検出し、その入力信号が計測範囲内となり、設定が有効となる計装アンプを選択して推奨します。飽和を防ぎ、設計に最適な計装アンプを探し出し、開発時間を短縮することができます。

ツールを開く

IBISモデル 1

SPICEモデル 1

シグナル・チェーン・デザイナー – BETA版

シグナル・チェーン・デザイナーは、複雑な高精度シグナル・チェーンの構築、シミュレーションを行うために設計されたウェブベースのツールです。PCBを作成する前に、伝達関数、ノイズ、消費電力、入力範囲、DCエラーなど、回路の性能を確認できます。さまざまな部品やアーキテクチャを素早く試すことができます。シグナル・チェーンはLTspiceにエクスポートして更に解析を行うことができます。

ツールを開く
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADA4255

Evaluating the ADA4255 Zero Drift, High Voltage, Programmable Gain Instrumentation Amplifier with Charge Pump

今すぐ購入 詳細を表示

機能と利点

  • Enables quick breadboarding and prototyping
  • Edge-mounted SMA connector provisions
  • Easy connection to test equipment and other circuits

製品詳細

The ADA4255CP-EBZ evaluation board is designed to help users evaluate the ADA4255 in its 28-lead lead frame chip scale package (LFCSP). Figure 1 and Figure 2 in the user guide show the front side and back side of the ADP4255CP-EBZ evaluation board with the 28-lead LFCSP.

The ADA4255CP-EBZ is a 4-layer printed circuit board (PCB). This evaluation board accepts Subminiature Version A (SMA) edge-mounted connectors on the inputs and outputs to efficiently connect to test equipment and/or other circuitry.

The ADA4255CP-EBZ requires the following three supply domains:

  • A charge pump voltage, VDDCP, of typically 5 V that generates the high voltage supply domain, which includes VDDH and VSSH, and that are typically +22.3 V and −21.7 V, respectively.
  • An analog supply domain, AVDD, of typically 5 V.
  • A digital supply domain, DVDD, of typically 3.3 V.
EVAL-ADA4255
Evaluating the ADA4255 Zero Drift, High Voltage, Programmable Gain Instrumentation Amplifier with Charge Pump

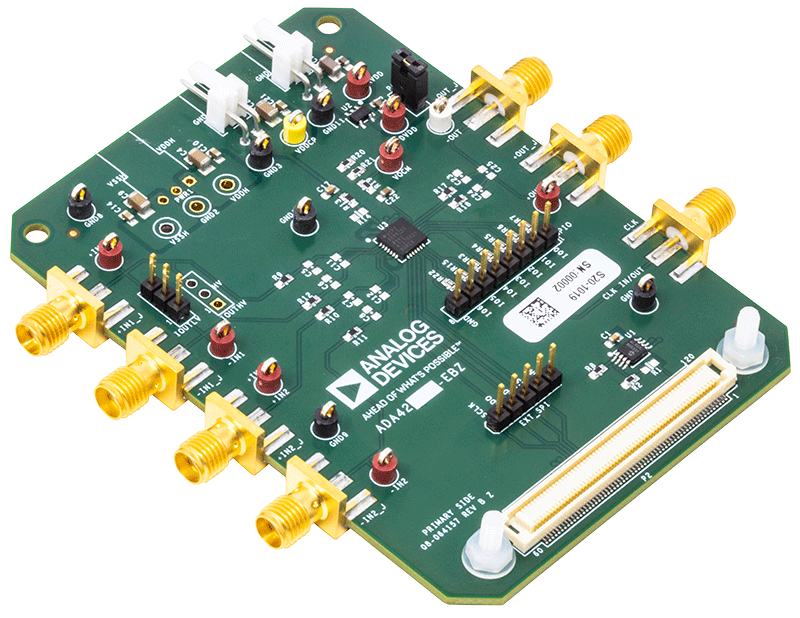

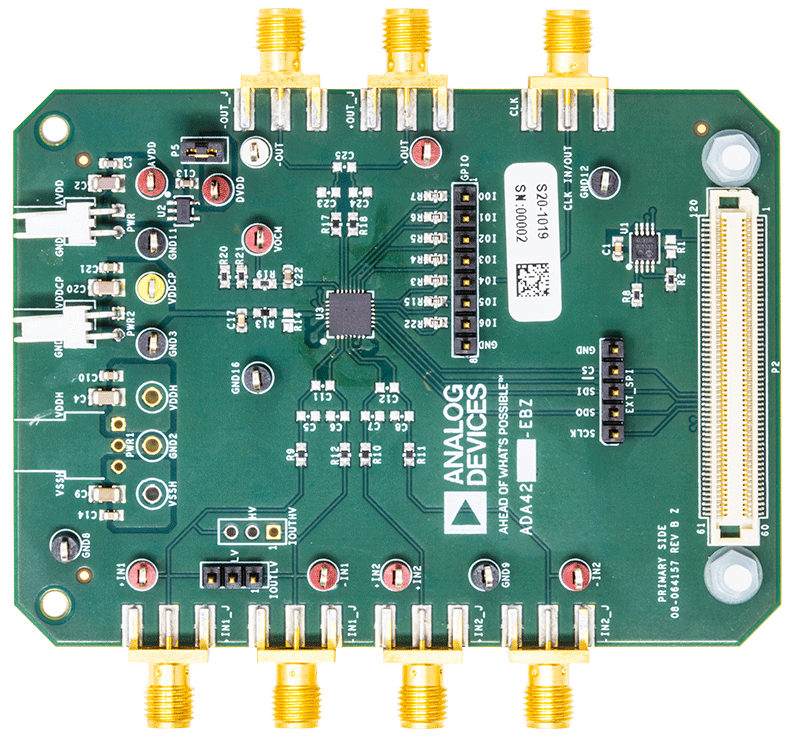

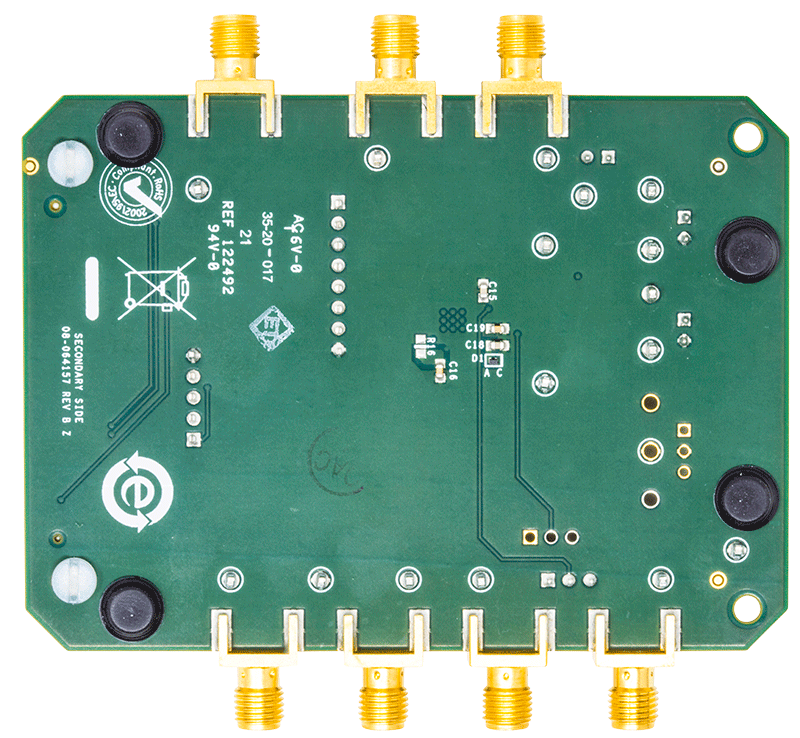

EVAL-ADA4255 Evaluation Board EVAL-ADA4255 Evaluation Board - Top View EVAL-ADA4255 Evaluation Board - Bottom View
