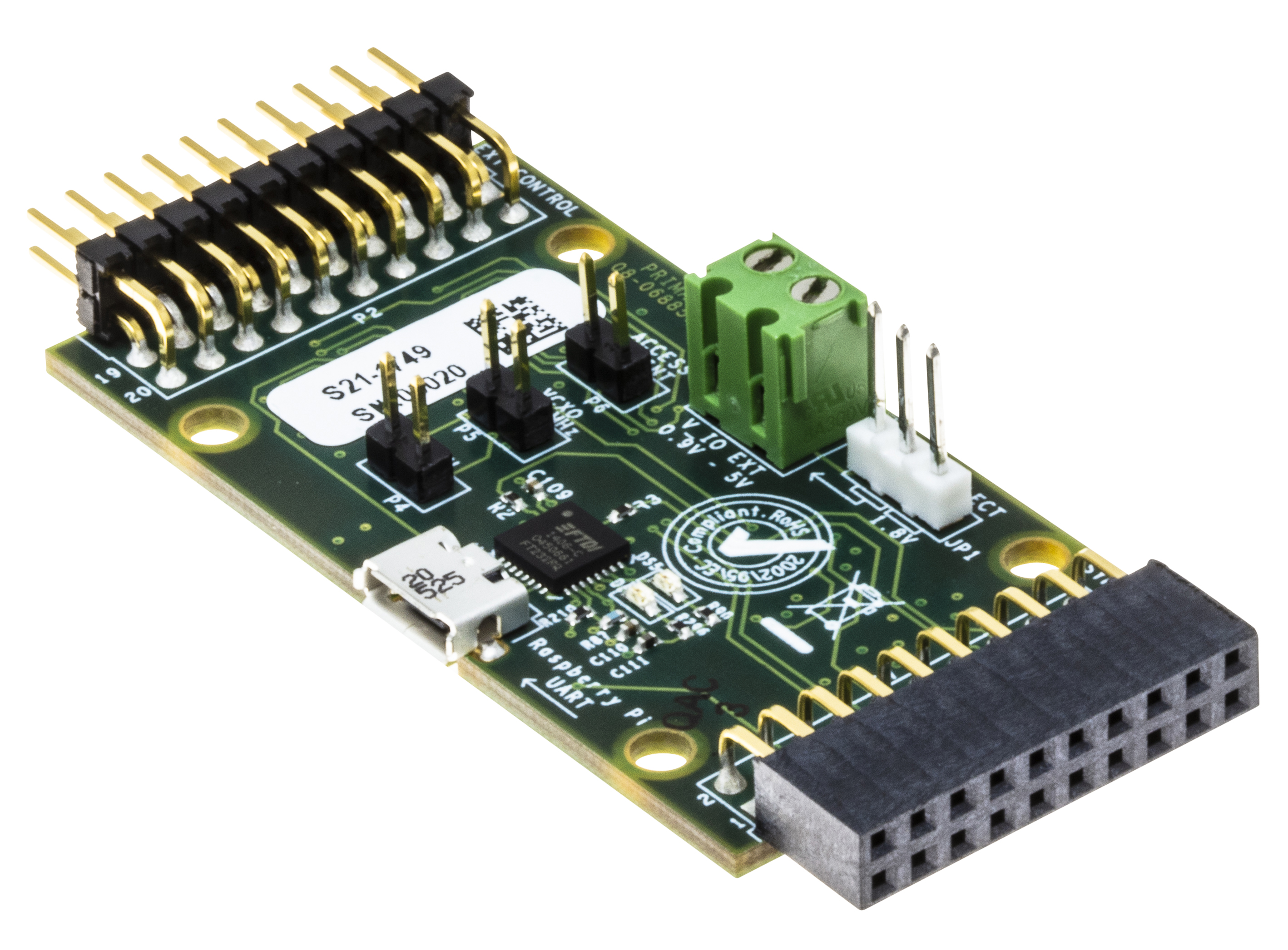

AD-SYNCHRONA14-EBZ

多通道系统时钟器件

顶部

概览

优势和特点
产品详情

优势和特点

处理系统

树莓派4，ARM Cortex-A72，2GB SDRAM

用户界面

千兆以太网
2 × USB 3.0端口
2 × USB 2.0端口
SPI接口
GPIO
2个双色LED
引脚接头

时钟处理器件

HMC7044（高性能、3.2 GHz、14路输出抖动衰减器）
AD9545（1 PPS同步器和自适应时钟转换器）

时钟输出

4 x TWINAX LVPECL交流和直流耦合，100Ω差值
2 x SMA LVPECL交流耦合*
4 x SMA CMOS*
4 x SMA LVDS交流耦合*

*可配置差分输出，50Ω差值

时钟输入

3个差分100Ω SMA时钟输入
PPS输入
SYNC输入
10MHz输入

内部基准电压源

100Mhz和122.88Mhz超低相位噪声VCXO (-165dBc/Hz)
40Mhz和38.4Mhz TCXO (±1ppm) 50MHz OCXO(+/- 10ppb)
内部基准电压源可通过软件配置

电源

DC 12V、3A插孔

产品详情

需要高度精准的频率和相位控制时钟源。该器件基于ADI AD9545和HMC7044而设计，大大简化了复杂系统中的时钟分配和多通道同步。该器件设计供训练有素的专业人员在实验室环境中使用，并不作为最终产品进行商用。它可以作为完整的基准电压源设计，且可以根据需要自定义，用在任何最终客户应用中。用户可以免费获取完整的设计详细信息。

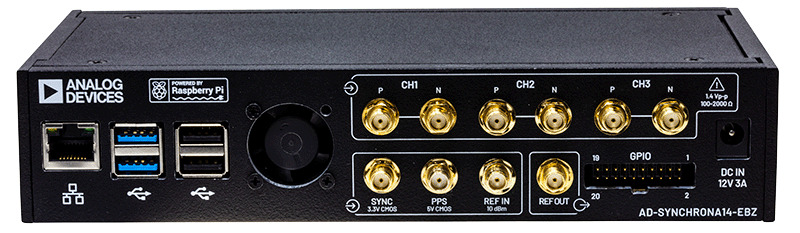

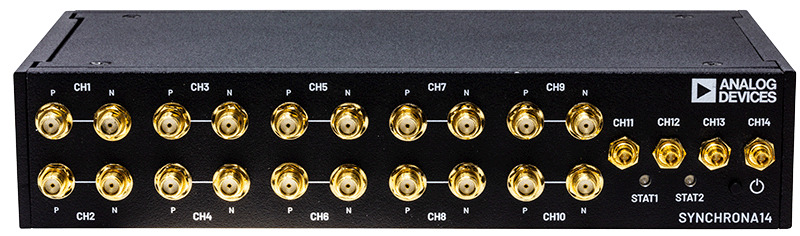

AD-SYNCHRONA14-EBZ采用1U机械式外壳。配备常用的工业连接器SMA和TwinAX接口，大多数实验室都配有所需电缆。

利用其内置OCXO，它可以采用独立模式工作，或者使用外部电源供电，例如3个独立的高速差分时钟输入、一个10MHz基准电压源和1PPS。除了这种灵活性之外，它还能够选择100MHz或122.88MHz内部VCXO选项，由此而提供了无尽的相关频率选择，以及多种应用所需的精度。
