OP37
不推荐用于新设计低噪声、精密、高速运算放大器(AVCL≥5)
- 产品模型
- 7
产品详情
- 低噪声：80 nV p-p（0.1 Hz至10 Hz）
3 nV/vHz（1 kHz时） - 低漂移：0.2 µV/°C
- 高速：17 V/µs压摆率
63 MHz增益带宽 - 低输入失调电压：10 µV
- 出色的共模抑制比：126 dB
（共模电压为11 V时） - 高开环增益：1,800,000
- 可替代725（OP-07），
SE5534（增益大于5） - 提供裸片形式
OP37可提供与OP27一样的高性能，但前者的设计针对增益大于5的电路进行了优化。这一设计变更将压摆率提高到17V/µs，并将增益带宽积提高到63 MHz。
OP37不仅具有OP07的低失调电压和漂移特性，而且速度更高、噪声更低。失调电压低至25 µV，最大漂移为0.6 µV/°C，因而该器件是精密仪器仪表应用的理想之选。极低噪声（10Hz时en=3.5nV/Hz）、低1/f噪声转折频率（2.7Hz）以及高增益（180万），能够使低电平信号得到精确的高增益放大。
利用偏置电流消除电路，OP37可实现±10nA的低输入偏置电流和7nA的失调电流。在整个军用温度范围内，它通常可以将IB和IOS分别保持在±20nA和15nA。
输出级具有良好的负载驱动能力。±10V保证摆幅（600 Ω负载）和低输出失真使OP37成为专业音频应用的较佳选择。
参考资料
应用笔记 4
Student Zone Article page 1
模拟对话 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

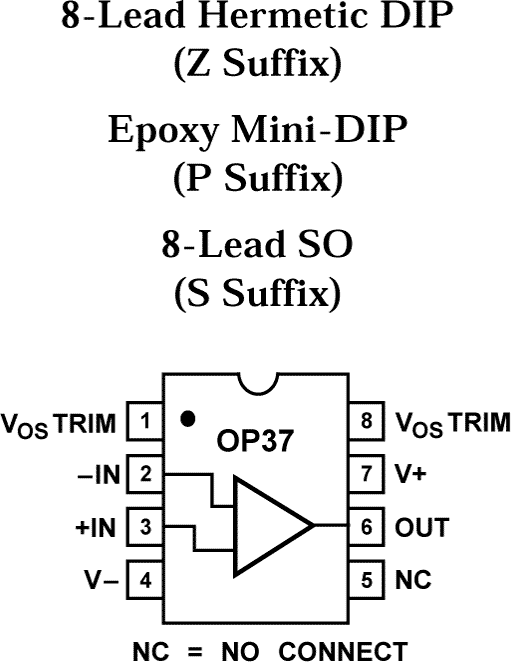

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| OP37EPZ | 8-Lead PDIP | ||
| OP37EZ | 8-Lead CerDIP | ||
| OP37GPZ | 8-Lead PDIP | ||
| OP37GSZ | 8-Lead SOIC | ||
| OP37GSZ-REEL | 8-Lead SOIC | ||
| OP37GSZ-REEL7 | 8-Lead SOIC | ||
| OP37NBC | None Available |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
11月 9, 2011 - 11_0182 Test Site Transfer from Analog Devices Philippines Inc in Paranaque to Analog Devices General Trias in Cavite, Philippines |
||
| OP37EPZ | 量产 | |
| OP37EZ | ||
| OP37GPZ | 量产 | |
|
8月 19, 2009 - 07_0024 Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad |
||
| OP37EPZ | 量产 | |
| OP37GPZ | 量产 | |
|
11月 7, 2012 - 12_0199 Qualification of New Conductive Silver-Filled Glass Die Attach Adhesive for Cerdip and Ceramic Flatpack (Cerpack) Packages. |
||
| OP37EZ | ||
|
11月 9, 2011 - 11_0050 Transfer of ADI Hermetics Assembly location from Paranaque, Manila to General Trias, Cavite Philippines |
||
| OP37EZ | ||
工具及仿真模型
LTspice
LTspice中提供以下器件型号：
- OP37
OP37 SPICE Macro Models 7
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
评估套件
EVAL-OPAMP-1评估板
