OP262

量产

15 MHZ轨到轨双通道运算放大器

数据手册 (Rev. H) 产品选型表

产品模型: 8

Viewing:

产品详情

宽带宽：15 MHz
低失调电压：325 µV（最大值）
低噪声：9.5 nV/√Hz (1 kHz)
单电源供电：+2.7 V至+12 V
轨到轨输出摆幅
低T_CV_OS：1 µV/°C（典型值）
高压摆率：13 V/µs
欲了解更多特性，请参考数据手册

OP262-EP支持防务和航空航天应用（AQEC标准）

下载OP262-EP数据手册 (pdf)
军用温度范围（−55°C至+125℃）
受控制造基线
唯一封装/测试厂
唯一制造厂
增强型产品变更通知
欲了解更多特性，请参考数据手册
V62/12639 DSCC图纸号

参考资料

数据手册 3

OP162/OP262/OP462: 15 MHz Rail-to-Rail Operational Amplifiers Data Sheet (Rev.H) 11/13/2012

OP262-DSCC: Military Data Sheet 11/13/2012

OP262-EP: Enhanced Product Data Sheet (Rev.0) 11/13/2012

应用笔记 4

AN-356: 用户指南：运算放大器规格参数的应用和测量 (Rev.0) 05/21/2010

AN-348: 避开无源元件的陷阱 08/16/2013

AN-581: Biasing and Decoupling Op Amps in Single Supply Applications 09/14/2023

AN-106: A Collection of Amp Applications 02/14/2015

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

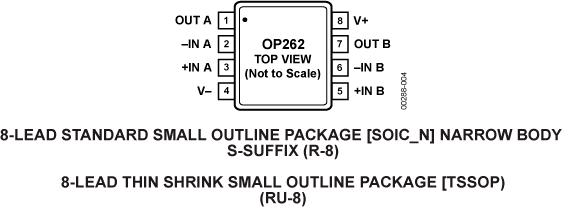

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
OP262DRUZ-REEL	8-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
OP262GSZ	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
OP262GSZ-REEL	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
OP262GSZ-REEL7	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
OP262HRUZ	8-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
OP262HRUZ-REEL	8-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
OP262TRZ-EP	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
OP262TRZ-EP-R7	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

8月 10, 2021 - 21_0035 Amkor Philippines as an Alternate Site for TSSOP_4.4
		PCN21_0035_Form Material_Report Qualification Results Summary Other
OP262DRUZ-REEL	量产
OP262HRUZ	量产
OP262HRUZ-REEL	量产
2月 11, 2011 - 10_0005 Halogen Free Material Change for TSSOP Products Assembled at Amkor
		PCN10_0005_Form Material_Report Reliability Report
OP262DRUZ-REEL	量产
OP262HRUZ	量产
OP262HRUZ-REEL	量产

这是最新版本的数据手册

工具及仿真模型

SPICE 模型 1

OP262 SPICE Macro Model

模拟滤波器向导

使用模拟滤波器向导和实际运算放大器在几分钟内设计低通、高通或带通滤波器。设计过程中，可以观察滤波器设计的理想规格与实际电路行为特性。快速评估权衡运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的理想滤波器设计。

模拟光电二级管向导

使用光电二极管向导设计跨导放大器电路与光电二极管接口。从工具内置器件库中选择一个光电二极管，或输入自定义光电二极管规格。快速考量权衡带宽、峰值(Q)和ENOB/SNR。修改电路参数，并立即查看图中的脉冲响应、频率响应和噪声增益结果。

评估套件

schematic 1

EVAL-OPAMP-2评估板

立即购买更多内容

产品详情

通用精密运算放大器评估板针对许多电路配置而设计并优化，以便用户能够找到最适合其应用的设计。这些评估板都符合RoHs标准。参考下列引脚数和封装，决定需要订购的型号。

EVAL-PRAOPAMP-2CPZ（双通道8引脚LFCSP）CP-8
EVAL-PRAOPAMP-2RMZ（双通道8引脚MSOP）RM-8
EVAL-PRAOPAMP-2RZ（双通道8引脚SOIC）R-8
