MAX96724R

推荐新设计使用

四通道GMSL2/1到CSI-2解串器订购信息

最小的4输入GMSL解串器支持高达8MP的图像

数据手册 (Rev. 4) 产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 车规级高速链路
    • 最大插入损耗：-21.0dB（3.0GHz，6Gbps）
    • 最大插入损耗：-19.5dB（1.5GHz，3Gbps）
    • 自动适应信道条件的变化
    • 工作环境温度：-40°C至+105°C
  • 四路可独立配置GMSL输入
    • 6/3Gbps GMSL2和3.12Gbps GMSL1链路速率
    • 187.5Mbps/1Mbps (GMSL2/1)反向链路速率
    • 支持GMSL2/1像素和隧道混合输入
  • 2x4或4x2通道MIPI CSI-2 v1.3输出
    • MIPI D-PHY v1.2额定速率：2.5Gbps/通道
    • C-PHY v1.0额定速率：5.7Gbps/通道
    • 聚合和复制功能
    • 16/32虚拟通道支持D-PHY/C-PHY
  • D-PHY（成像器）至C-PHY (SoC)自动转换
  • 参考信号与反向(RoR)时钟控制
  • 双向反向通道支持
    • 9个可配置GPIO
    • 2个I2C端口，速率高达1Mbps
  • 符合ASIL-B标准(MAX96724/F)
  • 易用特性
  • 减少BOM并节省空间
    • 小型8x8mm TQFN标准和侧可湿封装
    • 小尺寸同轴电缆供电(PoC)
MAX96724R
四通道GMSL2/1到CSI-2解串器订购信息

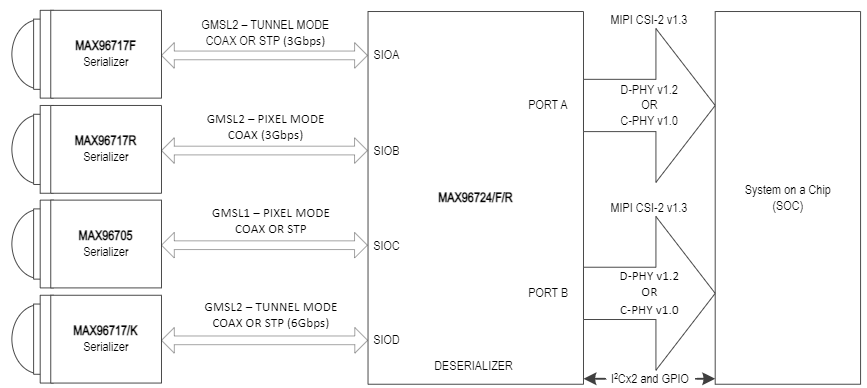

MAX96724/F/R Simplified Block Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 6

规范通知 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

软件开发 2

IBIS 模型 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
AD-GMSLCAMRPI-ADP#

GMSL EV Kit Adapter Board

立即购买 更多内容

特性和优点

  • Allows utilization of GMSL serializer EV kits with a wide range of cameras having 15-pin or 22-pin ribbon cable connectors such as the RPI Camera
  • Allows utilization of GMSL deserializer EV kits with various processing platforms supporting the 15-pin or 22-pin ribbon cable camera connector, such as the Raspberry Pi or the Nvidia development platforms

产品详情

The AD-GMSLCAMRPI-ADP# enables connecting GMSL serializer and deserializer EV kits to a wide range of cameras and processing platforms supporting industry standard ribbon cable connectors. The adapter consists of three sections that can be broken apart from each other, having with the following functionalities:

  • Two ribbon cable adapters containing a 15-pin and a 22-pin connector routed to each other. The 15-pin connector supports 2 MIPI lanes, while the 22-pin connector supports 4 MIPI lanes.
  • A GMSL serializer EV kit adapter with two 22-pin ribbon cable connectors, for connecting cameras to either of the input MIPI ports of the GMSL serializers
  • A GMSL deserializer EV kit adapter with a22-pin ribbon cable connector connected to each of the output MIPI ports, for connecting to Raspberry Pi and Nvidia development platforms, or other processing platform supporting the 15-pin or 22-pin ribbon cable connector. A USB Type-A connector is available to supply 5V @ 4A.

For a detailed look at all GMSL-2 features, including information on how to use the parts, see the newest GMSL-2 User Guide found in Analog Devices’ GMSL customer portal folder. For more information on how to design customized hardware with GMSL2 devices, see the newest GMSL2 Hardware Design Guide in Analog Devices’ GMSL customer portal folder. Finally, in the similar folders, evkit documentation and guides can be found.

APPLICATIONS

  • High-Resolution Camera Systems
  • Autonomous Guided Vehicles
  • Advanced Driver Assistance Systems (ADAS)

eval board
schematic 5
schematic 6
schematic 7
MAX96724/F/R EVKIT

MAX96724、MAX96724F和MAX96724R的评估套件

立即购买 更多内容

特性和优点

  • MAX96724解串器接受来自串行器的GMSL数据，并将其转换为MIPI CSI-2数据信号。
    • 向后兼容，接受GMSL-1串行数据
    • 四路输入可以混搭GMSL-1和GMSL-2
    • 输出符合MIPI D-PHY v1.2和CSI-2 v1.3规范
  • Windows 10® 或更高版本兼容软件支持
  • USB控制接口（随附电缆）
  • 功能强大、易于使用的GUI，支持全方位器件特性评估
  • 评估板由USB、12V壁式适配器或外部电源供电
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX96724 DPHY评估套件（EV套件）提供了一个设计可靠的平台，采用标准FAKRA同轴电缆或MATE-AX电缆来评估MAX96724、MAX96724F和MAX96724R器件的性能。这些解串器支持高带宽、千兆多媒体串行链路（GMSL-1或GMSL-2），并提供扩频和全双工控制通道功能。该评估套件包括一个简单易用的Windows 10®或更高版本兼容图形用户界面(GUI)，用于评估器件特性。该评估套件已安装板载MAX96724、MAX96724F或MAX96724R IC。

如需使用标准FAKRA同轴电缆完成GMSL-2评估，请订购MAX96724同轴电缆评估套件以及配套的串行器板，例如MAX9295A同轴电缆评估套件。有关所有GMSL-2功能的详细信息，包括如何使用器件的信息，请参阅ADI公司GMSL客户门户文件夹中的最新GMSL-2用户指南。有关如何使用GMSL2器件进行定制硬件设计的更多信息，请参阅ADI公司GMSL客户门户文件夹中的最新GMSL2硬件设计指南。

应用

  • 高分辨率摄像头系统
  • 先进驾驶辅助系统(ADAS)
AD-GMSLCAMRPI-ADP#
GMSL EV Kit Adapter Board
AD-GMSLCAMRPI-ADP Block Diagram GMSL EVKIT RPi Adapter GMSL EVKIT RPi - Top View GMSL EVKIT RPi - Bottom View
MAX96724/F/R EVKIT
MAX96724、MAX96724F和MAX96724R的评估套件

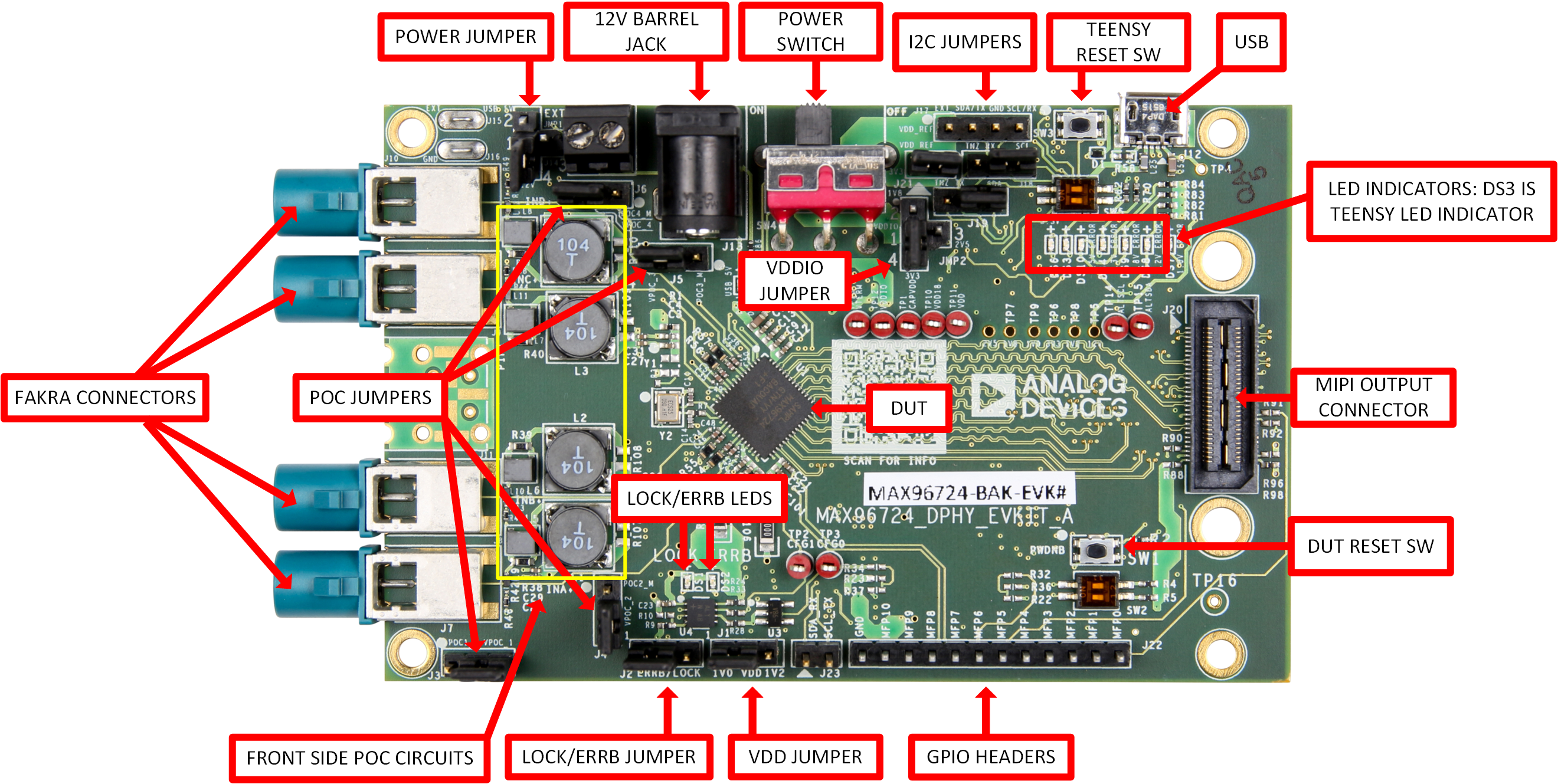

MAX96724 DPHY EV Kit Block Diagram MAX96724 DPHY EV Kit - Top View MAX96724 DPHY EV Kit Key Components on Front of Board
