MAX8896
最后购买期限双通道PWM降压型转换器，采用2mm x 2mm封装，适用于WCDMA PA和RF电源
(4mm)²的小尺寸封装，为WCDMA PA模块和RF收发器供电
- 产品模型
- 1
产品详情
- PA降压转换器(OUT1)
- 7.5µs (典型值)建立时间，0.5V至1V输出电压范围
- 动态输出电压设置范围：0.5V至VBATT
- 140mΩ旁路PFET和100%占空比，用于低压差
- 2MHz开关频率
- 低输出电压纹波
- 700mA (最小值)输出驱动能力
- 2%增益精度
- 纤小的外部元件
- RF降压转换器(OUT2)
- 2MHz固定开关频率
- 94%峰值效率
- 100%占空比
- 在整个负载、输入电压和温度范围内保持±2%的输出精度
- 200mA (最小值)输出驱动
- 纤小的外部元件
- 低噪声LDO
- 保证200mA输出电流
- 65dB (典型值)高PSRR
- 固定输出电压
- 低噪声(16µVRMS，典型值)
- 简单的逻辑开/关控制
- 0.1µA低关断电流
- 2.7V至5.5V电源电压范围
- 热关断
- 2mm x 2mm UCSP封装(4 x 4阵列)

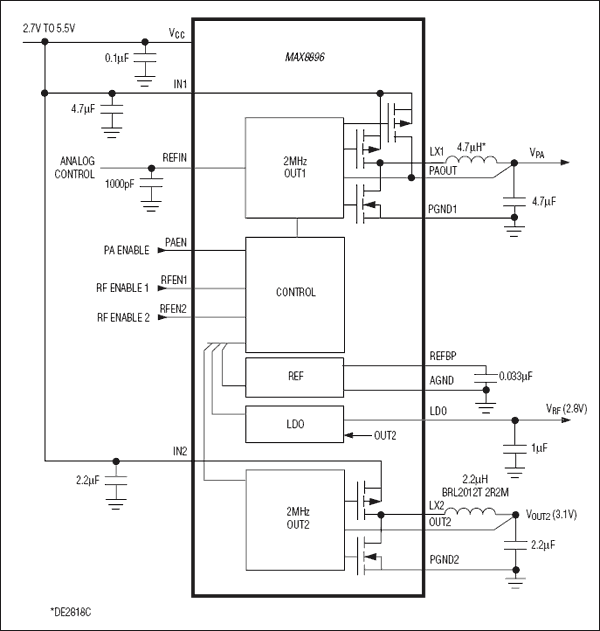

MAX8896双路降压转换器经过优化专为WCDMA手机的功率放大器(PA)和RF收发器供电。该器件集成了高效PWM降压转换器(OUT1)，用于中等功率和低功率发射；大功率发射时通过内部140mΩ (典型值)旁路FET直接由电池为PA供电。另一路高效PWM降压转换器(OUT2)直接为高PSRR、低输出噪声、200mA低压差稳压器(LDO)供电，用于RF收发器供电。
较高的开关频率允许使用小尺寸陶瓷输入、输出电容，并保持低纹波电压。器件集成反馈网络，进一步降低了外部器件数量和整体方案尺寸。OUT1通过外部DAC产生的模拟输入，线性控制输出电压，可连续调整PA功率。工作在较高占空比时，OUT1自动切换至旁路模式，通过一个低导通电阻(140mΩ，典型值) MOSFET连接输入和输出。
OUT2是工作在2MHz固定开关频率的降压转换器，可在100%占空比下工作。在整个负载、输入电压和温度范围内保持±2%的输出精度。OUT2输出预置为3.1V，为200mA、2.8V LDO供电，该LDO具有低噪声(16µVRMS，典型值)和高PSRR (65dB，典型值)特性。这种配置能够抑制RF收发器电源在100Hz至100kHz频率范围的噪声。
其它特性包括：独立的输出使能、低电源电流关断模式、输出过流保护以及过热保护。MAX8896采用16焊球、2mm x 2mm UCSP™封装(最大高度0.7mm)。
应用
- 智能电话
- WCDMA/NCDMA蜂窝电话
