MAX5944

推荐新设计使用

双路FireWire限流器和低压差“或”逻辑开关控制器

数据手册 (Rev. 2)
产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 为7.5V至37V电源提供安全热插拔
  • 双通道热插拔
  • 具有超快速关闭功能的低压差电源“或”
  • 主动限流
  • ±5%限流检测精度
  • 2ms限流超时
  • 输出短路条件下快速限流响应
  • 驱动外部n沟道功率MOSFET
  • 独立的过流故障状态输出
  • 259ms自动重试周期
  • 10µA (每通道)关断电流
  • 独立的ON/OFF控制允许欠压锁定设置
  • 通过ON/OFF输入实现快速负载断开控制
  • 双向负载断开
  • 从一个端口到另一个端口的电源切换
MAX5944
双路FireWire限流器和低压差“或”逻辑开关控制器

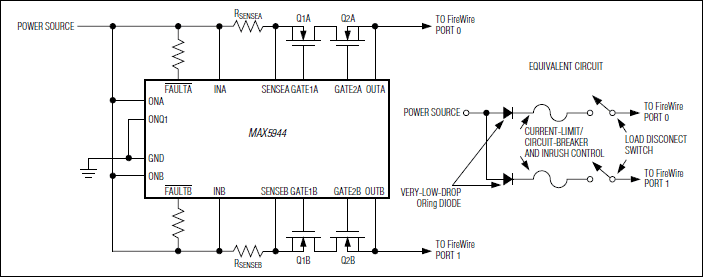

MAX5944：典型工作电路
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

可靠性数据 1

设计笔记 1

技术文章 2

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

硬件生态系统

部分模型 产品周期 描述
FireWire (IEEE 1394)控制器 1
MAX5943
量产 FireWire限流器与低压差“或”逻辑开关控制器
低压热插拔控制器 1
MAX4271
量产 3V至12V、限流型、热插拔控制器，带有自动重试以及DualSpeed/BiLevel故障保护
高压热插拔控制器 1
MAX5902
量产 +72V、SOT23/TDFN封装、Simple Swapper热插拔控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

MAX5944EVKIT

MAX5944评估板

立即购买 更多内容

特性和优点

  • 为7.5V至37V FireWire电源提供安全热插拔
  • 演示双通道热插拔
  • 每通道限流可配置为1.6A
  • 低压差电源“或”功能
  • 演示有效的限流特性
  • 可编程设置负载限流
  • 2ms校准限流超时
  • 自动重试故障管理
  • 可配置欠压锁定
  • 过流/FAULTA和/FAULTB输出指示
  • 表贴结构
  • 完全安装并经过测试

产品详情

MAX5944评估板(EV kit)用于演示MAX5944 IC的多项功能。MAX5944是双通道控制器，可为FireWire®应用提供热插拔、电源电压“或”以及限流功能。MAX5944控制n沟道MOSFET，调节两个输入电源提供的负载电流，并实现低压差电源“或”功能。该器件还可设置输出限流和输入欠压锁定门限。

MAX5944评估板专为7.5V至37V的FireWire电源应用而设计。每个通道的限流门限可配置为1.6A。关断模式由板上跳线控制。每通道均提供故障指示输出，用于电路监视。

应用

  • FireWire台式机/笔记本电脑端口
  • FireWire集线器
  • FireWire外围设备限流
  • 热插拔
MAX5944EVKIT
MAX5944评估板
