MAX530
量产+5V、低功耗、并行输入、电压输出、12位DAC
单通道、并行、电压输出DAC，采用SSOP封装
- 产品模型
- 10
产品详情
- 缓冲电压输出
- 内部2.048V基准电压源
- 采用+5V单电源或±5V双电源供电
- 低功耗：
- 工作电流：250µA
- 关断模式电流：40µA
- SSOP封装节省空间
- 相对精度：整个温度范围内最大值为 ±1/2 LSB
- 整个温度范围内确保单调性
- 无需外部元件的4象限乘法
- 上电复位
- 双缓冲并行逻辑输入

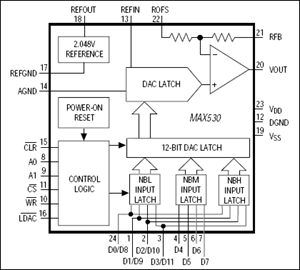

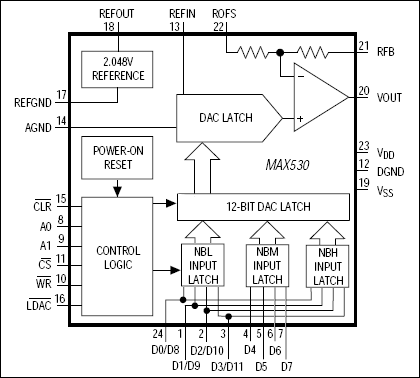

MAX530是一款低功耗、12位、电压输出数模转换器(DAC)，采用+5V单电源或±5V双电源。该器件具有片内基准电压源和输出缓冲放大器。+5V单电源供电时工作电流仅为250µA，非常适合便携式和电池供电应用。此外，SSOP（紧缩小型封装）尺寸仅为0.1平方英寸，使用的电路板面积比8引脚DIP封装更小。通过对DAC、运算放大器和基准电压源进行激光调整，实现了12位分辨率。无需进一步调整。
内部增益设置电阻可用于定义0V至+2.048V、0V至+4.096V或±2.048V的DAC输出电压范围。无需使用外部电阻或运算放大器即可实现四象限乘法。并行逻辑输入采用双缓冲，并且与4位、8位和16位微处理器兼容。对于功能类似但具有串行数据接口的DAC，请参考MAX531/MAX538/MAX539数据手册。
