MAX508
量产电压输出、12位DAC,内置电压基准及12位接口
并行接口,工作在+12V至±15V
- 产品模型
- 7
产品详情
- 12位电压输出
- 内部基准电压源
- 快速微处理器接口
- 12 (MAX507)和8 + 4 (MAX508)数据总线宽度
- +12V单电源至±15V双电源供电
- 20引脚和24引脚DIP以及宽体SO封装

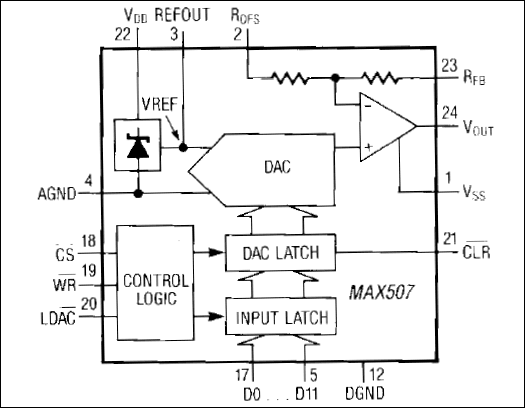

MAX507/MAX508是完整的12位、电压输出数模转换器(DAC)。DAC输出电压和基准电压源具有相同的极性,采用单电源供电。两个DAC均内置嵌入式齐纳基准电压源。将DAC、电压输出放大器和基准电压源集成在一个单片器件上可大大提高多芯片电路的可靠性。双缓冲逻辑输入可与微处理器(µP)轻松接口。对于16位µP,数据从12位宽数据总线(MAX507)传输到输入寄存器,对于8位或16位µP,数据以右对齐(8+4)位格式(MAX508)传输到输入寄存器。所有逻辑信号均为电平触发,并与TTL和CMOS兼容。接口时序规格确保与所有常见µP兼容。
这些DAC的额定值经测试,可采用双电源和单电源供电。可用电源范围为+12V单电源到±15V双电源。板载增益设置电阻支持三个输出电压范围:使用单电源或双电源时可以产生0V至+5V和0V至+10V。使用双电源时,还可提供±5V。输出放大器可将2kΩ负载驱动至+10V。
应用
- 任意函数波形发生器
- 自动校准
- 自动测试设备
- 数字增益与失调调节
- 工业控制
- 机器及运动控制
参考资料
数据手册 2
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
MAX508ACPP+ | Plastic Dual-In-Line, Narrow (0.3in) | ||
MAX508ACWP+ | Small-Outline IC, Wide (0.3in) | ||
MAX508BCPP+ | Plastic Dual-In-Line, Narrow (0.3in) | ||
MAX508BCWP+ | Small-Outline IC, Wide (0.3in) | ||
MAX508BEPP+ | Plastic Dual-In-Line, Narrow (0.3in) | ||
MAX508BEWP+ | Small-Outline IC, Wide (0.3in) | ||
MAX508BEWP+T | Small-Outline IC, Wide (0.3in) |
这是最新版本的数据手册
硬件生态系统
部分模型 | 产品周期 | 描述 |
---|---|---|
极性电压输出数模转换器 1 | ||
MAX530 | 量产 | +5V、低功耗、并行输入、电压输出、12位DAC |
