MAX44290

量产

1.8V、15MHz、低失调、低功耗、满摆幅I/O运算放大器

高精度、高带宽及低工作电压的完美组合

数据手册 (Rev. 4) 产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • -40°C至+125°C温度范围内，工作电压低至1.8V
  • 0°C至70°C温度范围内，工作电压低至1.7V
  • 15MHz单位增益带宽
  • 12.7nV/√Hz低输入电压噪声密度
  • 50μV (最大值)低输入失调电压@+25°C
  • 500µA低输入偏置电流
  • 750µA静态电流
  • 关断模式下电源电流小于1µA
  • 总谐波失真低至105dB
MAX44290
1.8V、15MHz、低失调、低功耗、满摆幅I/O运算放大器

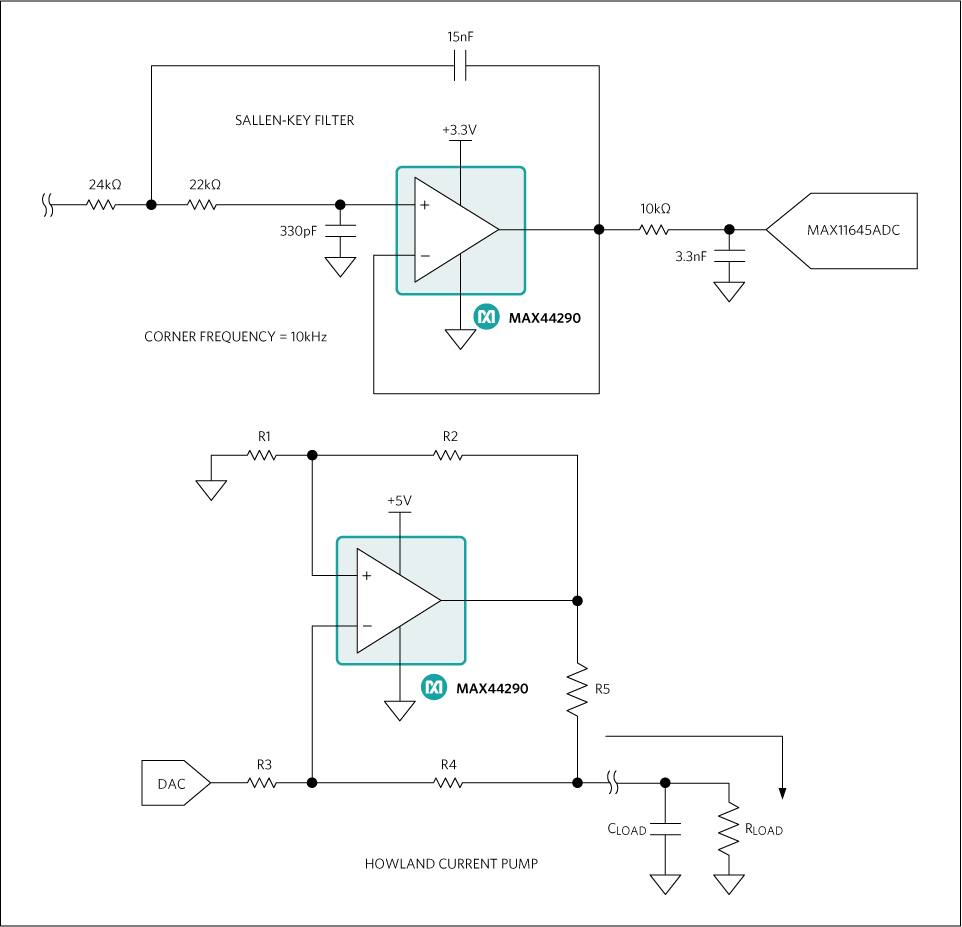

MAX44290: Typical Application Circuits
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

设计笔记 1

技术文章 2

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

硬件生态系统

部分模型 产品周期 描述
低输入偏置电流运算放大器(≤100 pA) 1
MAX44260
量产 1.8V、15MHz低失调、低功耗、满摆幅I/O运算放大器
高速运算放大器（带宽 ≥ 50MHz） 1
MAX44280
量产 1.8V、50MHz、低失调、低功耗、满摆幅I/O运算放大器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

SPICE 模型 2

评估套件

MAX44290EVKIT

MAX44290评估板

立即购买 更多内容

特性和优点

  • 支持多种运放配置
  • 支持Sallen-Key滤波器元件焊盘
  • 支持简单易用的元件
  • 经过验证的PCB布局
  • 完整装配并经过测试

产品详情

MAX44290评估板(EV kit)提供一个验证性的设计，用于评估MAX44290低失调、低功耗、6引脚晶圆级封装(WLP)、轨到轨I/O运算放大器。评估板电路预配置为同相放大器，但通过更改少数几个元件即可支持其它结构。

评估板已安装MAX44290ANT+。

应用

  • 3G/4G手机
  • 模/数转换器缓冲器
  • 电池供电设备
  • 通用信号处理器
  • 笔记本电脑
  • 便携式医疗设备
  • 互阻放大器
MAX44290EVKIT
MAX44290评估板
