MAX3748H
不推荐用于新设计结构紧凑的低功耗、155Mbps至4.25Gbps限幅放大器
结构紧凑的155Mbps至4.25Gbps多速率SFF/SFP限幅放大器，用于SONET、光纤通道和吉比特以太网光接收机的数据量化
- 产品模型
- 2
产品详情
- 提供SFP参考设计
- 采用3mm x 3mm、16引脚TQFN封装
- 3.3V单电源供电
- 86ps上升和下降时间
- 带有可编程门限的信号丢失检测
- RSSI接口(与MAX3744 TIA一起使用)
- 输出禁用
- 极性选择
- 8.7psP-P确定性抖动(4.25Gbps)
MAX3748H多速率限幅放大器，用于SONET、光纤通道和吉比特以太网光接收机的数据量化。放大器接收较宽的输入电压范围，提供固定电平电流模式逻辑(CML)输出电压，并可控制边沿速率。

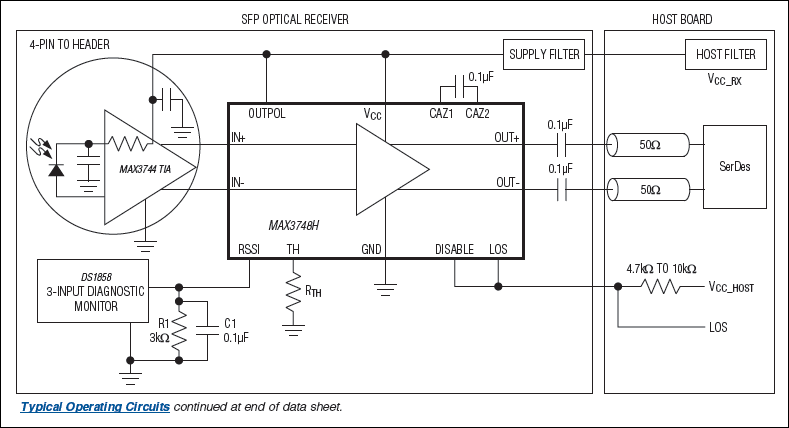

MAX3748H配合MAX3744 SFP跨导放大器(TIA)使用时，可提供接收信号强度指示(RSSI)功能。由MAX3744和MAX3748H组成的接收器提供高达19dB的RSSI动态范围。其它特性包括：可编程信号丢失(LOS)检测、禁用功能(DISABLE)选项以及输出信号极性反转(OUTPOL)。输出禁用功能用来实现静噪。
MAX3748H和MAX3744相结合，能够在标准的4引脚TO-46连接头内实现所有小外形SFF-8472数字诊断功能。MAX3748H采用3mm x 3mm、16引脚、带有裸焊盘的薄形QFN封装。
应用
- 光纤通道SFF/SFP收发器模块
- 千兆位以太网SFF/SFP收发模块
- 多速率OC-3至OC-48-FEC SFF/SFP
- 收发器模块
参考资料
数据手册 1
可靠性数据 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX3748HETE+ | 16-LFCSP-3X3X0.75 | ||
| MAX3748HETE+T | 16-LFCSP-3X3X0.75 |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| 产品 1 | ||
| MAX3748 | 结构紧凑的155Mbps至4.25Gbps限幅放大器 | |
评估套件
MAX3748H评估板
