MAX33053E

量产

+3.3V、2Mbps CAN收发器，具有±65V故障保护、±25V CMR和±25kV ESD

2Mbps CAN收发器，带有高电压保护和多功能STBY引脚，采用8引脚SO封装

数据手册 (Rev. 1) 产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 集成保护提高可靠性
    • ±65V故障容限CANH和CANL
    • ±25kV ESD HBM (人体模式)
    • ±25V高共模输入范围(CMR)
    • 发送器显性超时防止锁定
    • 短路保护
    • 热关断
  • 家族提供灵活的设计选项
    • 低摆率最大程度降低EMI
    • 静默模式S禁止发送器
    • STBY输入，支持低电流模式、低摆率
    • 1.62V至3.6V逻辑电源(VL)范围
  • 高达2Mbps高速操作
  • -40°C至+125°C工作温度范围，采用8引脚SOIC封装
MAX33053E
+3.3V、2Mbps CAN收发器，具有±65V故障保护、±25V CMR和±25kV ESD

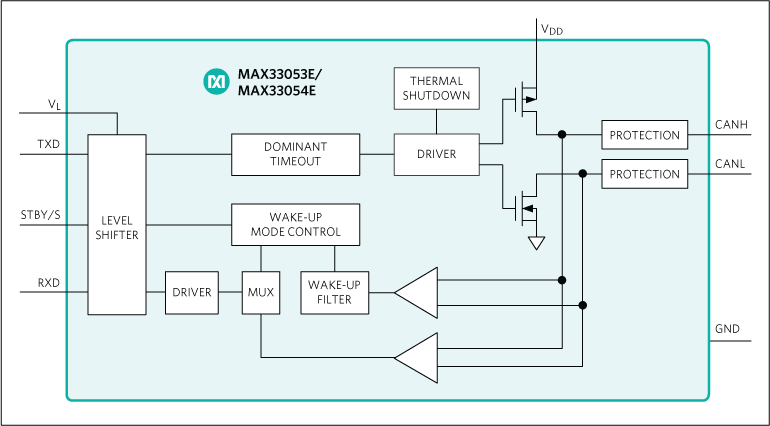

MAX33053E, MAX33054E: Simplified Block Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

MAX33053ESHLD

MAX33053E 评估板

立即购买 更多内容

特性和优点

  • 集成保护提高可靠性
    • ±65V故障容限CANH和CANL
    • ±25kV ESD HBM (人体模式)
    • ±25V高共模输入范围(CMR)
    • 发送器显性超时防止CAN总线锁定
    • 短路保护
    • 热关断
  • MAX33053E提供灵活的设计选项
    • 安静模式S使能/禁止发送器
    • 1.62V至3.6V逻辑电压(VL)范围
  • 高达2Mbps高速操作
  • -40ºC至+125ºC工作温度范围，采用8引脚SOIC封装

产品详情

MAX33053EShield为完全装配并经过测试的PCB，演示MAX33053E控制器局域网(CAN)收发器的功能，器件具有故障保护、增强共模输入范围和±25kV ESD人体模式(HBM)。Shield带有数字隔离器，用作(控制器和收发器之间的)电平转换器，工作在1.71V至5.5V电源电压范围。

应用

  • 楼宇自动化
  • 无人机
  • 工业自动化
  • 仪表
  • 电机控制
  • 可编程逻辑控制器
  • 智能电网设备

MAX33054ESHLD

MAX33054E 评估板

立即购买 更多内容

特性和优点

  • 集成保护提高可靠性
  • ±65V故障容限CANH和CANL
  • ±25kV ESD HBM (人体模式)
  • ±25V高共模输入范围(CMR)
  • 发送器显性超时防止CAN总线锁定
  • 短路保护
  • 热关断
  • MAX33054E提供灵活的设计选项
    • STBY输入，支持低电流模式、慢摆率模式、常规工作模式
    • 1.62V至3.6V逻辑电压(VL)范围
  • 高达2Mbps高速操作
  • -40ºC至+125ºC工作温度范围，采用8引脚SOIC封装

    • 产品详情

    MAX33054EShield为完全装配并经过测试的PCB，演示MAX33054E控制器局域网(CAN)收发器的功能，器件具有故障保护、增强共模输入范围和±25kV ESD人体模式(HBM)。Shield带有数字隔离器，用作(控制器和收发器之间的)电平转换器，工作在1.71V至5.5V电源电压范围。
    MAX33053ESHLD
    MAX33053E 评估板
    MAX33054ESHLD
    MAX33054E 评估板
