MAX33041E
量产+3.3V、5Mbps CAN收发器，具有±40V故障保护、±25V CMR和±40kV ESD保护功能，采用8引脚SOT23封装
超小尺寸3V CAN解决方案，具有高CMR、故障保护和出色的ESD保护功能
- 产品模型
- 2
产品详情
- 集成保护功能提高了稳健性
- 提高对CANH和CANL的保护能力
- ±40V容错能力
- ±40kV ESD人体模型(HBM>)保护
- ±25V扩展共模输入范围(CMR)
- 短路保护
- 发送器主导状态超时功能可防止锁定
- 热关断
- 该系列提供灵活的设计选项
- 降低摆率以减少EMI
- 低电流待机模式
- 提供小型封装选项，以节省PCB面积
- 8引脚WLP封装
- 8引脚SOT23封装
- 8引脚SOIC封装
- 高速运行，数据速率高达5Mbps
- 工作温度范围：-40°C至+125°C

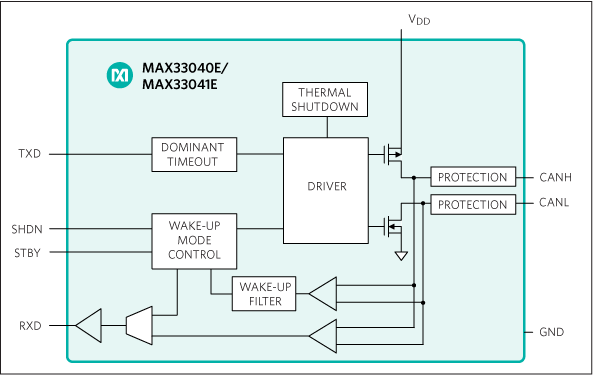

MAX33040E/MAX33041E均为+3.3V控制局域网(CAN)收发器，集成保护功能，适用于工业应用。针对需要过压保护的设备，这些器件在CANH和CANL上提供扩展的±40V故障保护。这些器件还在CANH和CANL上集成了±40kV高ESD HBM保护功能，具有±25V的输入共模范围(CMR)，超过了ISO 11898-2 CAN标准要求（-2V至+7V）。因此非常适合存在一些电气噪声的应用，这些噪声会影响两个节点或系统之间的接地电平。这些器件配有关断引脚和多功能待机引脚。
这些器件以高速CAN数据速率运行，在短距离网络上可实现高达5Mbps的速率。大型网络的最大速度可能会受节点数量、所用线缆类型、分支长度和其他因素的限制。MAX33040E/MAX33041E提供主导状态超时功能，防止因控制器错误或TXD输入故障导致总线锁定。当TXD保持主导状态（低电平）的时间超过 tDOM时，驱动器切换到闲置状态，释放总线负荷并支持其他节点进行通信。这些器件具有STBY引脚，支持三种工作模式；在地和STBY引脚之间连接一个外部39.2kΩ电阻时，可实现低功耗待机模式、正常的高速模式或低摆率模式。
MAX33040E采用8引脚WLP和8引脚SOT23封装，而MAX33041E采用8引脚SOIC封装。两款器件的工作温度范围均为-40°C至+125°C。
应用
- 楼宇自动化
- 工业无人机
- 工业设备
- 仪器仪表
- 电机控制
- 服务型和教育机器人
参考资料
数据手册 1
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX33041EASA+ | 8-SOIC_N-150_MIL | ||
| MAX33041EASA+T | 8-SOIC_N-150_MIL |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件工具及仿真模型
IBIS 模型 1
评估套件

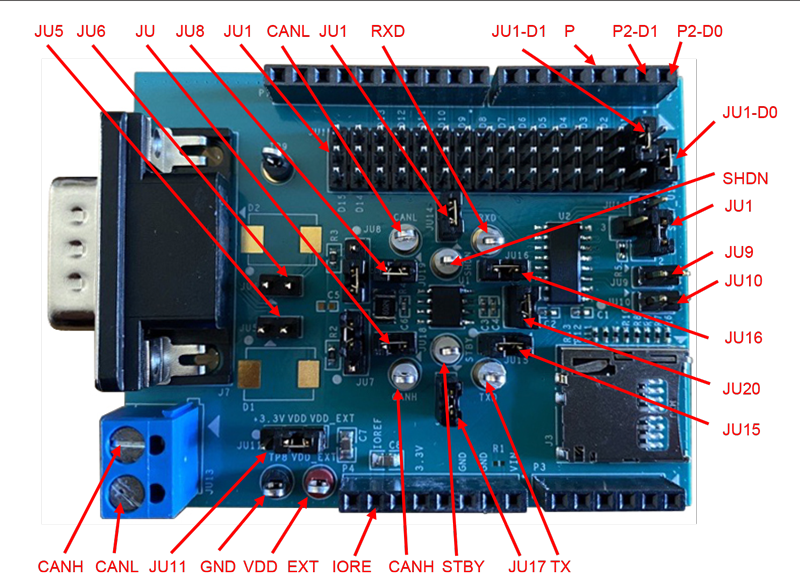

MAX33041E评估套件
资料

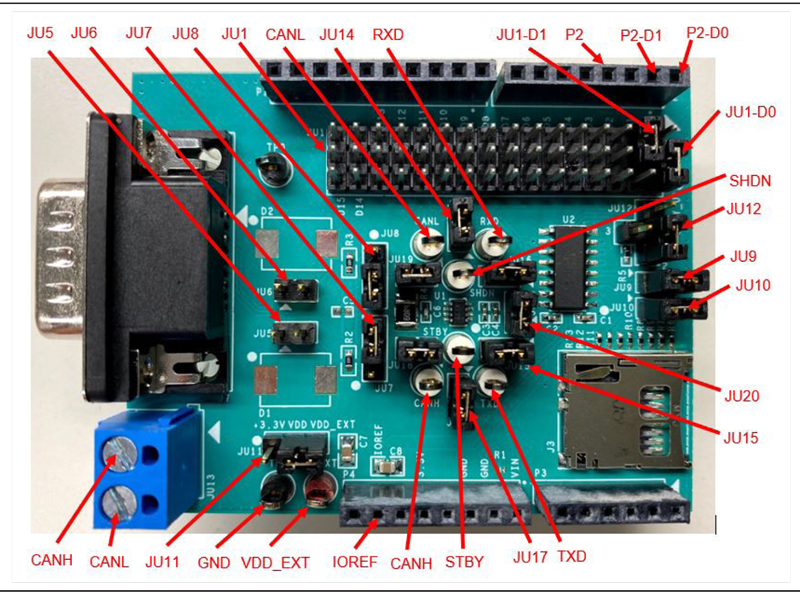

MAX33040E评估套件
