MAX2982
量产工业宽带电力线调制解调器
业内首款汽车/工业级电力线通信调制解调器
- 产品模型
- 1
产品详情
- 单芯片电力线网络收发器
- 符合HomePlug 1.0标准
- -40°C至+105°C工作温度范围
- 内置温度传感器
- 数据速率高达14Mbps
- 低速率自适应(LORA)工作模式，在500kbps数据速率下可提供-2dB SNR
- 4.49MHz至20.7MHz频带
- 灵活的MAC/PHY
- 通过TFTP可在现场升级固件
- 频谱成形包括带宽和陷波调整功能
- 可编程头文件
- 128kB内部SRAM
- 先进的窄带抗干扰电路
- 具有84个载波信道、基于OFDM的PHY
- 自动信道自适应
- FEC (前向纠错)
- DQPSK、DBPSK调制
- 增强ROBO模式下具有-1dB SNR
- 较大的桥接表：多达512个地址
- 带有密钥管理的56位DES加密，确保安全通信
- 片上通信接口
- UART
- 10/100以太网
- MII/RMII
- 高速同步FIFO
- 通过AEC-Q100-REV-G汽车级认证

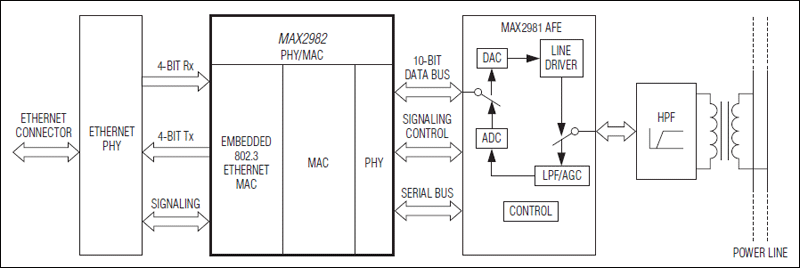

MAX2982电力线收发器采用先进的CMOS设计技术，以较低成本提供最高性能、最大灵活性以及最宽工作温度范围。这种高集成度设计在单一器件内整合了媒体接入控制(MAC)和物理(PHY)层。MAX2982数字基带与线驱动器模拟前端(AFE) MAX2981配合使用，可提供完全符合HomePlug® 1.0电力线联盟规格要求的高速电力线通信整体解决方案。
MAX2982为工业应用提供可靠的宽带通信。PHY层由具有84个载波信道的OFDM调制引擎和前向纠错(FEC)模块构成。OFDM引擎可在四种工作模式(分别为DBPSK、DQPSK (1/2速率FEC)、DQPSK (3/4速率FEC)和ROBO模式)下对信号进行调制。MAX2982在ROBO这种可靠的工作模式下具有-1dB SNR，可以在嘈杂的工业线路保持正常通信。此外，先进的窄带抗干扰电路可有效抑制噪声信号。
MAX2982集成ARM946E-S™微处理器，有助于功能扩展、满足全球范围的规范要求、简化测试，提供极大的设计灵活性。可选择的频谱成形和陷波功能大大提高了系统设计灵活性。此外，MAX2982的信道自适应和抗干扰特性确保系统的高性能操作。带有密钥管理的硬件宏DES加密算法有效保护敏感信息。
MAX2982支持IEEE® 802.3标准媒体独立接口(MII)、简化媒体独立接口(RMII)、无缝连接微控制器的同步FIFO以及10/100以太网MAC，这些接口及各种标准的兼容性简化了监测和控制网络的配置。快速响应时间及内置温度传感器使MAX2982成为通过电力线进行实时控制的最佳方案。MAX2982工作在-40°C至+105°C温度范围，采用128引脚LQFP无铅封装。
应用
- 宽带同轴电缆/铜缆传输
- 楼宇自动化
- 工业自动化
- 电机控制
- 远距离监控
参考资料
数据手册 1
可靠性数据 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX2982GCD/V+ | Low Quad Flatpack |
这是最新版本的数据手册
工具及仿真模型
评估套件
MAX2982评估板
