MAX2550
量产波段I、V和VIII WCDMA Femto收发器，集成GSM监测功能
在全球范围经过现场验证的最小尺寸无线架构加速产品开发进程
- 产品模型
- 2
产品详情
- 单芯片Femto RF收发器
- 工作在WCDMA/HSPA+频段I、V和VIII
- 符合TS25.104标准
- 多路LNA输入用于WCDMA、PCS和GSM宏单元监测
- 高度集成
- 片内N分频合成器产生LO信号
- 不需要Tx SAW滤波器
- 集成PA驱动器支持低成本功率放大器设计
- 12位AFC DAC控制TCXO
- 片内温度传感器
- 三路通用输出
- 参考时钟提供CMOS和低摆幅输出选项
- 通过GPO3进行PLL锁定检测输出
- 经过优化的接收器性能
- 优异的接收灵敏性
- 高动态范围∑-∆ ADC允许利用简单的AGC实现增益切换
- 经过优化的发送器性能
- 工厂校准增益、载波泄漏以及边带抑制
- 10位增益控制分辨率优化控制功率精度
- 60dB增益控制范围
- 从Tx基带输入至Rx基带输出的环回工作模式
- MAX-PHY串行数字接口
- SPI读/写功能
- 由4线串行接口控制工作状态
- 低成本7mm x 7mm TQFN封装

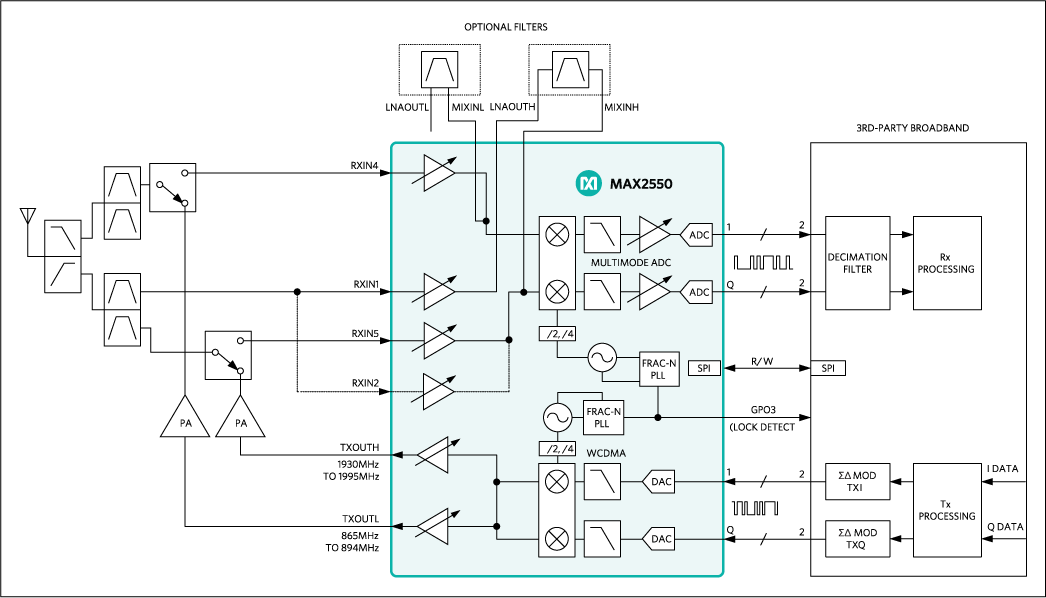

MAX2550是完备的单芯片RF至比特流和比特流至RF的无线收发器。器件符合3GPP TS25.104 femto通信标准，支持I、V和VIII频段。器件集成多路接收器输入和发送器输出，用于低频段、高频段和宏单元监测。
完全集成的收发器大幅减少了外部元件数量，轻松支持dongle和单机femto设备的紧凑设计。采用Maxim的MAX-PHY串行接口大大减少了IC引脚数量，在全球范围经过现场验证的架构有助于加速产品开发进程。
器件提供优异的接收阻塞特性和业界最低的噪声系数，适合高数据率、宽范围应用。低功耗工作模式降低系统功耗。发送器设计所具备的EVM指标远远优于0dBm的标准规定。
MAX2550–MAX2553系列产品提供引脚兼容的收发器设计，覆盖了所有主要的WCDMA和cdma2000®频段，所有器件采用4线接口控制。MAX2550采用紧凑的7mm x 7mm TQFN封装，工作在-40°C至+85°C扩展级温度范围，公司提供完整的参考设计加速用户设计。
应用
- null
参考资料
数据手册 1
可靠性数据 1
技术文章 4
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX2550ETN+ | Thin Quad Flatpack, No Leads | ||
| MAX2550ETN+T | Thin Quad Flatpack, No Leads |
