MAX22193

推荐新设计使用

提供并行输出的高速四路工业数字输入

业界超小尺寸、提供并行输出的强大四路数字输入

Viewing:

产品详情

提供内置诊断功能，具有容错能力
- 集成现场端电源监控器
- 集成过温监视器
- 电流设置电阻监控器
可配置能力支持广泛的应用
- 可配置IEC 61131-2 1型、2型、3型输入
- 输入限电范围为1.18mA至7.01mA
采用面向工业环境的稳健设计
- 具有±2kV浪涌耐受能力，使用470Ω电阻（最小值）
- ±8kV接触放电ESD和±15kV气隙放电ESD，使用470Ω电阻（最小值）
- 环境工作温度范围：-40°C至+125°C

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

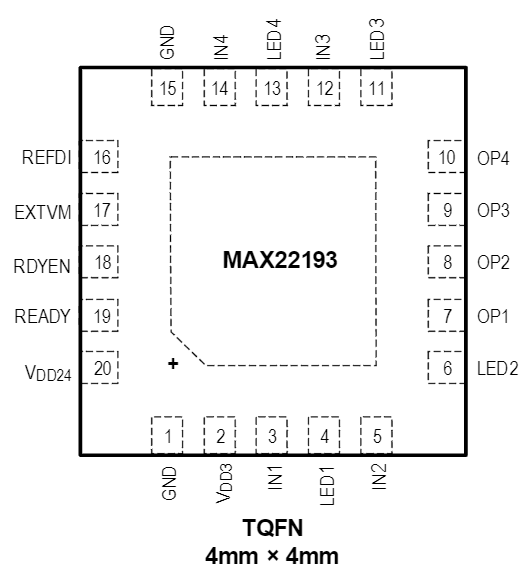

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX22193ATP+	Thin Quad Flatpack, No Leads	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX22193ATP+T	Thin Quad Flatpack, No Leads	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

MAX22193评估套件

简化MAX22193的评估
- 提供IEC 61131-2 1/3型配置
- 在信号通道上支持IEC 61131-2 2型
- 提供用于同步信号传输的并行输出
- 可配置外部V_DD24电压监控
采用具有±2kV输入浪涌保护的稳健设计
可耐受±8kV接触静电放电(ESD)和±15kV气隙放电ESD
装配完成且经过测试
经过验证的PCB布局

MAX22193评估套件（EV套件）设计可靠，用于评估MAX22193，这是一款提供并行输出的高速四路工业数字输入。

MAX22193评估套件为所有四路输入提供一个端子板，并为所有四路输出提供一个接头，以便于监控和评估。提供四个现场端LED指示输入状态，以及一个READY LED指示MAX22193工作正常。

应用
