MAX20499

推荐新设计使用

汽车核心供电电源5V、8A/12A降压型转换器

高效、同步降压型8A/12A转换器，工作在3V至5.5V输入电压

数据手册 (Rev. 7) 产品选型表

产品模型: 20

Viewing:

产品详情

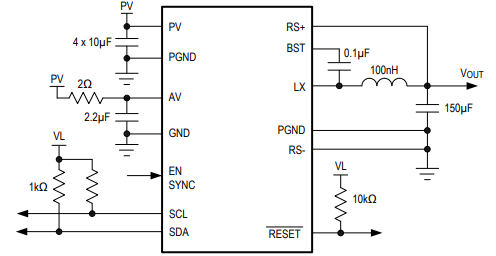

高效率DC-DC转换器
高达12A的峰值输出电流：
- MAX20499A：8A
- MAX20499B：12A
差分远程电压检测
工作电源电压范围：3.0V至5.5V
I²C控制输出电压：0.5V至1.275V（6.25mV步进）
出色的负载瞬态性能
可编程补偿
2.2MHz或1.1MHz工作频率
输出电压精度：±1.5%
低电平有效RESET输出
电流模式、强制PWM操作
过温和短路保护
3.5mm x 3.75mm 17引脚侧可湿FC2QFN封装
-40°C至+125°C 1级汽车温度范围
通过AEC-Q100认证

参考资料

数据手册 1

MAX20499: Automotive Single 8A/12A Step-Down Converter Family Data Sheet (Rev.7) 07/01/2019

申请保密协议

如需完整文档，请填写保密协议(NDA)。要申请获取NDA，请点击此处。

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX20499AFOB/VY+	3.5mm x 3.75mm x 0.7mm, 17-Pin FC2QFN	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20499AFOB/VY+T	3.5mm x 3.75mm x 0.7mm, 17-Pin FC2QFN	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20499AFOE/VY+	3.5mm x 3.75mm x 0.7mm, 17-Pin FC2QFN	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20499AFOE/VY+T	3.5mm x 3.75mm x 0.7mm, 17-Pin FC2QFN	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20499AFOG/VY+	3.5mm x 3.75mm x 0.7mm, 17-Pin FC2QFN	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20499AFOG/VY+T	3.5mm x 3.75mm x 0.7mm, 17-Pin FC2QFN	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20499BFOF/VY+	3.5mm x 3.75mm x 0.7mm, 17-Pin FC2QFN	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20499BFOF/VY+T	3.5mm x 3.75mm x 0.7mm, 17-Pin FC2QFN	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20499BFOH/VY+	3.5mm x 3.75mm x 0.7mm, 17-Pin FC2QFN	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20499BFOH/VY+T	3.5mm x 3.75mm x 0.7mm, 17-Pin FC2QFN	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20499BFOI/VY+	3.5mm x 3.75mm x 0.7mm, 17-Pin FC2QFN	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20499BFOI/VY+T	3.5mm x 3.75mm x 0.7mm, 17-Pin FC2QFN	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20499BFOL/VY+	3.5mm x 3.75mm x 0.7mm, 17-Pin FC2QFN	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20499BFOL/VY+T	3.5mm x 3.75mm x 0.7mm, 17-Pin FC2QFN	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20499BFOM/VY+	3.5mm x 3.75mm x 0.7mm, 17-Pin FC2QFN	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20499BFOM/VY+T	3.5mm x 3.75mm x 0.7mm, 17-Pin FC2QFN	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20499BFON/VY+	3.5mm x 3.75mm x 0.7mm, 17-Pin FC2QFN	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20499BFON/VY+T	3.5mm x 3.75mm x 0.7mm, 17-Pin FC2QFN	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20499BFOO/VY+	3.5mm x 3.75mm x 0.7mm, 17-Pin FC2QFN	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20499BFOO/VY+T	3.5mm x 3.75mm x 0.7mm, 17-Pin FC2QFN	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

12月 14, 2021 - 2159 DESIGN
		pcn_2159
MAX20499BFOF/VY+	量产
MAX20499BFOH/VY+	量产
MAX20499BFOH/VY+T	量产
MAX20499BFOI/VY+	量产
MAX20499BFOL/VY+	量产
MAX20499BFOM/VY+	量产
MAX20499BFON/VY+	量产
MAX20499BFOO/VY+	量产
MAX20499BFOO/VY+T	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

EE-Sim Power®工具 1

EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。

立即开始EE-Sim

评估套件

MAX20499 评估套件

立即购买更多内容

特性和优点

完全硅集成，可以提高效率、最大程度减小电路尺寸
3.0V至5.5V输入电压范围
0.5V至1.275V输出电压范围
I²C控制输出电压(6.25mV步长)
优异的负载瞬态响应
内部可编程补偿
2.2MHz高开关频率
- 强制PWM模式
提供使能和复位管脚
直接用于环路测量
经过验证的PCB布局
完全装配并经过测试

产品详情

MAX20499A评估套件为完全装配并经过测试的PCB，帮助工程师了解MAX20499A和MAX20499B降压型(buck)电压调节器在评估环境下的各项功能。MAX20499A输出电流额定值为8A，MAX20499B输出电流额定值为12A。两款器件均工作在3.0V至5.5V输入电源电压，可将电压调节至0.5V至1.275V输出。

器件具有2.2MHz固定频率PWM模式，可实现更好的抗噪性和负载瞬态响应。2.2MHz频率操作支持使用全陶瓷兼容，最大程度减少外部元件。可编程扩频调制可最大程度抑制电磁辐射。集成的低R_DS(ON)开关可以提高重负载时的效率，并简化电路布局。

I²C接口提供动态电压调节，摆率可编程。其他特性包括可编程软启动、过流和过热保护。

MAX20499A评估套件经过预测试，可直接进行评估。

应用

汽车娱乐系统
SoC核心电源
