MAX20474

推荐新设计使用

3.0V至5.5V输入、6V至18V输出、同步升压转换器

通过车规级AEC-Q100 1级认证的全同步18V升压转换器

数据手册 (Rev. 2) 产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 适合小尺寸解决方案的同步升压转换器
    • 峰值输入电流：4.0A
    • 可通过电阻调节的输出电压范围为6V至18V
    • 可选择6V至18V固定输出，步长为0.25V
    • 工作电源电压范围：3.0V至5.5V
    • 2.2MHz工作频率
    • 低电平有效RESET输出
    • 扩频
  • 高精度
    • ±1.5%输出电压精度，固定
    • ±2.2%输出电压精度，可调
    • 81±3%欠压监控
    • 121±3%过压监控
    • 良好的负载瞬态性能
  • 性能稳定，适合汽车环境
    • 电流模式、强制PWM和SKIP工作模式
    • 过温和短路保护
    • 3mm x 3.5mm、14引脚TDFN封装
    • –40°C至+125°C汽车温度范围
MAX20474
3.0V至5.5V输入、6V至18V输出、同步升压转换器

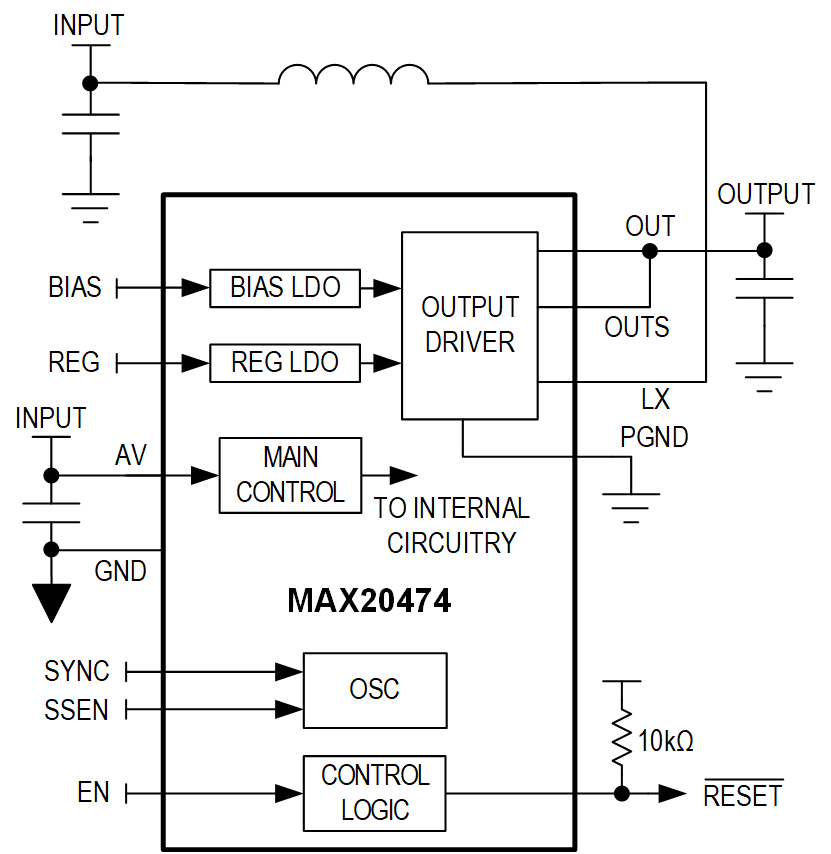

MAX20474: Simplified Block Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

SIMPLIS Models 1

评估套件

MAX20474EVKIT

MAX20474可调和不可调选项评估套件

立即购买 更多内容

特性和优点

  • 适合小尺寸解决方案的同步升压转换器
    • 峰值输入电流：4A
    • 可通过电阻调节的输出电压范围为6V至18V
    • 可选择6V至18V固定输出，步长为250mV
    • 工作电源电压范围：3.0V至5.5V
    • 2.2MHz开关频率操作
    • 低电平有效RESET输出
    • 扩频操作
  • 高精度性能
    • ±1.5%输出电压精度，固定选项
    • ±2.2%输出电压精度，可调选项
    • 81±3%欠压监控
    • 121±3%过压监控
    • 良好的负载瞬态性能
  • 性能稳定，适合汽车环境
    • 电流模式控制、强制PWM和SKIP工作模式
    • 过温和短路保护
    • 节省空间的3mm x 3.5mm 14引脚TDFN封装

产品详情

MAX20474评估套件（EV套件）用于评估同步升压转换器MAX20474的性能。

MAX20474是一款高效DC-DC转换器，可在高达1A的负载下将3.0V至5.5V输入电源升压为6V至18V。升压转换器在负载、线路和温度范围内的输出误差为±1.5%。

该器件具有2.2MHz固定频率PWM模式，可实现出色的抗扰度和负载瞬态响应性能，还提供脉冲频率调制模式(SKIP)，以提高轻负载条件下的效率。2.2MHz工作频率允许该器件使用所有类型的陶瓷电容，且使用极少的外部组件。可编程的扩频调制可充分减少电磁辐射。集成式低 RDSON开关可提高重负载时的效率，并简化其布局，使其比分立式解决方案更简单。

其他功能包括真正关断、软启动以及过流和过温保护。

应用

  • 汽车负载点
MAX20474EVKIT
MAX20474可调和不可调选项评估套件
