MAX2009

量产

1200MHz至2500MHz可调的RF预失真器

业内首款RF前置补偿器IC，用于改善功率放大器的邻信道功率抑制比

数据手册 (Rev. 0)
产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 高达12dB以上的ACPR改进*
  • 独立的增益控制和相位控制
  • 增益扩展达7dB
  • 相位扩展达24°
  • 1200MHz至2500MHz频率范围
  • 出色的增益和相位平坦度
  • 群时延< 1.3ns (结合增益和相位部分)
  • 在整个100MHz带宽内，±0.04ns的群时延波动
  • 能够处理达+23dBm的输入驱动
  • 片内温度变化补偿
  • +5V单电源
  • 低功耗：75mW (典型值)
  • 完全集成的小型28引脚薄型QFN封装
*性能依赖于放大器、偏置和调制电流。
MAX2009
1200MHz至2500MHz可调的RF预失真器

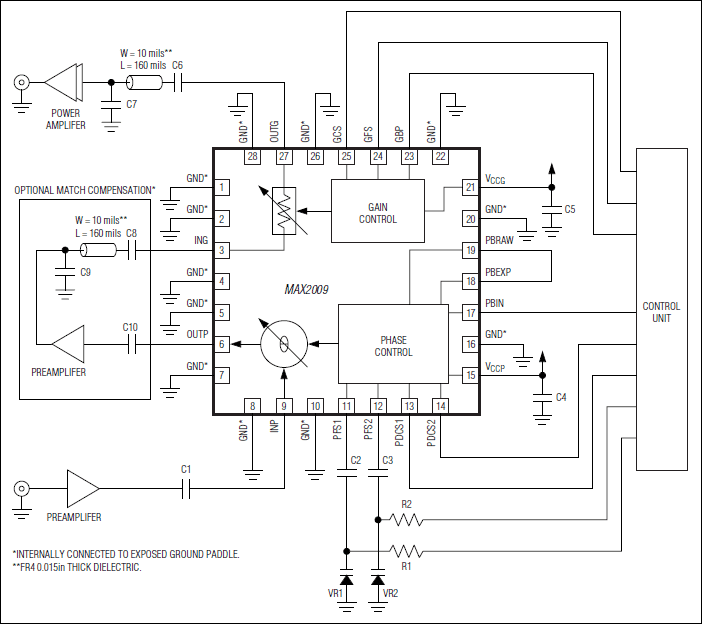

MAX2009：典型应用电路
