MAX20046

量产

汽车级高速USB 2.0保护器

支持模块间连接的微小尺寸方案，具有业界最佳的眼图和集成保护

数据手册 (Rev. 3) 产品选型表
产品模型
10
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

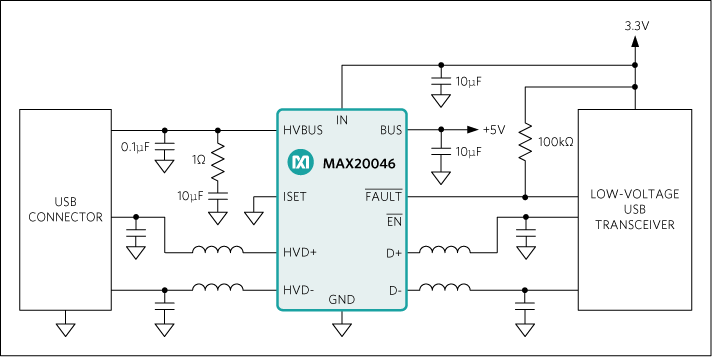

产品详情

  • 23mA/45mA (MAX20046GTCA/V+)或60/120mA (MAX20046GTCC/V+)低电流门限，支持模块间应用
  • 针对USB性能优化的特性
    • 2个RON 3.3Ω (典型值) USB 2.0数据开关
    • 480Mbps、12Mbps或1.5Mbps USB 2.0操作
    • 9ms故障恢复时间
    • 1ms过流屏蔽时间
    • 5.7V (典型值)固定HVBUS保护触发门限
  • 支持汽车环境的可靠性
    • HVBUS输出提供对电池短路和对地短路保护
    • HVD+和HVD-输出提供对电池短路和对HVBUS短路保护
    • 经过测试满足ISO 10605和IEC 61000-4-2 ESD标准
    • 12引脚(3mm × 3mm) TQFN-EP封装
    • -40°C至+105°C工作温度范围
    • AEC-Q100认证
MAX20046
汽车级高速USB 2.0保护器
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

MAX20046EVKIT

MAX20046 评估板

立即购买 更多内容

特性和优点

  • 保护USB BUS、D+和D-信号，可承受高达18V过压和ESD事件
  • USB BUS欠压锁定
  • 23mA/45mA (典型值) USB BUS过流保护门限
  • 1ms过流屏蔽时间
  • 支持480Mbps USB数据信号
  • 低导通电阻
    • BUS：500mmΩ (最大值)
    • D+和D-：3.3Ω (典型值)
  • 低电平有效FAULT输出信号
  • USB供电
  • 完全装配并经过测试
  • 评估MAX20046 IC，器件采用12引脚TQFN封装

产品详情

MAX20046评估板(EV kit)演示MAX20046汽车级高速USB 2.0保护器开关IC，具有过压保护(OVP)、静电放电(ESD)保护以及欠压锁定(UVLO)/过流保护(OCP)，支持汽车USB应用。

器件保护USB BUS、D+和D-数据线不受过压条件的影响，例如对电池短路和ESD事件。UVLO保护BUS不受低压条件的影响，例如对地短路。BUS OCP采用屏蔽周期，允许忽略BUS短暂短路。使用低电平有效FAULT输出信号可监测所有故障。

器件支持高达480Mbps的高速USB差分(D+和D-)信号，BUS具有500mΩ RON(最大值)，D+和D-数据线为3.3Ω RON (典型值)。评估板由USB BUS供电。板载MAX15007A汽车级调节器提供IN基准电压。如果需要60mA/120mA电流门限，可定购MAX20046GTC/V+，可与U1互换。

应用

  • 汽车USB保护
MAX20046EVKIT
MAX20046 评估板
