MAX20021
量产4通道、汽车应用低压降压DC-DC转换器
四路集成电源、高工作频率大幅降低多负载点稳压方案尺寸
- 产品模型
- 8
Viewing:
产品详情
- 内置FET的四路降压DC-DC转换器
- 3.0V至5.5V电源电压
- 1.0V至4.0V固定输出或可调输出
- 2.2MHz (MAX20022)或3.2MHz (MAX20021)开关频率
- 四路通道的每路均可输出高达1A电流
- 提升汽车EMI性能
- 强制PWM操作
- 两通道180°错相
- SYNC输入
- 扩谱选项
- 软启动和电源排序降低浪涌电流
- 单独使能输入以及上电就绪输出,简化排序
- 输入过压/欠压监视
- 过热和短路保护
- 28引脚(5mm × 5mm × 0.8mm) TQFN-EP封装
- -40°C至+125°C工作温度范围

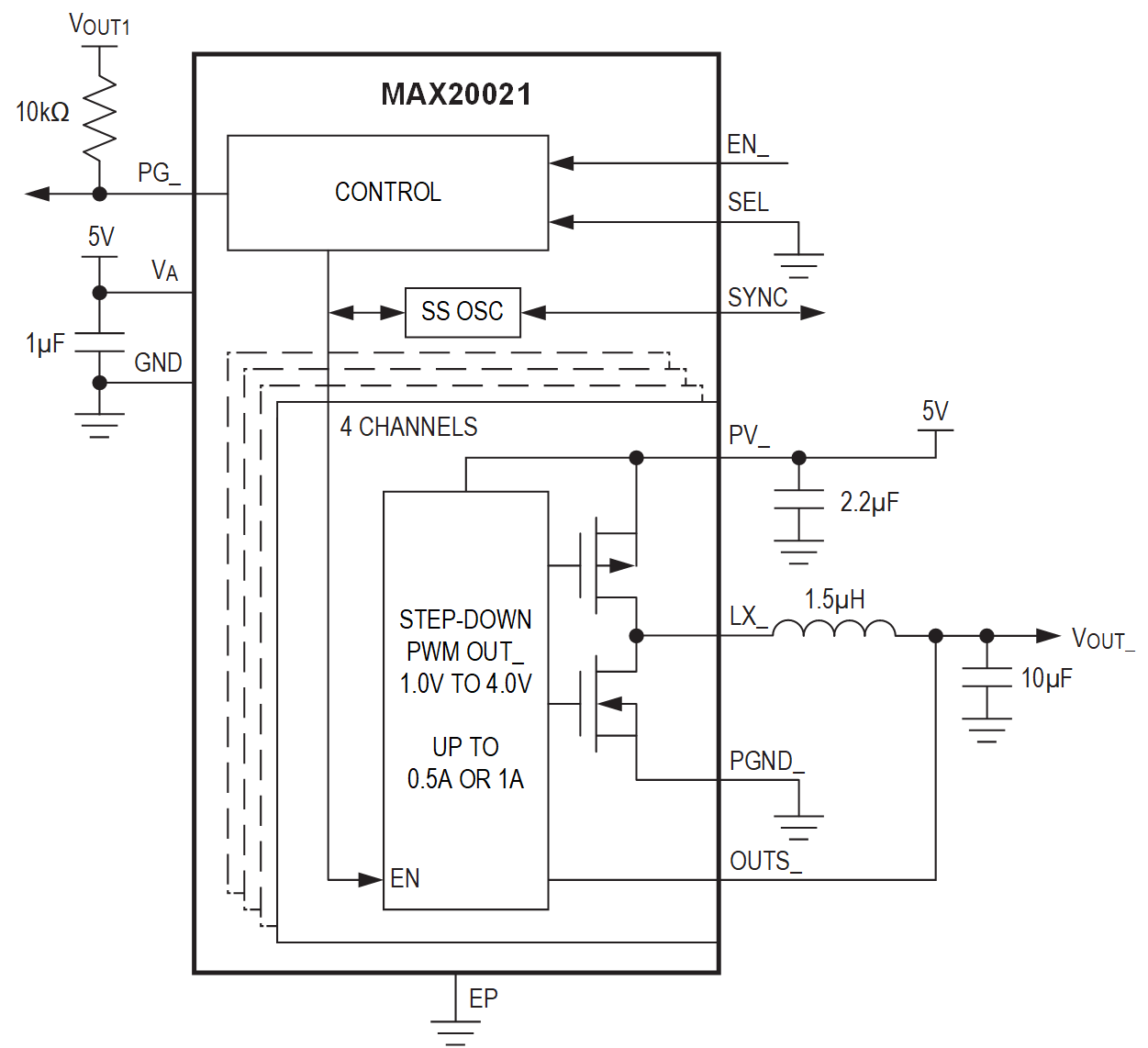

MAX20021/MAX20022电源管理IC (PMIC)集成了四路低压、高效、降压型DC-DC转换器。每路输出都可设置在1.0V至4.0V之间,由工厂直接设置或由外部电阻设置,并可提供高达1A的电流。PMIC工作在3.0V至5.5V,理想用于汽车负载点电源以及后续稳压系统。
PMIC采用固定频率PWM模式工作,开关频率为2.2MHz或3.2MHz。高频工作支持全陶瓷电容设计,减小外部元件尺寸。片内低阻开关确保在重载下保持高效工作,并最大限度地减小电感尺寸,与其它分立方案相比,大大简化电路布局。内部检流和环路补偿缩减电路板面积,降低系统成本。
PMIC提供扩频选项,有助于降低电磁辐射。两片四路降压转换器可使内部时钟180°错相工作。该特性可降低对输入电容的要求,并改善EMI特性。所有四路转换器均工作在AM波段以外的固定PWM模式。PMIC提供了SYNC输入,可同步至外部时钟。
PMIC提供单独的使能输入以及上电就绪/复位输出,同时具有工厂预编程的RESET周期。
PMIC具有以下保护功能:输入过压保护、输入欠压指示、输入欠压锁定、逐周期限流以及热关断。当输入电压跌落到UVM门限以下时,输入欠压指示器驱动PG_为低,表明发生欠压状况。
MAX20021/MAX20022 PMIC采用28引脚TQFN封装,并带有裸焊盘,工作在-40°C至+125°C汽车级温度范围。
应用
- 汽车
- 工业
参考资料
数据手册 1
应用笔记 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
MAX20021ATIA+ | 28-LFCSP-5X5X0.75 | ||
MAX20021ATIA+T | 28-LFCSP-5X5X0.75 | ||
MAX20021ATIA/V+ | 28-LFCSP-5X5X0.75 | ||
MAX20021ATIA/V+T | 28-LFCSP-5X5X0.75 | ||
MAX20021ATIB/V+ | 28-LFCSP-5X5X0.75 | ||
MAX20021ATIB/V+T | 28-LFCSP-5X5X0.75 | ||
MAX20021ATIC/V+ | 28-LFCSP-5X5X0.75 | ||
MAX20021ATIC/V+T | 28-LFCSP-5X5X0.75 |
产品型号 | 产品生命周期 | PCN |
---|---|---|
10月 31, 2019 - 1851 WAFER FAB |
||
MAX20021ATIA+ | 量产 | |
MAX20021ATIA+T | 量产 | |
MAX20021ATIA/V+ | 量产 | |
MAX20021ATIA/V+T | 量产 | |
MAX20021ATIB/V+ | 量产 | |
MAX20021ATIC/V+ | 量产 | |
MAX20021ATIC/V+T | 量产 | |
6月 18, 2021 - 2161 ASSEMBLY |
||
MAX20021ATIA/V+ | 量产 | |
MAX20021ATIA/V+T | 量产 | |
MAX20021ATIB/V+ | 量产 | |
MAX20021ATIC/V+ | 量产 | |
MAX20021ATIC/V+T | 量产 |
