MAX17555

推荐新设计使用

集成60V、50mA、超小型、高效率、同步降压DC-DC转换器

60V、低I_Q同步降压稳压器可实现高效率

数据手册 (Rev. 1) 产品选型表

产品模型: 6

Viewing:

产品详情

减少外部元件数量并降低总成本
- 无肖特基同步操作
- 内部控制环路补偿
- 内部固定软启动
- 固定开启/关闭输入电压(MAX17554)
- 全陶瓷电容，超紧凑布局

减少DC-DC稳压器库存数量
- 4V至60V宽输入电压范围(MAX17555)
- 10V至60V宽输入电压范围(MAX17554)
- 固定3.3V（MAX17554A、MAX17555A）和5V（MAX17554B、MAX17555B）输出电压选项
- 可调输出范围为0.8V至VIN的90%（MAX17554C、MAX17555C）
- 提供高达50mA的负载电流

降低功耗
- 通过断续导通模式(DCM)工作提高轻负载效率
- 通过内部电路的外部自举输入(FB/VO)降低功率损耗（固定输出器件选项）
- 固定70kHz开关频率
- 3.8µA关断电流(MAX17555)

灵活的设计
- 可编程EN/UV和HYST阈值(MAX17555)
- 用于输出状态监控的开漏输出（低电平有效复位）(MAX17555)

稳定的工作性能
- 内置打嗝模式过载保护
- 过温保护
- 符合CISPR32 Class B规格
- -40°C至+125°C宽环境工作温度范围，-40°C至+150°C结温

参考资料

数据手册 1

MAX17554-MAX17555: 4V to 60V, 50mA, Ultra-Small, High Efficiency, Synchronous Step-Down DC-DC Converter Data Sheet (Rev.1) 04/19/2023

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX17555AATA+	8-LFCSP-2X2X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX17555AATA+T	8-LFCSP-2X2X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX17555BATA+	8-LFCSP-2X2X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX17555BATA+T	8-LFCSP-2X2X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX17555CATA+	8-LFCSP-2X2X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX17555CATA+T	8-LFCSP-2X2X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

工具及仿真模型

LTspice 1

MAX17555 - Step-Down (Buck) Regulators

LTspice中提供以下器件型号：

MAX17555A
MAX17555B
MAX17555C

EE-Sim Power®工具 1

EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。

立即开始EE-Sim

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

MAX17555 评估套件

立即购买更多内容

特性和优点

降压转换器的输入电压范围为 14V 至 60V
输出电压为 12V，连续负载电流高达 30mA
峰值效率：89.1%
外部元件数量很少
70kHz 开关频率
电阻可编程的输入使能-欠压 (EN/UV) 和滞后 (HYST)

内部环路补偿
内部软启动时间：0.8ms（典型值）
电压监控和开漏 RESET 输出
中断模式过流和过温保护
经过验证的 PCB 布局
全面装配且经过测试

产品详情

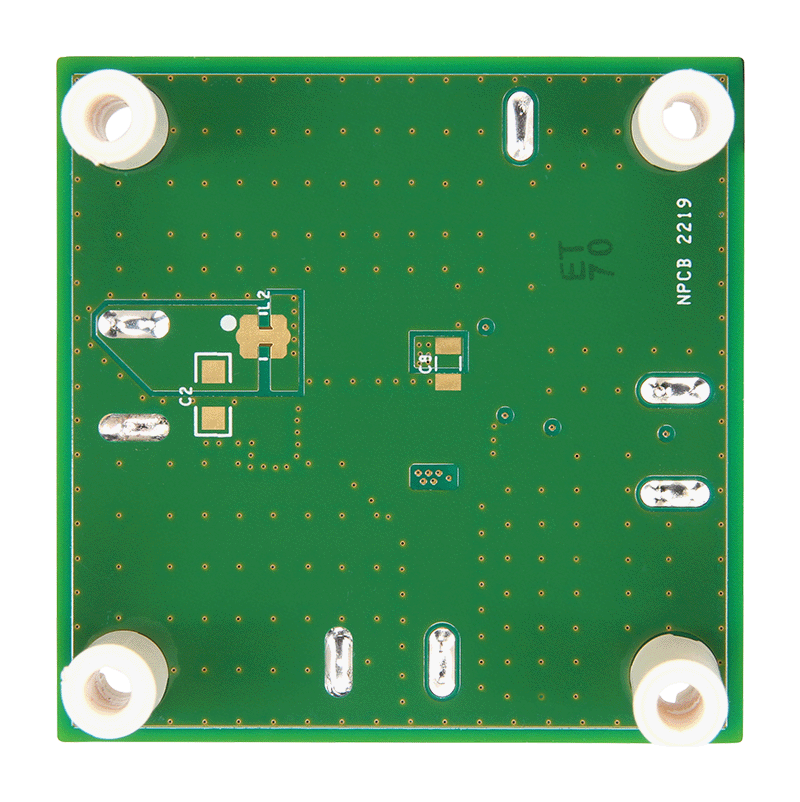

MAX17555C 评估套件（EV 套件）是一款全面装配并经过测试的电路板，用于演示 MAX17555C 的性能，这是一款 4V 至 60V、50mA、超小型、高效、同步降压 DC-DC 转换器，采用 8 引脚 TDFN (2mm x 2mm) 封装。该评估套件可在 14V 至 60V 输入电压范围内工作，并提供 12V、30mA 输出。该 EV 套件通过使用 EN/UV 和 HYST 引脚设置为在 20V（最大值）时开启，14V（最大值）时关闭。降压型转换器在 70kHz 频率下工作，通过提供的元件可实现 89.1% 的峰值效率。

该评估套件使用简单，可通过很少的外部元件进行轻松配置。MAX17555C 采用可编程输入EN/UV、HYST 阈值和开漏 RESET 信号。该套件提供针对过载和短路情况的内置中断模式保护功能以及热关断功能。该评估套件符合 CISPR32 B 类标准。

资料

MAX17555CEVKIT ODB Files
2.94 M

MAX17555 评估套件

立即购买更多内容

特性和优点

降压转换器输入电压范围：10V 至 60V
输出电压为 5V，连续负载电流高达 50mA
峰值效率：87.3%
外部元件数量很少
70kHz 开关频率
电阻可编程的输入使能-欠压 (EN/UV) 和滞后 (HYST)
内部环路补偿

内部软启动时间：0.8ms（典型值）
电压监控和开漏 RESET 输出
从输出电压自举以提高效率
中断模式过流和过温保护
经过验证的 PCB 布局
全面装配且经过测试

产品详情

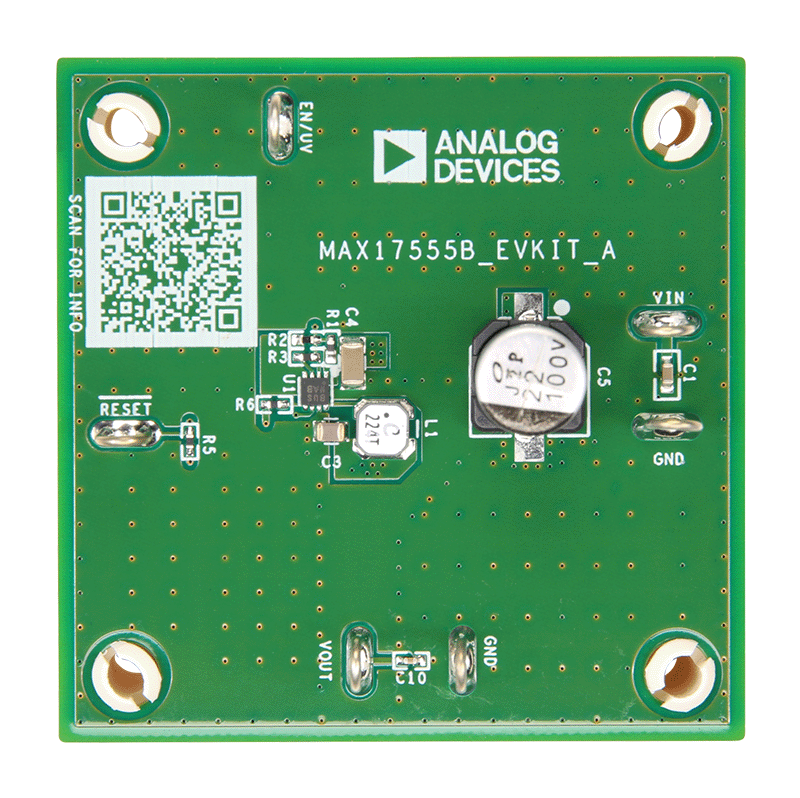

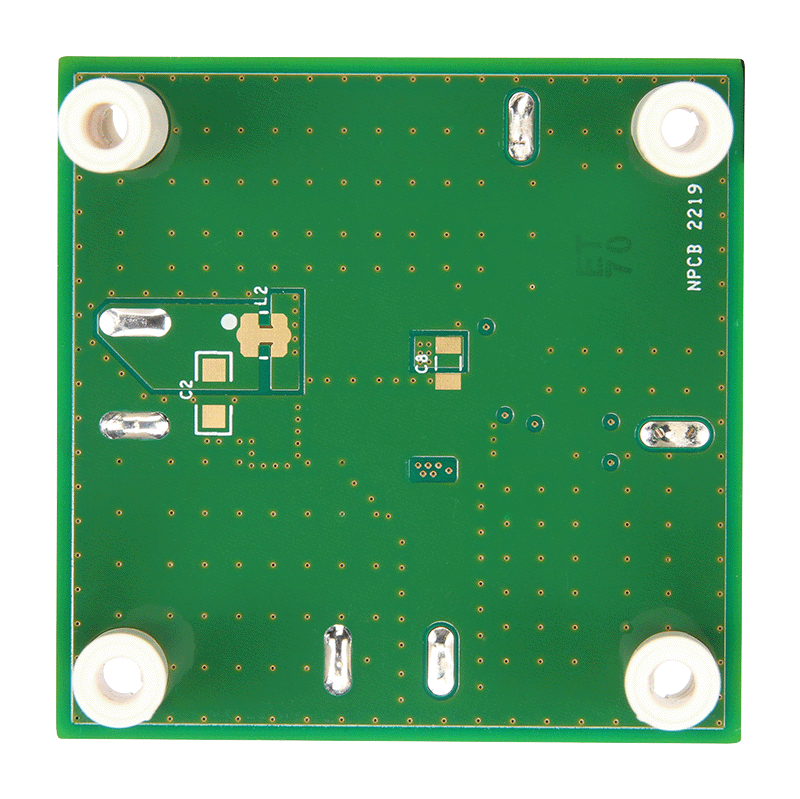

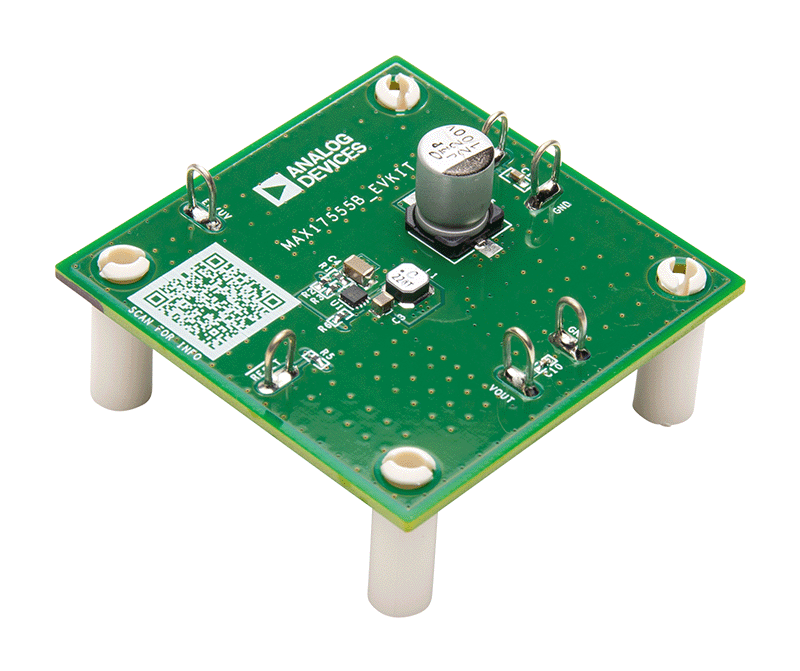

MAX17555B 评估套件（EV 套件）是一款全面装配并经过测试的电路板，用于演示 MAX17555B 的性能，这是一款 4V 至 60V、50mA、超小型、高效、同步降压 DC-DC 转换器，采用 8 引脚 TDFN (2mm x 2mm) 封装。该评估套件可在 10V 至 60V 输入电压范围内工作，并提供 5V、50mA 输出。该 EV 套件通过使用 EN/UV 和 HYST 引脚设置为在 13V（最大值）时开启，10V（最大值）时关闭。降压型转换器以 70kHz 的固定频率进行开关，通过提供的元件可实现 87.3% 的峰值效率。

该评估套件使用简单，可通过很少的外部元件进行轻松配置。MAX17555B 采用可编程输入 EN/UV 和 HYST 阈值，以及开漏 RESET 信号。该套件提供针对过载和短路情况的内置中断模式保护功能以及热关断功能。该评估套件符合 CISPR32 B 类标准。

资料

MAX17555BEVKIT ODB Files
2.94 M

MAX17555 评估套件

立即购买更多内容

特性和优点

降压转换器的输入电压范围为 7.5V 至 60V
输出电压为 3.3V，连续负载电流高达 50mA
峰值效率：87%
外部元件数量很少
70kHz 开关频率
电阻可编程的输入使能-欠压 (EN/UV) 和滞后 (HYST)
内部环路补偿

内部软启动时间：0.8ms（典型值）
电压监控和开漏 RESET 输出
从输出电压自举以提高效率
中断模式过流和过温保护
经过验证的 PCB 布局
全面装配且经过测试

产品详情

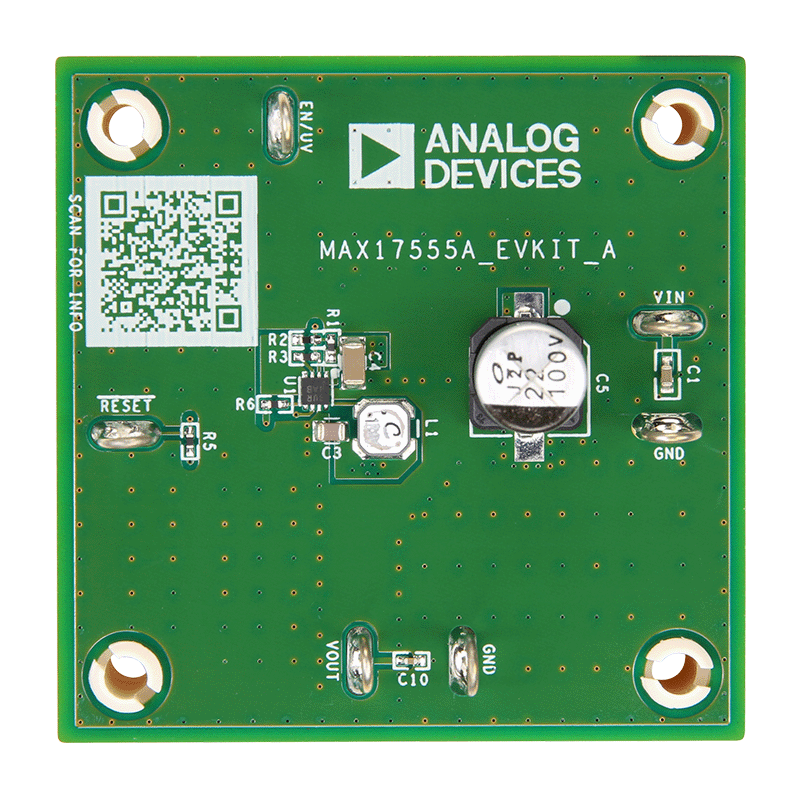

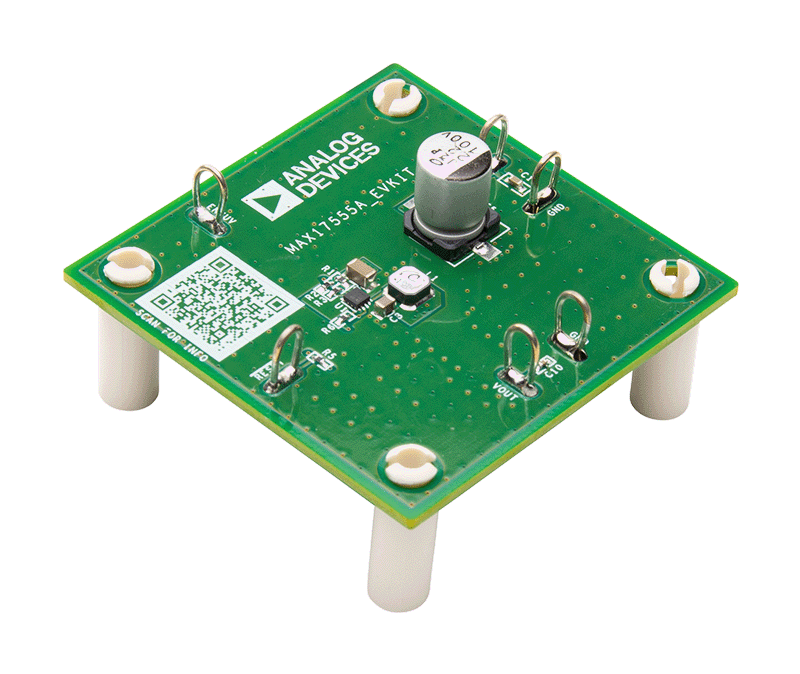

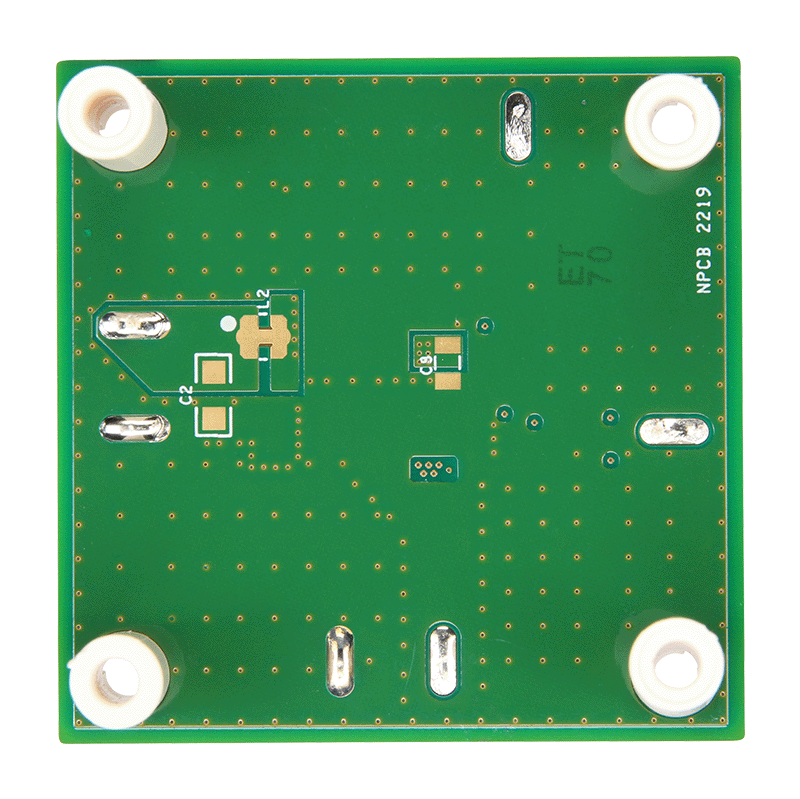

MAX17555A 评估套件（EV 套件）是一款全面装配并经过测试的电路板，用于演示 MAX17555A, 的性能，这是一款 4V 至 60V、50mA、超小型、高效、同步降压 DC-DC 转换器，采用 8 引脚 TDFN (2mm x 2mm) 封装。该评估套件可在 7.5V 至 60V 输入电压范围内工作，并提供 3.3V、50mA 输出。该 EV 套件通过使用 EN/UV 和 HYST 引脚设置为在 10.1V（最大值）时开启，7.5V（最大值）时关闭。MAX17555A 在 70kHz 固定频率下工作，通过提供的元件可实现 87% 的峰值效率。

该评估套件使用简单，可通过很少的外部元件进行轻松配置。MAX17555A 采用可编程输入 EN/UV 和 HYST 阈值，以及开漏 RESET 信号。该套件提供针对过载和短路情况的内置中断模式保护功能以及热关断功能。该评估套件符合 CISPR32 B 类标准。

资料

MAX17555AVKIT ODB Files
2.94 M
