MAX17543

量产

4.5V-42V、2.5A、高效、同步降压DC-DC转换器，带内部补偿

宽输入电压、2.5A内部FET同步降压型转换器非常适合工业应用

数据手册 (Rev. 1) 产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 减少外部元件数量并降低总成本
    • 无肖特基同步操作
    • 提供内部补偿，以实现任何输出电压
    • 内置软启动
    • 全陶瓷电容设计，布局紧凑
  • 减少DC-DC稳压器库存数量
    • 宽输入范围：4.5V至42V
    • 可调输出：0.9V至0.9 x VIN
    • 100kHz至2.2MHz可调开关频率，具有外部同步功能
  • 降低功耗
    • 峰值效率 >90%
    • PFM/DCM可提高轻负载效率
    • 关断电流：2.8µA
  • 在恶劣工业环境中可靠运行
    • 峰值限流保护
    • 内置通过低电平有效RESET监控输出电压的功能
    • 可编程EN/UVLO阈值
    • 单调启动进入预偏置负载状态
    • 过温保护
    • 较高的工业级-40°C至+125°C工作温度范围/-40°C至+150°C结温范围
MAX17543
4.5V-42V、2.5A、高效、同步降压DC-DC转换器，带内部补偿

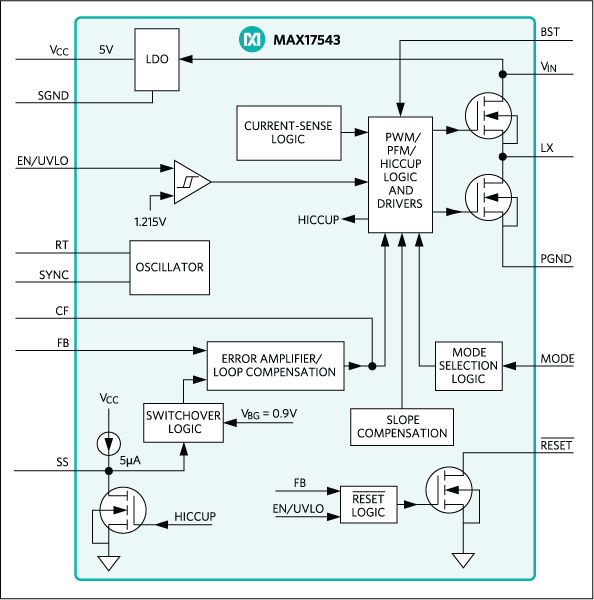

MAX17543: Block Diagram
