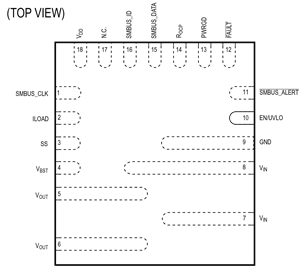

MAX16550B

The MAXPOWERTOOL002# is an interface adapter between a host PC (IBM™-compatible) and Analog Devices' PMBus compatible eval boards for power solutions such as hot swaps, 12V multiphase controllers, and 12V point of load devices. The interface to the host PC is a standard type-A to mini-B USB cable. The interface to the eval board is through a 16-pin ribbon cable that carries the PMBus commands.

The MAXPOWERTOOL002# is intended to be used with Analog Devices’s Digital PowerTool GUI, and it works with the following devices: MAX20751, MAX20754, MAX20710, MAX20730, MAX20743, MAX20734, MAX20796, MAX20810, MAX20815, MAX16550, MAX16545B/C.

• 高密度(4mm x 4.5mm @ 30A)：比传统方案的电路面积小25%
  • 单芯片集成电源、控制和监测
• 集成功率MOSFET，12 V电源通路上的总电阻为1.9mΩ (R_DS(ON)，包括封装)
  • 集成无损、高精度电流检测
  • 集成LDO提供V_DD电源(1.8V偏置电源)
• 支持高级系统电源管理 — PMBus/SMBus遥控，具有全面的状态监测和报告
  • 负载电流指示(I_LOAD)引脚提供高精度模拟输出电流指示
  • 可编程软启动，限制浪涌电流
• 在不到5µs内检测和隔离严重过流
• 在不到250ns内实现失效保护过流(Safe-OCP)检测和隔离
  • 3级可编程过流保护(MAX16550)
  • 启动期间V_IN至V_OUT短路保护

MAX16550家族为保护IC，包含集成低电阻MOSFET和无损电流检测电路，具有SMBus/PMBus™控制和报告。

IC设计用于为系统的12V电源配电、控制、监测和保护提供最优方案。内部LDO为保护IC提供偏置电源电压。

如果未检测到故障，IC开始启动，并设计为提供可控、单调启动。提供可编程软启动缓升和延迟，以限制启动期间的浪涌电流。

IC检测12V系统电源轨的电流、电压和功率，提供多级保护，在检测到故障时快速关断。

Maxim的专利无损电流检测高精度检测电流随负载和温度的变化，提高系统总能源效率，降低功耗。

全时监测输出电压。如果任何时间输出电压下降到低于可编程输出欠压锁定门限，PWRGD信号触发为低电平。如果任何时间输入电压下降到低于可编程输入欠压锁定门限，PWRGD信号触发为低电平。三款IC可通过PMBus设置为提供输入过压保护。默认禁止输入过压保护。通过PMBus使能时，如果输入电压超过可编程过压门限，MOSFET闭锁，并发出故障指示。

评估套件(EV kit)包括已装配并经过测试的印刷电路板，使用MAX16550保护IC实施12V电源配电网络。全部MAX16550特性均可利用该评估套件验证。本手册中讨论的所有主题的更详细解释请参见MAX16550数据手册。

如果对电路板进行修改，相应地替换U7，MAX16550评估套件亦可评估MAX16550A和MAX16550B器件。

应用

• 240VA
• 断路器/电子保险丝、热插拔
• 12V电源上的集成保护IC
• 服务器、网络、存储、通信设备以及交/直流电源
