MAX1214
1.8V、12位、210Msps ADC,用于宽带系统
产品详情
- 210Msps转换速率
- -67.6dBFS低噪声基底
- 优异的低噪声特性
- fIN = 100MHz时,SNR = 65.6dB
- fIN = 250MHz时,SNR = 65dB
- 优异的动态范围
- fIN = 100MHz时,SFDR = 74.2dBc
- fIN = 250MHz时,SFDR = 77.2dBc
- fNOTCH = 28.8MHz,噪声带宽50MHz时NPR为59.5dB
- 单1.8V供电
- fSAMPLE = 210MHz和fIN = 100MHz时,820mW功耗
- 片内跟踪保持放大器
- 内置1.23V带隙基准
- 片内可选2分频时钟输入
- 带数据时钟输出的LVDS数字输出
- 可提供MAX1214的评估板

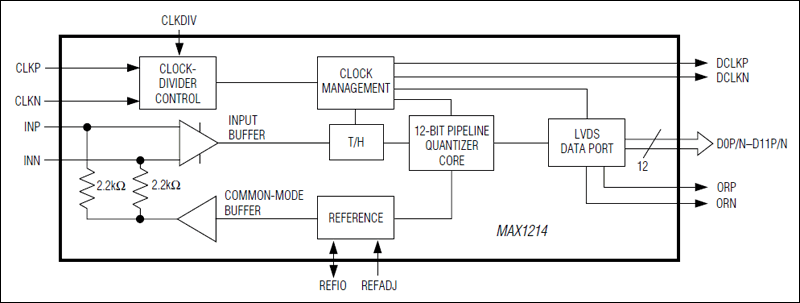

MAX1214是单片,12位, 210Msps模数转换器(ADC),针对高达300MHz的高IF频率进行了优化,具有出众的动态性能。该器件转换速率可达到210Msps,而功耗仅为820mW。
采样速率210Msps, 输入频率达250MHz时, MAX1214具有77.2dBc的无杂散动态范围(SFDR)。其66dB的优异信噪比(SNR) (10MHz时)在高达300MHz的输入频率范围内仍保持平坦(2dB以内)。该ADC具有优异的低至-67.6dBFS的噪声基底,非常适合电缆前端接收器和蜂窝基站收发器功放预失真等宽带应用。
MAX1214要求单1.8V供电。支持差分或单端模拟输入,AC或DC耦合。该ADC还具有可选的片内2分频时钟电路,允许采用频率高达340MHz的时钟,有助于降低输入时钟相位噪声。建议采用低电压差分信号(LVDS)时钟,以获得最佳性能。转换器的数字输出兼容LVDS,可选择二元补码或偏移二进制数据格式。
MAX1214可提供带裸焊盘(EP)的68引脚QFN封装,工作于工业温度范围(-40°C至+85°C)。
还可以提供新的无缓冲版本,具有更高的动态性能(MAX1214N)
若需了解所有与该器件引脚兼容的8位/10位/12位高速ADC,请参考参数表。
