LTM4719

推荐用于新设计

带有 I²C 电池健康监测器的 42V 双输入、低噪声 150mA 降压型 μModule 稳压器

数据手册 (Rev. 0) 产品选型表

产品模型: 2

Viewing:

产品详情

两种输入电源之间的无缝自动转换
集成电池健康监测器
双输入宽电压范围：2.4V 至 42V
电池健康监测器输入电压：1.8V 至 5.5V
可调输出范围：1V 至 4.2V
高达 150mA 的连续输出电流
集成低压差线性稳压器：150mA 负载下为 195mV，输出噪声低

200kHz 至 2.2MHz 开关频率
与外部时钟同步
电流模式控制，最短导通时间为 60ns
Burst Mode® 运行，I_Q = 18.5μA
可编程输入 UVLO 阈值和带中断输出的放电警报
输入有效、优先通道和 PG 指示器
采用小型 64 引脚 BGA、7mm × 7mm × 1.85mm 封装

产品模型: 2

参考资料

数据手册 1

LTM4719: 42V Dual Input, Low Noise 150mA Step-Down μModule Regulator with I²C Battery Health Monitor Data Sheet (Rev.0) 02/14/2025

用户手册 1

EVAL-LTM4719-AZ User Guide: LTM4719 | 42V Dual Input, Low Noise 150mA Step-Down μModule Regulator with I²C Battery Health Monitor (Rev.0) 02/14/2025

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTM4719EY#PBF	64-Ball Chip Scale Package Ball Grid Array [CSP_BGA]	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM4719IY#PBF	64-Ball Chip Scale Package Ball Grid Array [CSP_BGA]	Material Declaration Reliablity Data	Ultra Librarian SamacSys

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

LTM4719 | 带有 I2C 电池健康监测器的 42V 双输入、低噪声 150mA 降压型 μModule 稳压器

立即购买更多内容

特性和优点

输入之间的无缝过渡
与 LTpowerPlay 兼容
- 库仑计数器 GUI 易于使用
- 访问库仑计数器寄存器数据
可选超级电容器平衡器

产品详情

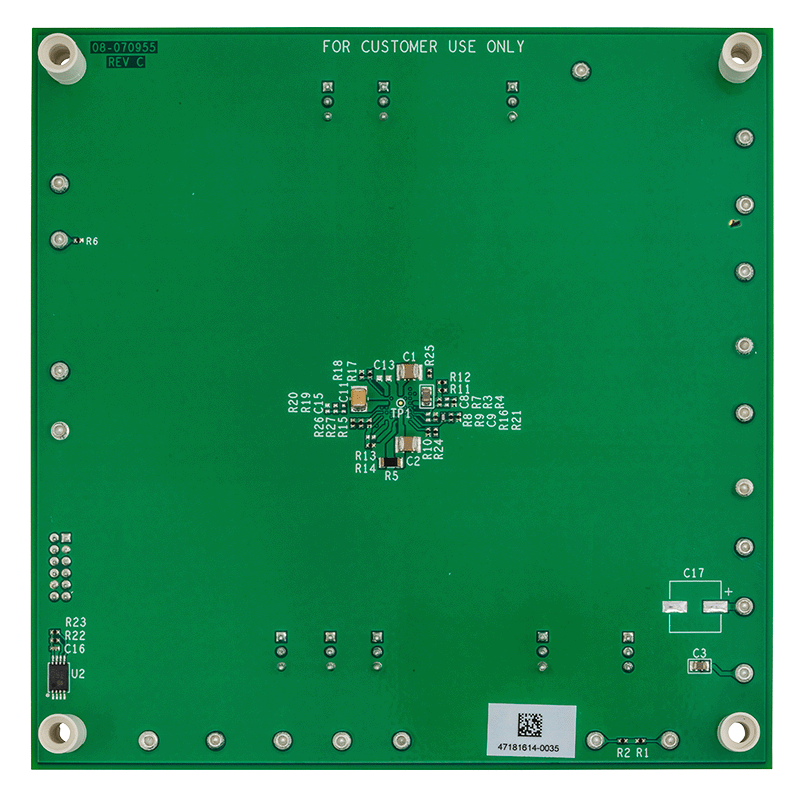

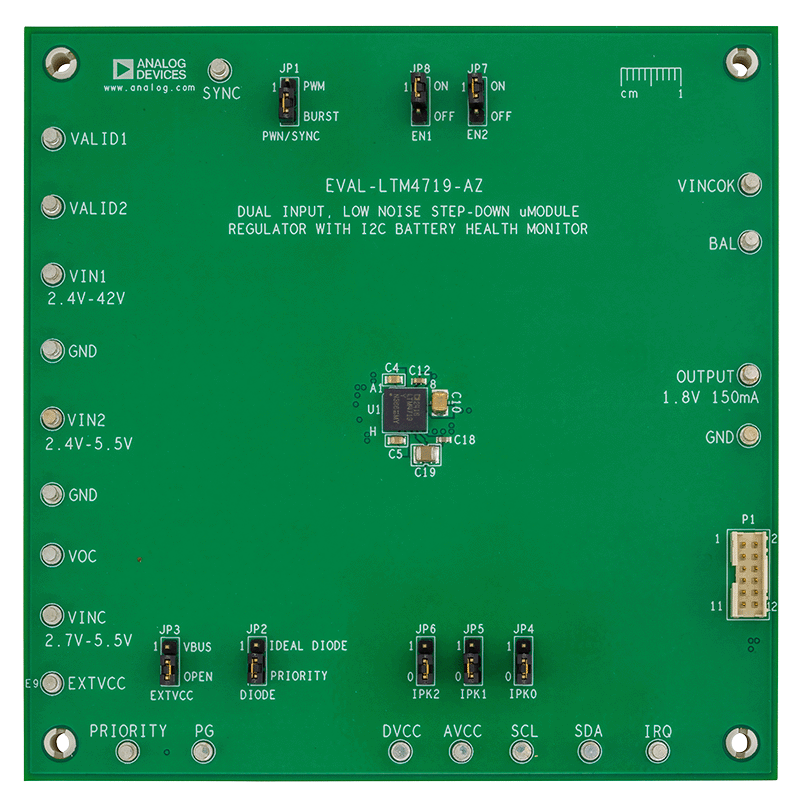

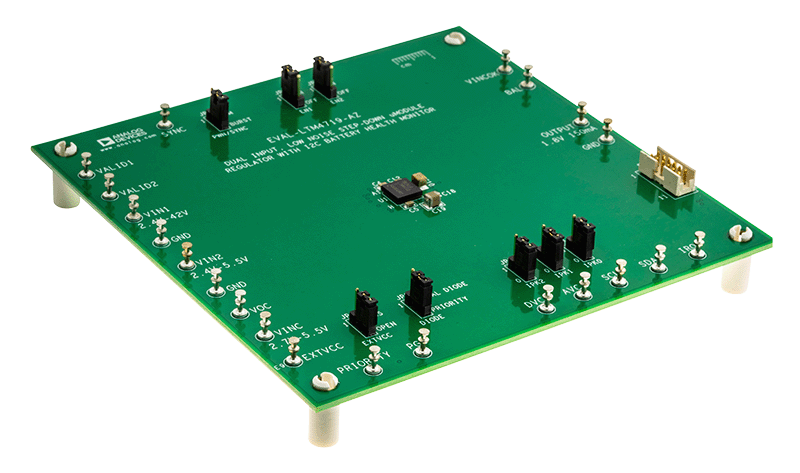

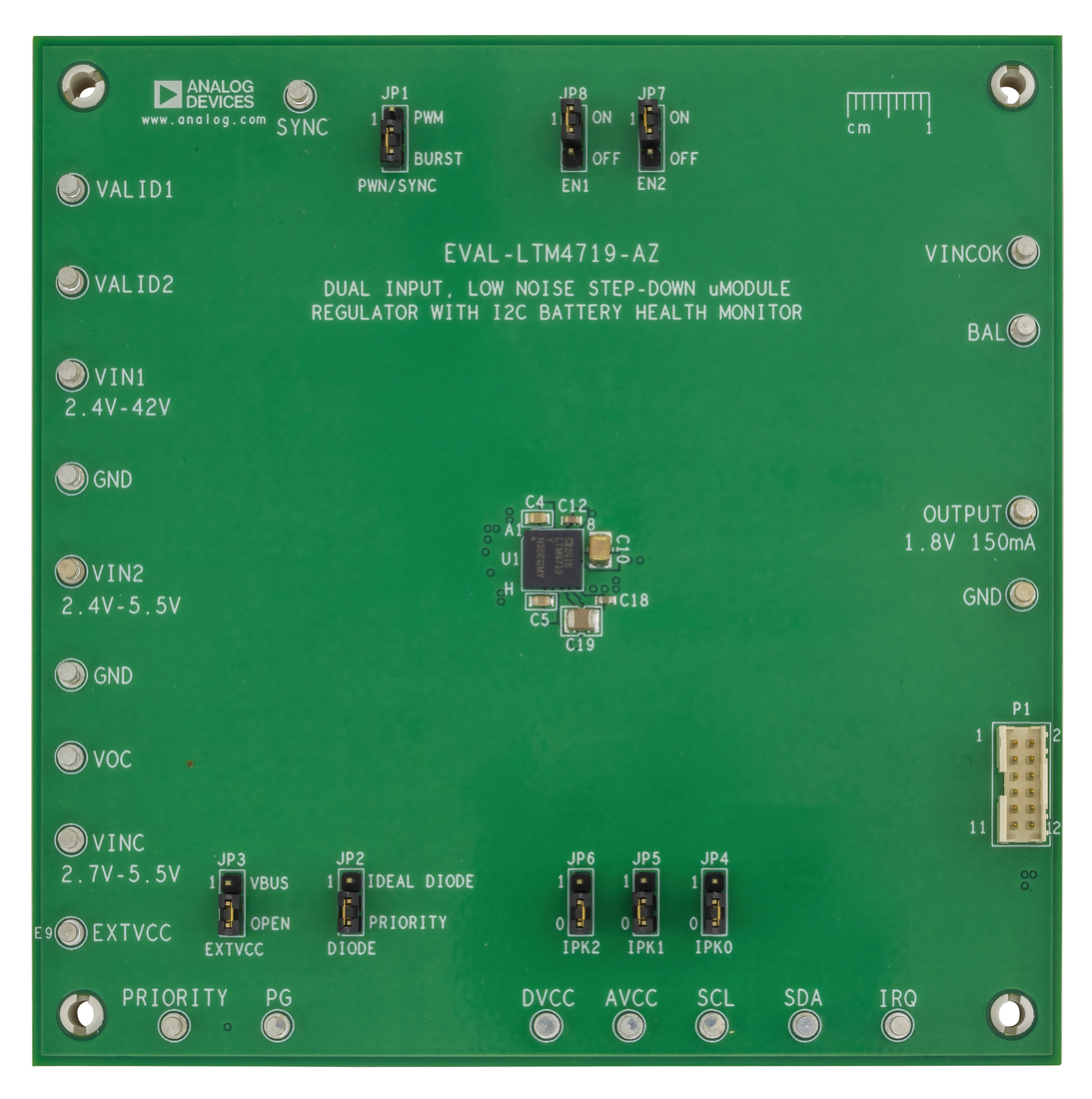

EVAL-LTM4719-AZ 评估板采用 LTM^®4719，这是一款 42V 双输入、150mA 同步降压型电源 μ模块^® （微模块）稳压器，带有集成电池健康监测器和低压差线性稳压器。EVAL-LTM4719-AZ 具有 2.4V 至 42V 的宽工作输入范围，并支持两个独立输入电源之间的无缝转换。输出范围为 1V 至 4.2V，可提供高达 150mA 的连续输出电流。

EVAL-LTM4719-AZ 还具有 EXTV_CC 至 V_BUS 的跳线 (JP3)，可在某些应用中提高效率。可以通过 VALID1、 VALID2、 PRIORITY、PG 指标来监控系统。有精确的 V_SET1 和 V_SET2 比较器来编程独立的欠压锁定 (UVLO) 阈值。故障保护特性包括输入 UVLO、电源良好、限流值和过温保护。内置精密库仑计支持 1.8V 至 5.5V 的输入电压和高达 100mA 的峰值电流。EVAL-LTM4719-AZ 利用跳线，通过设置 IPK0（JP4）、IPK1（JP5）和 IPK2（JP6），轻松地将库仑计的峰值电流限制从 5mA 编程为 100mA。

EVAL-LTM4719-AZ 可使用 ADI公司 I²C/SMBus/PMBus 适配器 DC1613A，直接连接到 P1 处的 PC。LTpowerPlay^® 允许用户运行图形用户界面 (GUI) 并配置电池健康状态 (SoH) 监视器。
