LTC7003

推荐新设计使用

快速、60V 保护、高压侧 NMOS 静态开关驱动器

数据手册 (Rev. C) 产品选型表
产品模型
12
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 宽工作VIN：3.5V至60V
  • 针对快速导通和关闭时间的1Ω下拉、2.2Ω上拉，具有35ns传输延迟
  • 内部电荷泵，可实现100%占空比
  • 短路保护
  • 可调电流跳变阈值
  • 电流监控器输出
  • 自动重启定时器
  • 开漏故障标志
  • 可调导通摆率
  • 栅极驱动器电源电压为3.5V至15V
  • 可调VIN欠压和过压闭锁
  • 可调驱动器电源VCC欠压保护
  • 低关断电流：1µA
  • CMOS兼容输入
  • 散热增强型、支持高压的16引脚MSOP封装
  • 通过AEC-Q100汽车应用认证
LTC7003
快速、60V 保护、高压侧 NMOS 静态开关驱动器
LTC7003 Application Circuit LTC7003 Pin Configuration LTC7003 Performance Graph
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

技术文章 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

硬件生态系统

部分模型 产品周期 描述
高压热插拔控制器 2
LT4256-1
LT4256-2
正高电压热插拔控制器
LTM9100
量产 具 I2C 命令和遥测功能的 Anyside™ 高电压隔离型开关控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • LTC7003
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1

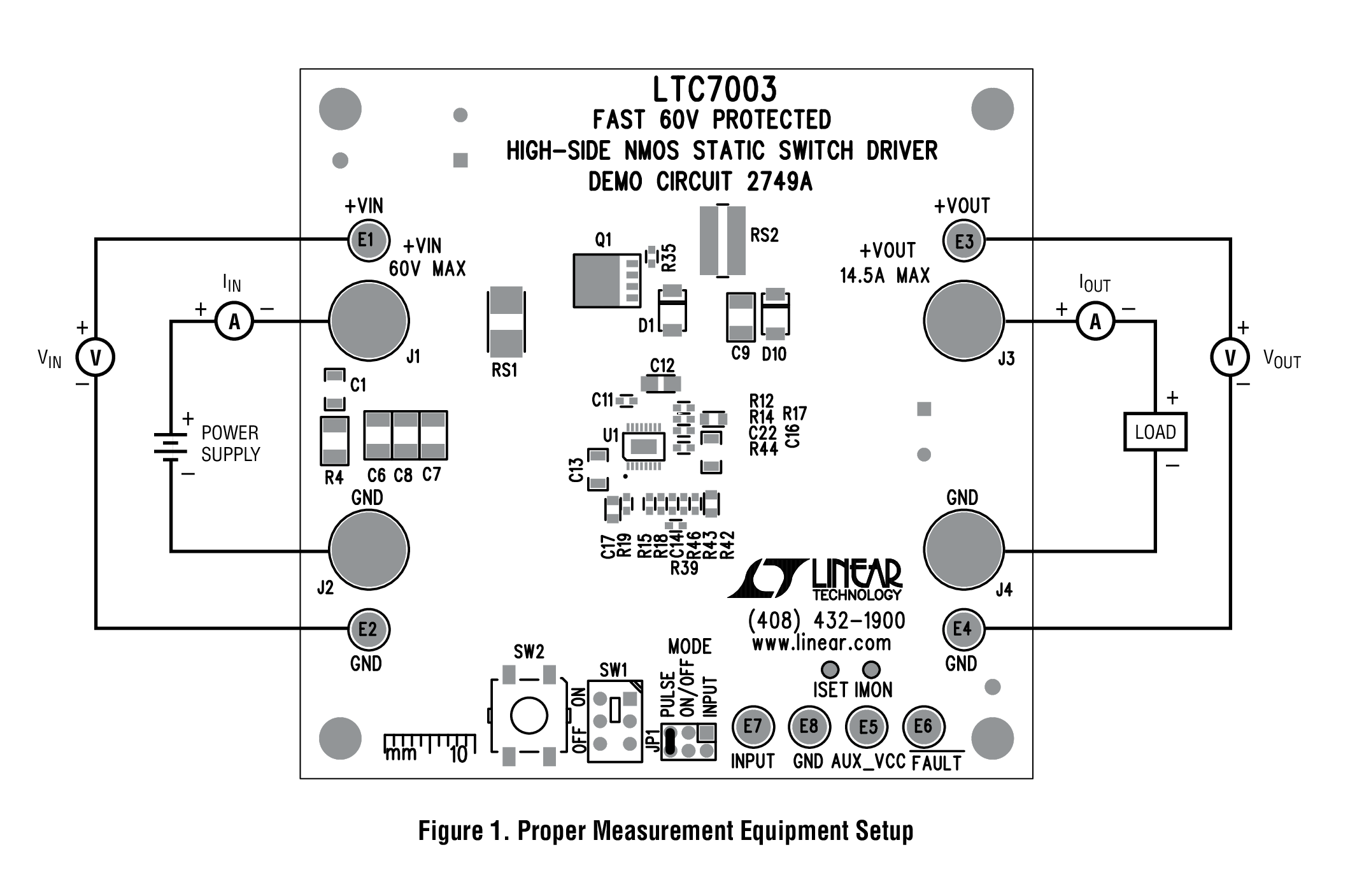

DC2749A

LTC7003EMSE演示板 | 受保护的NMOS驱动器；6V ≤ VIN ≤ 60V，IOUT高达14.5A

立即购买 更多内容

产品详情

演示电路2749A是一款60V保护、高边开关，内置LTC7003。该演示板可在6V至60V输入电压范围内切换14.5A输出负载。宽输入范围和低关断电流（1μA，典型值）使其适用于汽车、工业、医疗仪器和电信应用。该板提供45ns（典型值）的低传输延迟、快速开关时间(<10ns)和100%占空比工作特性。
DC2749A
LTC7003EMSE演示板 | 受保护的NMOS驱动器；6V ≤ VIN ≤ 60V，IOUT高达14.5A
DC2749A
