LTC699
量产微处理器监控电路
- 产品模型
- 6
Viewing:
产品详情
- 保证复位置为有效 (在 VCC = 1V)
- 1.5mA 最大电源电流
- SO-8 封装
- 4.65V 高精度电压监视器
- 电源正常 / 复位时间延迟:200ms
- 极少的外部组件数目
- 性能规格在整个温度范围
- MAX699 的绝佳升级产品

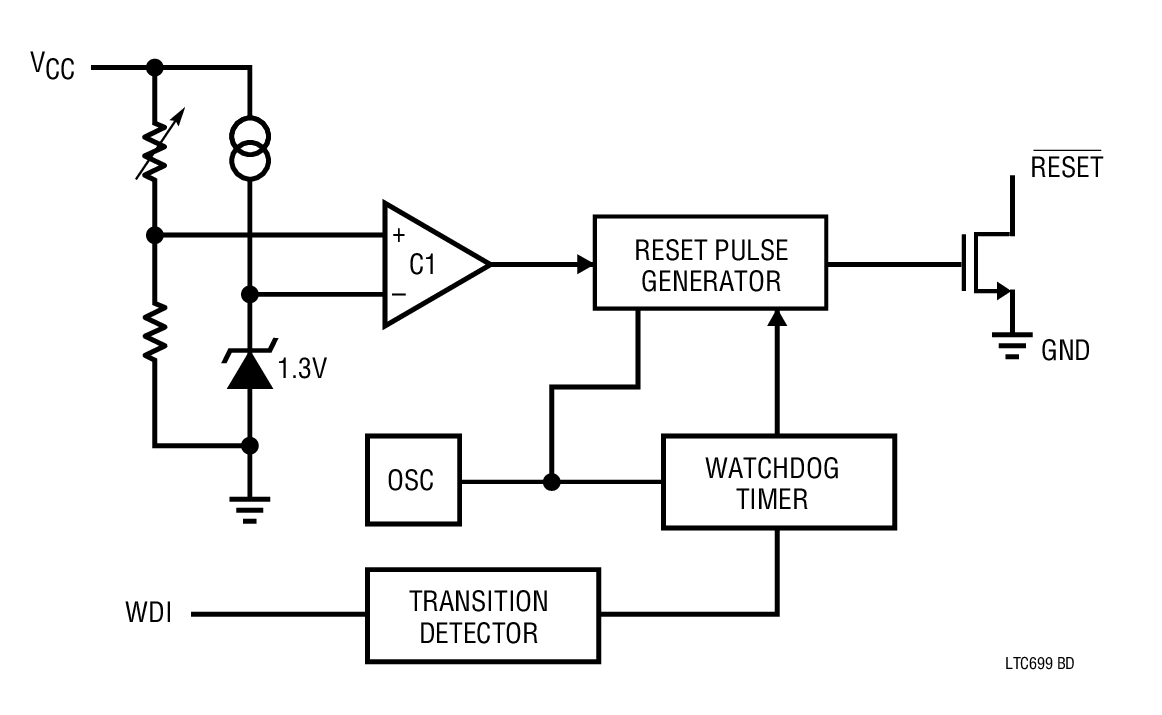

LTC699 提供了针对基于微处理器之系统的电源监视。其特性包括微处理器复位和看门狗定时。高精度内部电压基准和比较器电路负责监视电源线路。当出现某种超容差情况时,RESET 输出被强制为低电平有效。此外,即使在 VCC 低至 1V 时也保证 RESET 输出处于逻辑低电平。
而且,该器件还提供了一个内部看门狗定时器,当看门狗输入在 1.6 秒的超时周期结束之前切换时,该定时器将强制 RESET 输出至低电平有效。
LTC699 可提供 DIP 封装和表面贴装型封装。
Applications
- 关键性的微处理器电源监视
- 智能仪器
- 计算机和控制器
- 汽车系统
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|

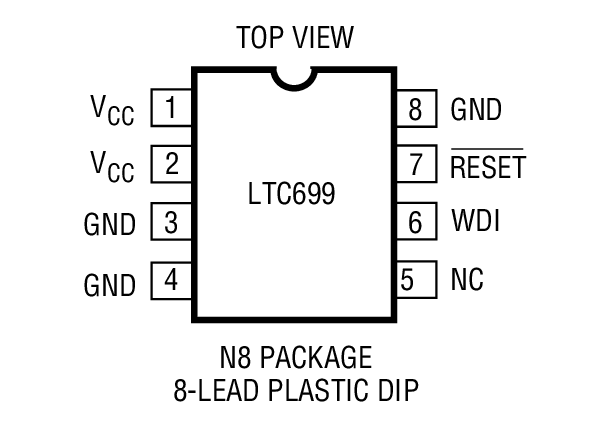

LTC699CN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||

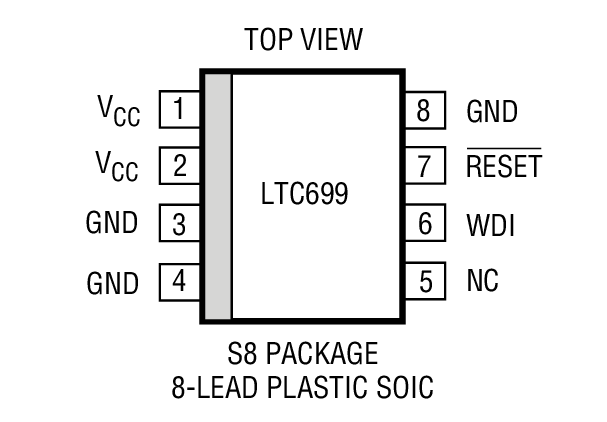

LTC699CS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
LTC699CS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
LTC699IN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
LTC699IS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
LTC699IS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) |
产品型号 | 产品生命周期 | PCN |
---|---|---|
10月 8, 2024 - 24_0234 Migrating Bottom Trace Code Marking to Top Side Laser Marking for PDIP Package |
||
LTC699CN8#PBF | 量产 | |
LTC699IN8#PBF | 量产 | |
10月 11, 2022 - 22_0241 Epoxy Change from Henkel 8290 to 8290A for PDIP Package |
||
LTC699CN8#PBF | 量产 | |
LTC699IN8#PBF | 量产 | |
8月 6, 2022 - 22_0172 Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG] |
||
LTC699CN8#PBF | 量产 | |
LTC699IN8#PBF | 量产 | |
12月 14, 2023 - 22_0255 Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2) |
||
LTC699CS8#PBF | 量产 | |
LTC699CS8#TRPBF | 量产 | |
LTC699IS8#PBF | 量产 | |
LTC699IS8#TRPBF | 量产 | |
6月 16, 2021 - 21_0026 Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM |
||
LTC699CS8#PBF | 量产 | |
LTC699CS8#TRPBF | 量产 | |
LTC699IS8#PBF | 量产 | |
LTC699IS8#TRPBF | 量产 |
这是最新版本的数据手册
工具及仿真模型
LTspice 1
LTspice中提供以下器件型号:
- LTC699
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
