LTC6410-6

最后购买期限

具可配置输入阻抗的低失真、低噪声差分IF放大器

数据手册 产品选型表
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 1.4GHz -3dB 带宽
  • 6dB 的固定电压增益 (50Ω 系统)
  • 可配置输入阻抗允许：
    • 至有源混频器的简单接口
    • 改善的噪声性能
  • 2.8V 至 5.25V 的宽电源范围
  • 低失真：
    • 36dBm OIP3 (70MHz)
    • 33dBm OIP3 (140MHz)
    • 31dBm OIP3 (300MHz)
  • 低噪声：
    • 11dB NF (50Ω 输入阻抗 ZIN)
    • 8dB NF (200Ω 输入阻抗 ZIN)
  • 差分输入和输出
  • 自偏压输入/输出
  • 停机模式
  • 所需的支持电路极少
  • 16 引脚 3mm x 3mm x 0.8mm QFN 封装


LTC6410-6
具可配置输入阻抗的低失真、低噪声差分IF放大器
Post Mixer Gain Block (140MHz IF) 2-Tone Spectrum Analyzer Plot Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 2

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
ADA4937-1
推荐新设计使用 超低失真差分ADC驱动器(单通道)
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

Sys-Parameter Models for Keysight Genesys

Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.

打开工具

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

评估套件

eval board
schematic 1
DC1103A

LTC6410-6 IF Amplifier Demo Circuit

立即购买 更多内容

产品详情

DC1103A: Demo Board for LTC6410-6 Low Distortion, Low Noise Differential IF Amplifier with Configurable Input Impedance





eval board
schematic 2
DC1264A

LTC6410-6 4-Port Demo Board

立即购买 更多内容

产品详情

DC1264A: Demo Board for the LTC6410-6 Low Distortion, Low Noise Differential IF Amplifier with Configurable Input Impedance
DC1103A
LTC6410-6 IF Amplifier Demo Circuit

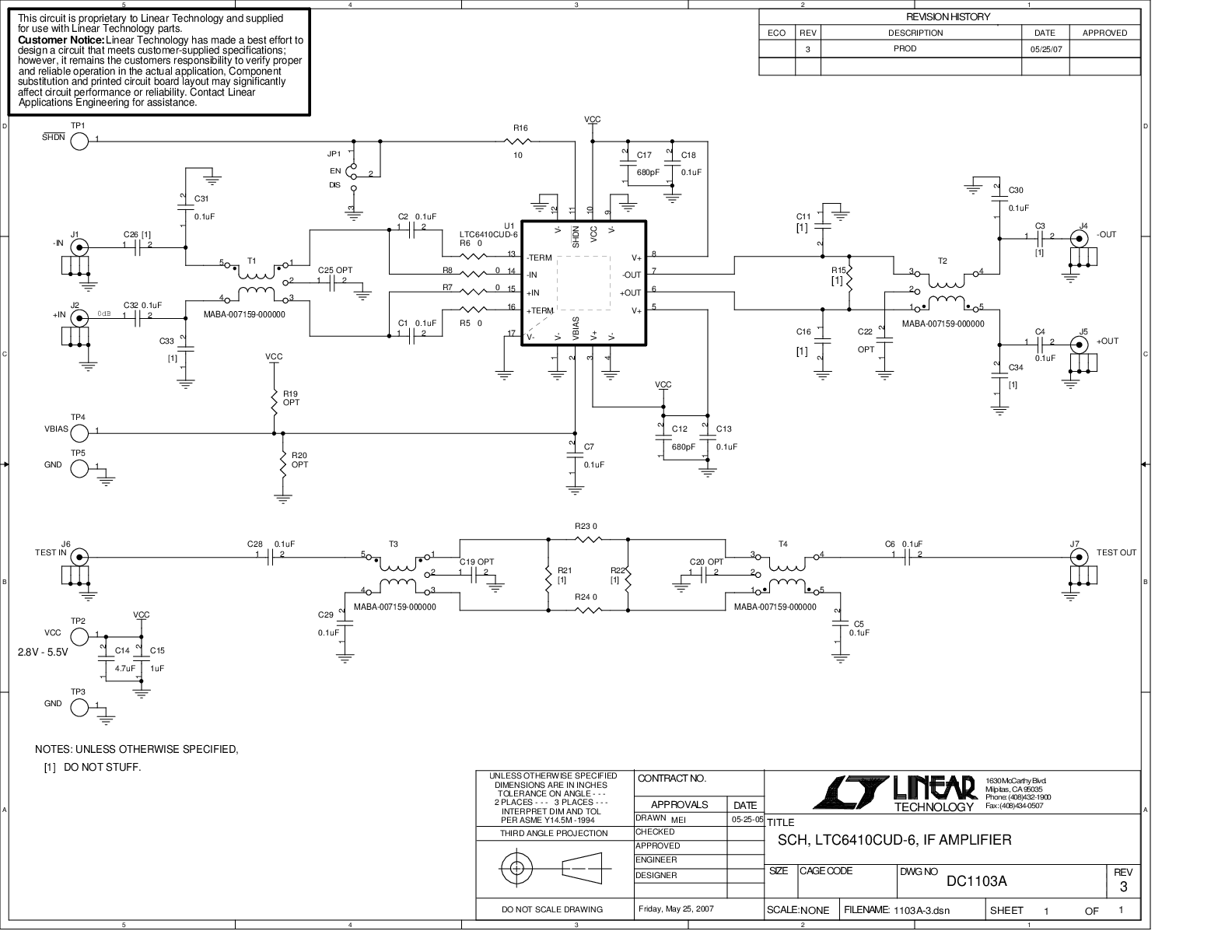

DC1103A - Schematic
DC1264A
LTC6410-6 4-Port Demo Board

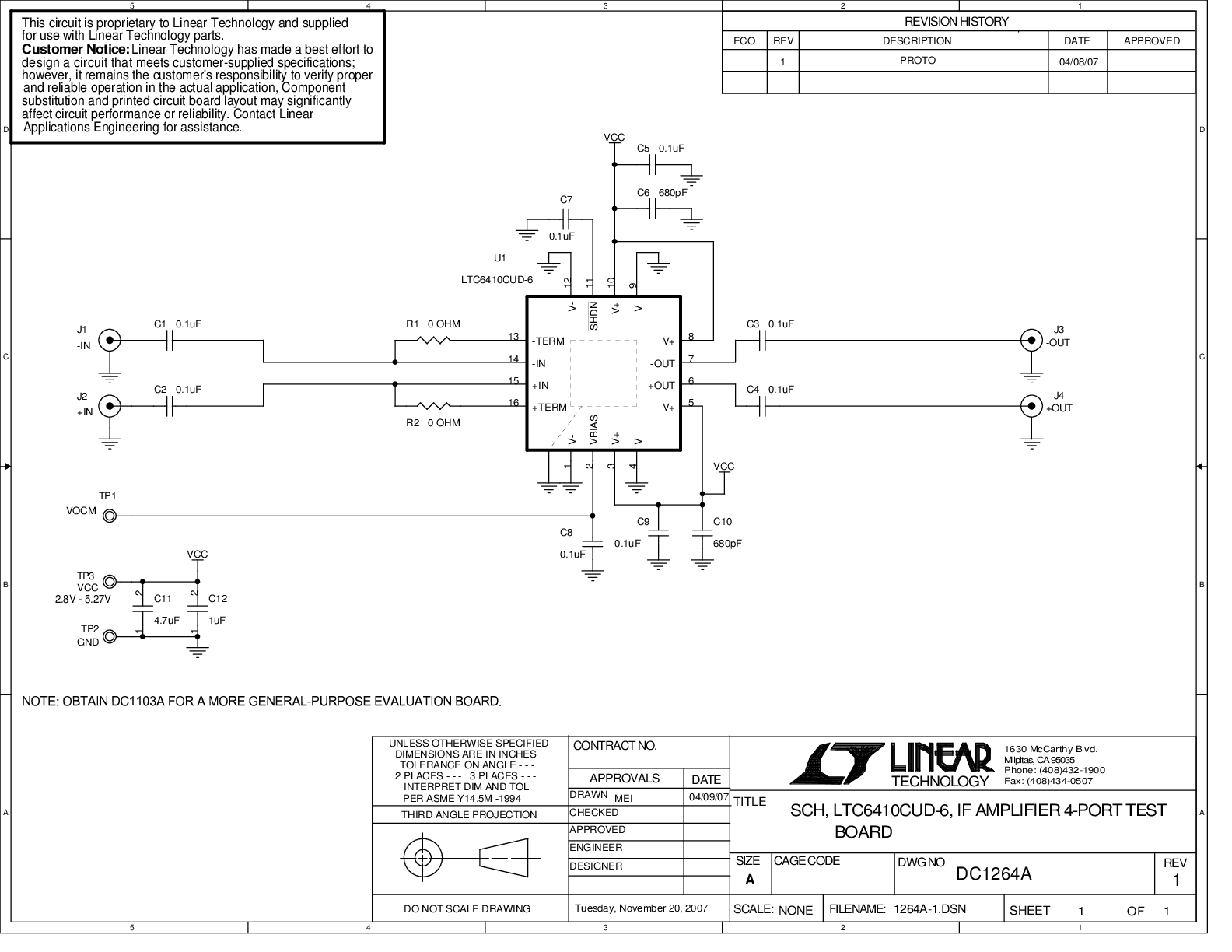

DC1264A - Schematic
