LTC6254

最后购买期限

四路、720MHz、3.5mA、高效、轨至轨 I/O 运放

数据手册 产品选型表
产品模型
6
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 增益带宽乘积：720MHz
  • -3dB 频率 (AV = 1)：400MHz
  • 低静态电流：3.5mA (最大值)
  • 高转换速率：280V/μs
  • 输入共模电压包括两个电源轨
  • 轨至轨输出摆幅
  • 低的宽带电压噪声：2.75nV/√Hz
  • 断电模式：42μA
  • 快速输出恢复
  • 电源电压范围：2.5V 至 5.25V
  • 输入失调电压：350μV (最大值)
  • 大输出电流：90mA
  • CMRR：105dB
  • 开环增益：60V/mV
  • 工作温度范围：-40°C 至 125°C

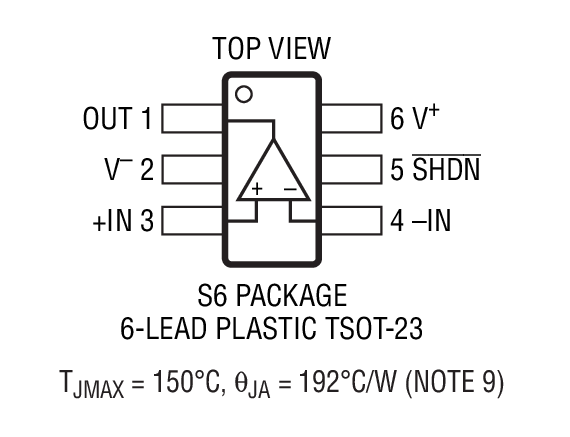

  • 单路器件采用 6 引脚 TSOT-23 封装

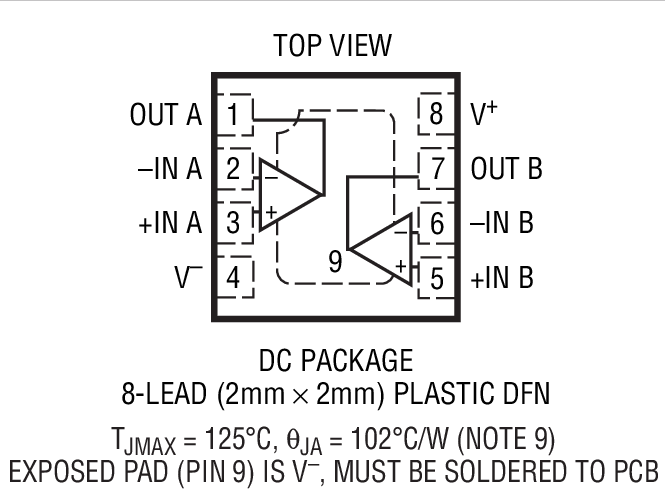

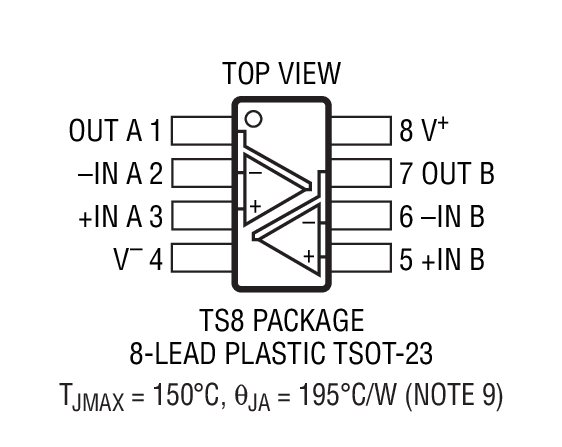

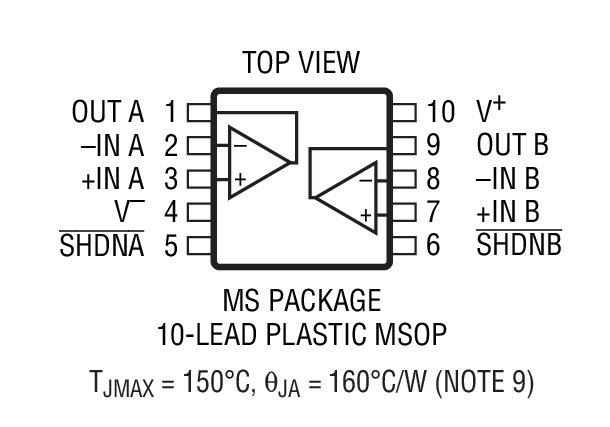

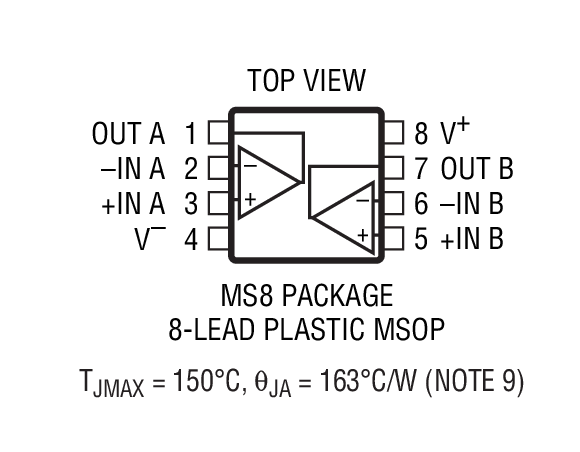

  • 双路器件采用 MS8、2mm x 2mm DFN、8 引脚 TSOT-23、MS10 封装

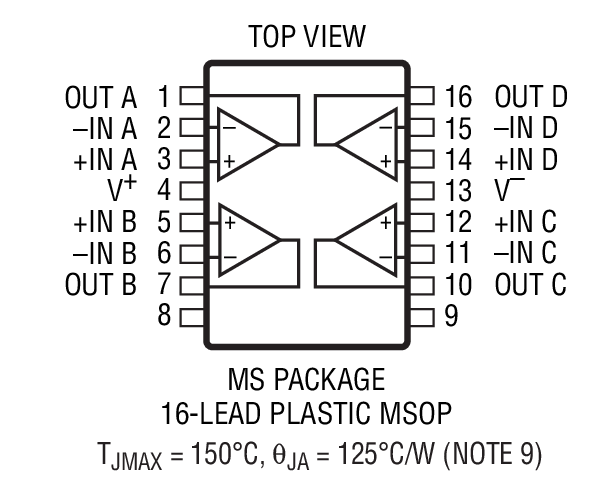

  • 四路器件采用 MS16 封装
LTC6254
四路、720MHz、3.5mA、高效、轨至轨 I/O 运放

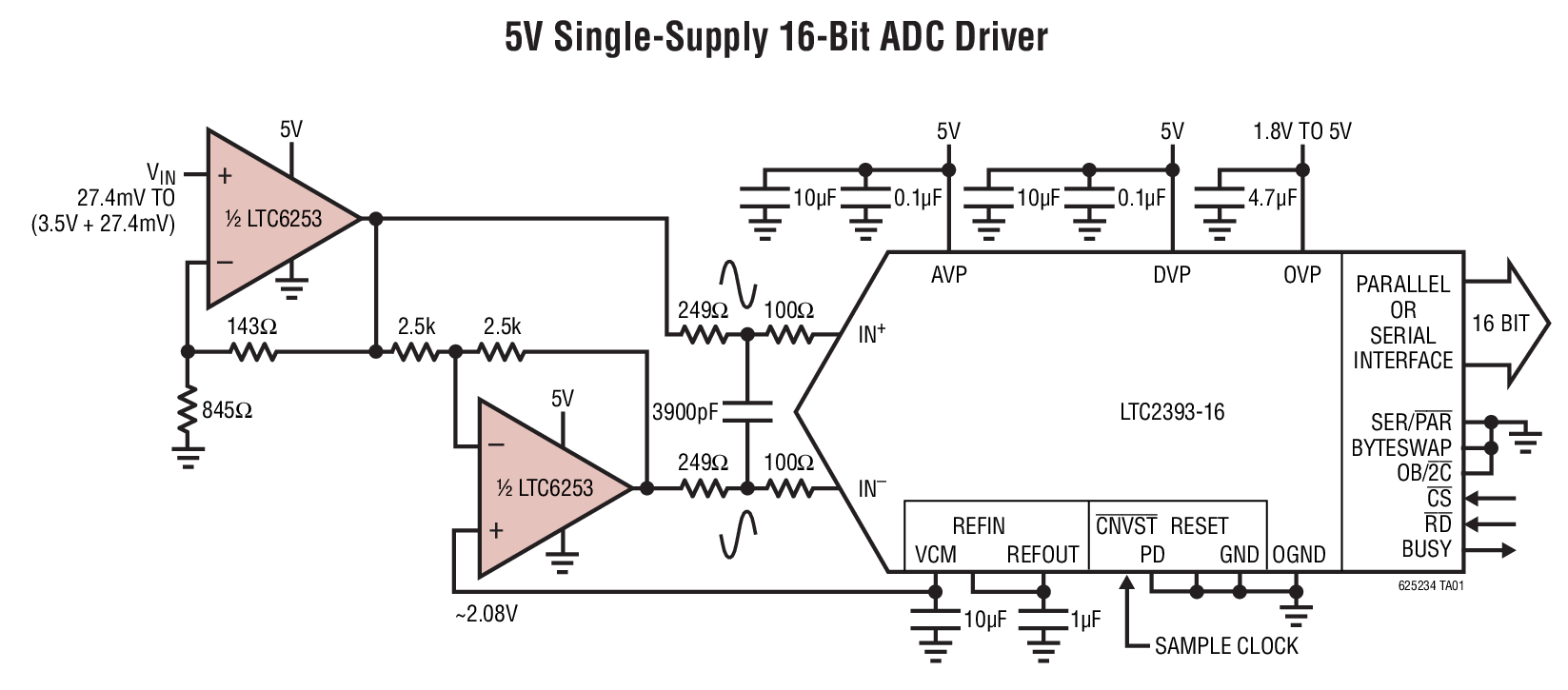

5V Single-Supply 16-Bit ADC Driver Product Package 1 Product Package 2 Product Package 3 Product Package 4 Product Package 5 Product Package 6
