LTC6091
推荐新设计使用双通道、140V、轨至轨输出、pA 输入电流运算放大器
- 产品模型
- 4
产品详情
- 电源范围：±4.75V 至±70V (140V)
- 0.1Hz 至 10Hz 噪声：3.5μVP-P
- 输入偏置电流：50pA (最大值)
- 低失调电压：1.25mV (最大值)
- 低失调漂移：±5μV/°C (最大值)
- CMRR：130dB (最小值)
- 轨至轨输出级
- 输出吸收和供电电流：50mA
- 12MHz 增益带宽乘积
- 21V/μs 摆率
- 11nV/√Hz 噪声密度
- 热停机

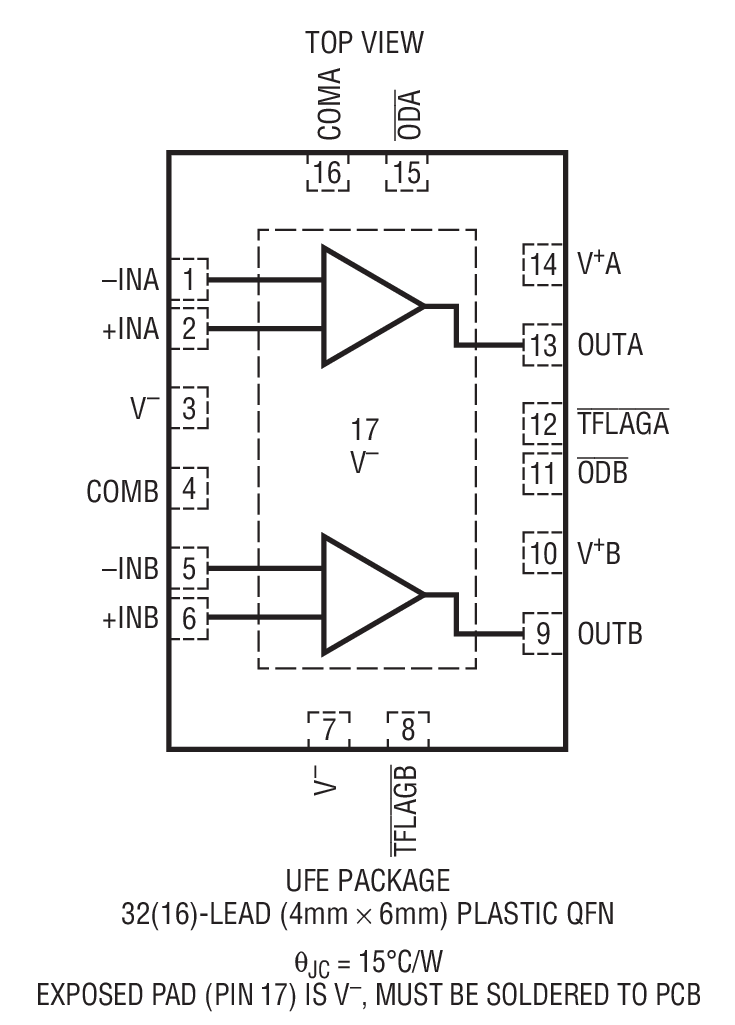

- 4mm x 6mm 16 引脚 QFN 封装

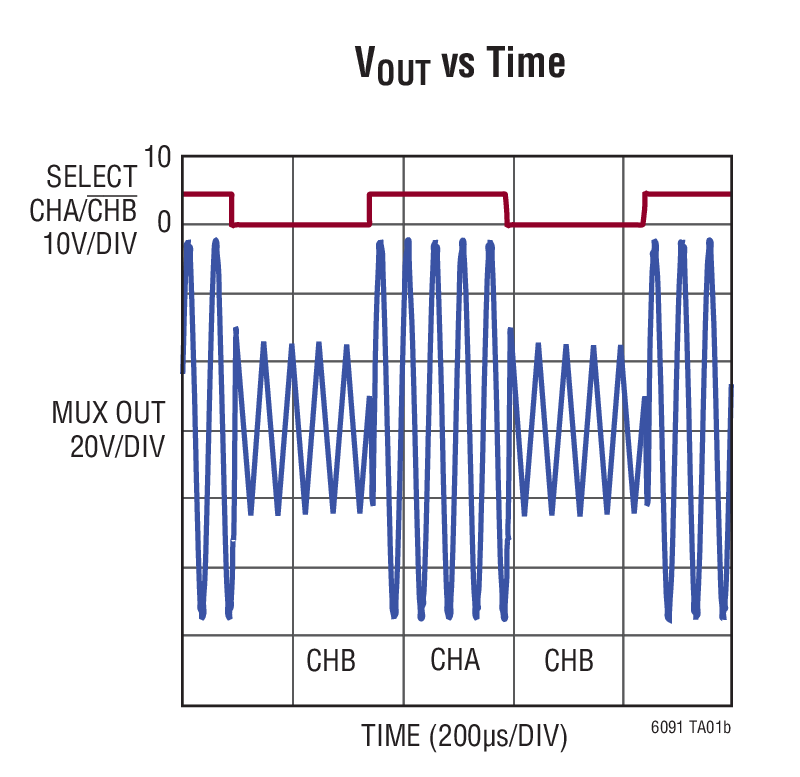

LTC6091 是一款双通道、高电压精准型运算放大器。其低噪声、低偏置电流输入级非常适合于高增益配置。LTC6091 具有低输入失调电压、一个轨至轨输出级，并可采用 140V 单电源或 ±70V 分离型电源供电运行。

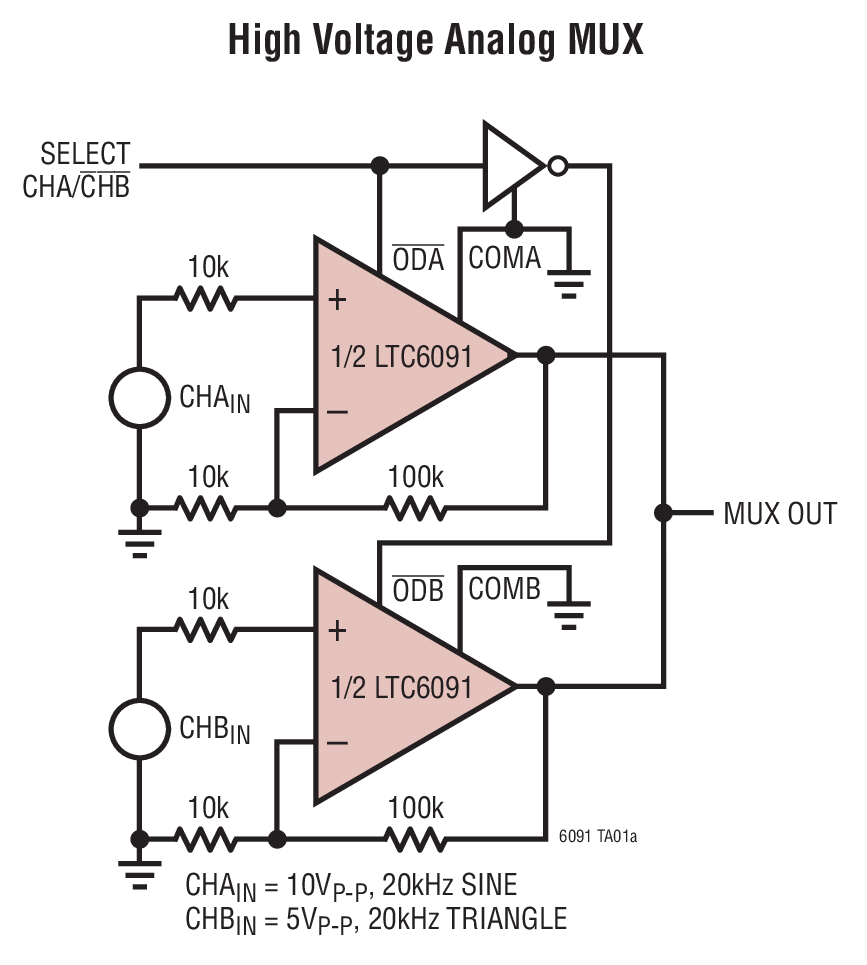

LTC6091 在内部提供了针对过热情况的保护功能。当芯片温度接近 150°C时，一个热告警输出 (TFLAG) 将变至运行状态。可利用输出停用引脚 OD 将输出级关断。通过把 OD 引脚连接至热告警输出，器件将在其超出安全工作区时停用输出级。这些引脚可容易地连接至任何逻辑器件系列。
LTC6091 可在采用一个高达 200pF 的输出电容器时保持稳定的单位增益。宽的输入和输出共模范围以及诸多的特性使 LTC6091 适用于众多的高电压应用。
应用
- ATE (自动测试设备)
- 压电式驱动器
- 光电二极管放大器
- 高电压调节器
- 光网络
参考资料
数据手册 1
可靠性数据 1
技术文章 1
新闻 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC6091HUFE#PBF | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | ||
| LTC6091HUFE#TRPBF | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | ||
| LTC6091IUFE#PBF | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | ||
| LTC6091IUFE#TRPBF | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) |
这是最新版本的数据手册
